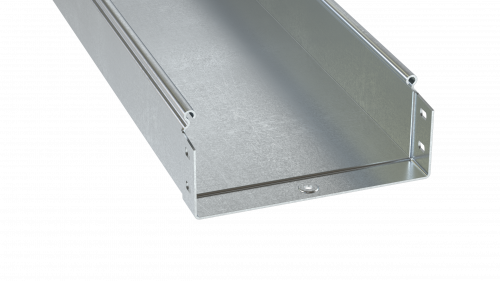

Лоток неперфорированный 80х200х6000, 1,5 мм | SNM60820 DKC ДКС

Лоток кабельный листовой 80х200х6000, 1.5 мм от DKC (ДКС) - это прочный, оцинкованный элемент для прокладки силовых и управляющих кабелей в помещениях и на открытых участках. Артикул snm60820 из серии S5 Combitech обеспечивает надежную фиксацию проводов за счет высоких бортов и усиленной толщины стали.

Назначение и область применения

Лоток кабельный листовой 80х200х6000, 1.5 мм предназначен для прокладки кабелей в условиях, где важны механическая прочность и долговечность. Подходит для использования внутри зданий - в цехах, распределительных щитах, серверных - и на открытом воздухе, например, на эстакадах, в кабельных каналах или вдоль фасадов. Благодаря огнестойкости и устойчивости к коррозии, его можно применять в промышленных объектах, энергообъектах и инфраструктурных системах.

Технические характеристики

• Размеры: высота борта - 80 мм, ширина основания - 200 мм, длина - 6000 мм
• Материал: нержавеющая сталь
• Толщина стенки: 1,5 мм - повышает жесткость и несущую способность
• Тип: неперфорированный - исключает попадание пыли и влаги внутрь лотка
• Покрытие: оцинковано по методу Сендзимира - равномерное, плотное покрытие цинком, обеспечивающее длительную защиту от коррозии
• Огнестойкость: да - соответствует требованиям пожарной безопасности при прокладке кабелей
• Исполнение: без соединительных разъемов - требует внешней фиксации и стыковки другими способами
• Цвет: серый - стандартный цвет оцинкованного металла

Совместимость и монтаж

Лоток кабельный листовой 80х200х6000, 1.5 мм не имеет встроенных соединителей, поэтому для сборки системы требуется использовать кронштейны, опоры, хомуты или сварку. Установка возможна на стены, потолки или специальные несущие конструкции. Для стыковки двух лотков рекомендуется использовать болтовые соединения с герметизацией стыка, особенно при наружном монтаже. Учитывайте посадочные размеры: ширина 200 мм требует достаточного свободного пространства между препятствиями.

Безопасность и стандарты

Лоток соответствует требованиям пожарной безопасности благодаря огнестойкому материалу. Метод оцинковки Сендзимира соответствует ГОСТ 14918 и ISO 1461, что гарантирует однородность и адгезию цинкового слоя. Применение в промышленных зонах допускается согласно ПУЭ и СП 31-110-2003.

Преимущества

• Высокая жесткость за счет толщины 1,5 мм - позволяет выдерживать большие нагрузки без прогиба
• Защита от коррозии методом Сендзимира - срок службы до 25 лет даже во влажной среде
• Огнестойкость - снижает риск распространения пламени по кабельным трассам
• Неперфорированная форма - предотвращает попадание грязи, воды и насекомых внутрь
• Совместимость с системами S5 Combitech - легко интегрируется в существующие комплекты DKC

Ограничения применения

• Не предназначена для частичного заполнения - максимальная загрузка кабеля должна составлять не более 40–50% площади сечения для обеспечения теплоотвода
• Отсутствие соединительных разъемов усложняет сборку - требуются дополнительные крепления и инструменты
• Не рекомендуется для монтажа в местах постоянного контакта с открытым огнем или температурой выше +150 C
• При использовании вне помещений необходимо предусмотреть уклон для отвода воды - лоток не является водоотводящим каналом

Примеры использования

• Прокладка силовых кабелей на заводе по производству оборудования
• Кабельные трассы в подземных переходах и тоннелях
• Фасадные кабельные системы на административных зданиях
• Распределительные пункты на АЭС, ТЭЦ, в метрополитене
• Автоматизация конвейерных линий с высокой степенью защиты

Практические советы

• Перед монтажом проверьте геометрию лотка - при толщине 1,5 мм возможна минимальная деформация при транспортировке; при необходимости используйте выправление на ровной поверхности
• При установке на вертикальных поверхностях крепите через каждые 1,2–1,5 м - большее расстояние вызывает прогиб
• Для длинных трасс (более 10 м) предусматривайте компенсационные участки - металл расширяется при нагреве
• При работе с несколькими лотками одного типа (например, snm60820) сохраняйте одинаковый шаг крепления - это улучшает визуальную и функциональную целостность системы
• Не используйте кислотные или щелочные чистящие средства - они нарушают цинковое покрытие. Достаточно протирки влажной тканью
