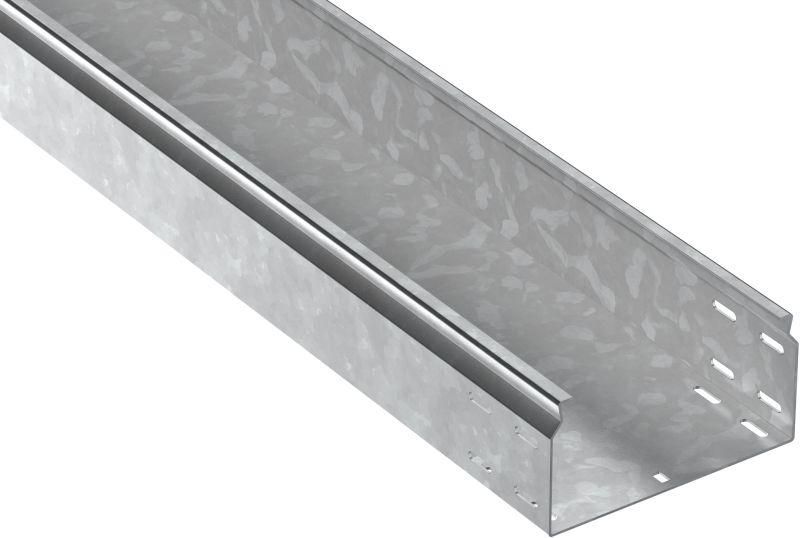

Лоток листовой неперфорир. 100х200 L3000 сталь 1.5мм HDZ ESCA 7 IEK CLN10-100-200-150-3-M-HDZ

Лоток неперфорированный 100х200х3000-1.5 HDZ сталь от IEK - это прочный металлический канал для прокладки кабелей в промышленных условиях. Выполнен из горячецинкованной стали толщиной 1,5 мм, обеспечивает долговечную защиту проводов в агрессивных средах. Артикул cln10-100-200-150-3-m-hdz соответствует серии ESCA 7.

Назначение и область применения

Лоток неперфорированный 100х200х3000-1.5 HDZ сталь предназначен для прокладки силовых и слаботочных кабелей в помещениях и на открытых участках промышленных объектов. Подходит для использования в нефтегазовой, химической, энергетической отраслях и на заводах с повышенной влажностью, запылённостью или риском механических повреждений. Применяется исключительно с крышками серии ESCA 7 - без крышки использовать нельзя.

Технические характеристики

• Размеры: 100×200×3000 мм (ширина × высота × длина)
• Толщина стенки: 1,5 мм
• Материал: сталь с покрытием горячего цинкования (HDZ)
• Цвет: серый
• Перфорация для монтажа: есть - позволяет крепить к стенам, потолкам, опорам болтами или заклепками
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Исполнение: без встроенного соединительного элемента - требует внешних фитингов

Совместимость и монтаж

Лоток неперфорированный 100х200х3000-1.5 HDZ сталь совместим только с крышками для лотков толщиной 1,5–2,0 мм из серии ESCA 7. Для соединения между собой используйте пластину соединительную усиленную CLM50D-PSU. Монтаж осуществляется через предварительно выполненные отверстия - шаг и расположение позволяют крепление на любые типы несущих конструкций. Установка возможна вертикально, горизонтально или на наклонных поверхностях. Не допускается использование без крышки - это снижает степень защиты и нарушает требования безопасности.

Безопасность и стандарты

Лоток соответствует требованиям к огнестойкости и устойчивости к коррозии, характерным для промышленных систем кабельной прокладки. Горячее цинкование защищает сталь от электрохимической коррозии, что особенно важно в агрессивных средах. Серия ESCA 7 прошла испытания на соответствие ГОСТ Р 50571 и другим нормам для кабельных путей в зонах с повышенными требованиями к надёжности.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм и качественной стали
• Устойчивость к коррозии - цинковое покрытие сохраняет целостность даже при контакте с влагой и химикатами
• Долгий срок службы - до 20 лет без замены
• Поддержка огнестойкости - безопасно применять в местах с риском возгорания
• Готовая перфорация ускоряет установку и снижает трудозатраты

Ограничения применения

• Не предназначена для прямого погружения в воду - IP-класс не указан, поэтому не используется в подводных или постоянно мокрых зонах
• Требует обязательного использования крышек - без них не выполняются условия безопасности и герметичности
• Не совместима с крышками других серий или толщиной менее 1,5 мм
• Не рекомендуется для внутренней прокладки в жилых домах - предназначена исключительно для промышленных и коммерческих объектов

Примеры использования

• Прокладка кабелей питания и управления на нефтяном терминале
• Кабельный маршрут в цехе металлургического завода
• Запитка оборудования на газоперерабатывающем комплексе
• Распределение слаботочных линий (связь, сигнализация) в подстанциях

Практические советы

• При заказе учитывайте посадочные размеры - ширина 100 мм и высота 200 мм должны свободно помещать все кабели с учётом радиуса изгиба
• Для длинных трасс используйте комплекты с переходниками и угловыми элементами серии ESCA 7
• Проверьте наличие крышки перед монтажом - без неё лоток не будет соответствовать нормам
• При сверлении дополнительных отверстий - используйте защитные насадки, чтобы не повредить цинковое покрытие
• Артикул cln10-100-200-150-3-m-hdz - единственный правильный номер для этого типа лотка; другие артикулы могут отличаться по толщине или покрытию
