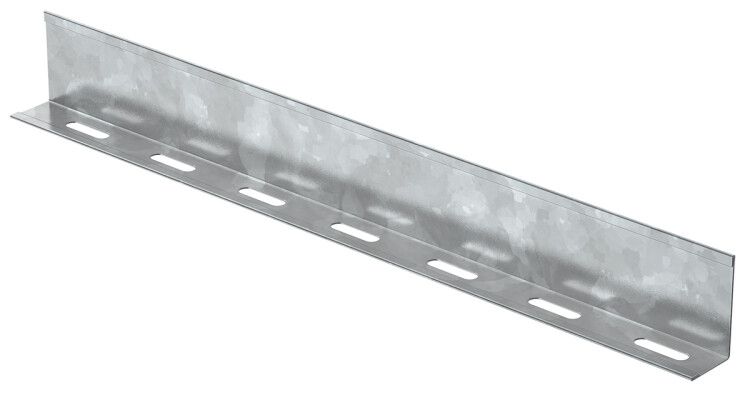

Перегородка разделительная h=100мм L3000 HDZ IEK | CLM50D-RP-100-30-HDZ

Перегородка разделительная h=100мм L3000 HDZ от IEK предназначена для внутреннего разделения металлических кабельных лотков на секции, чтобы отделить силовые и информационные кабели друг от друга и предотвратить электромагнитные наводки. Артикул clm50d-rp-100-30-hdz изготовлен из оцинкованной стали с долговечным покрытием и рассчитана на длительную эксплуатацию.

Назначение и область применения

Перегородка разделительная h=100мм L3000 HDZ используется внутри металлических кабельных лотков для физического разделения кабелей различного назначения: например, силовых и слаботочных (сетевые, телекоммуникационные, сигнальные). Это необходимо для соблюдения требований ПУЭ и снижения уровня электромагнитных помех. Применяется в промышленных объектах, офисных зданиях, АЗС, транспортных узлах и других местах, где требуется совмещённая прокладка кабелей в одном лотке.

Технические характеристики

• Высота: 95 мм (реальная высота соответствует заявленному значению h=100мм с учётом допусков и особенностей монтажа)
• Длина: 3000 мм
• Материал: сталь оцинкованная методом горячего цинкования - защитный слой цинка не менее 55 мкм
• Форма профиля: L-образный, обеспечивает жёсткую вертикальную стенку
• Покрытие: горячий цинк - устойчиво к коррозии, механическим повреждениям и агрессивной среде
• Цвет: серый (естественный цвет оцинкованной стали)
• Срок службы: до 20 лет при правильном монтаже и условиях эксплуатации
• Монтажная перфорация: есть - позволяет закрепить перегородку саморезами или болтами к основанию лотка

Совместимость и монтаж

Перегородка разделительная h=100мм L3000 HDZ совместима со всеми типами металлических лотков IEK и аналогичными изделиями других производителей, имеющими стандартные габариты. Установка выполняется внутри лотка путём фиксации через перфорированные отверстия с помощью винтов или саморезов. Перегородка устанавливается перпендикулярно направлению трассы. Для точного расположения рекомендуется использовать шаблоны или замеры перед монтажом. Не требует сварки - сборка осуществляется без специального оборудования.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и ПУЭ по разделению силовых и слаботочных систем. Материал и покрытие обеспечивают электроизоляцию между секциями и защищают от коррозии в помещениях с повышенной влажностью. Горячее цинкование гарантирует сохранение целостности защиты даже после резки или деформации краёв.

Преимущества

• Высокая прочность благодаря толщине стали и L-профилю - не прогибается под нагрузкой кабелей
• Долговечность: оцинкованное покрытие предотвращает ржавчину, что особенно важно в промышленной среде
• Лёгкий монтаж: наличие перфорации ускоряет установку и исключает необходимость сверления
• Совместимость с большинством лотков - можно применять без доработки системы
• Не требует обслуживания - полностью герметична и не нуждается в периодической окраске

Ограничения применения

• Не предназначен для использования вне металлических лотков - не является самостоятельным элементом конструкции
• Не подходит для лотков с высотой меньше 95 мм - возможен контакт с крышкой или кабелями
• Не рекомендуется для внешней установки без корпуса - хотя материал устойчив к коррозии, прямое воздействие осадков и УФ-лучей может снизить срок службы
• Не обеспечивает полную электромагнитную экранизацию - для критических систем (например, медицинского оборудования) дополнительно требуется экран или экранированные кабели

Примеры использования

• Разделение силового кабеля 4x25 мм2 и сетевого кабеля Cat.6 в одном лотке на этаже офисного здания
• Обособление кабелей управления станка от питания двигателя в цеху
• Разделение кабелей видеонаблюдения и питания камер в распределительной коробке на автозаправке
• Организация маршрута кабелей в лотках подпольных каналов в больницах и школах

Практические советы

• При заказе убедитесь, что внутренняя ширина лотка достаточна для установки перегородки - минимальная ширина должна быть больше суммы толщины двух боковых стенок лотка и ширины перегородки
• Если лоток имеет ширину 300–400 мм, одну перегородку достаточно; для более широких лотков используйте две или три перегородки, равномерно распределяя секции
• При резке перегородки по длине (если требуется) обработайте срез антикоррозийным составом - даже маленькая зона обнажённой стали может начать ржаветь
• Проверьте соответствие шага перфорации на перегородке и лотке - если отверстия не совпадают, используйте универсальные крепёжные планки
• Артикул clm50d-rp-100-30-hdz - оптимальный выбор для стандартных лотков IEK серии КЛ, ЛК, ЛКМ
