Перегородка SEP для углов CD 90 H100, в комплекте с крепежными элементами и необходимыми монтажа | SSD91000K DKC ДКС

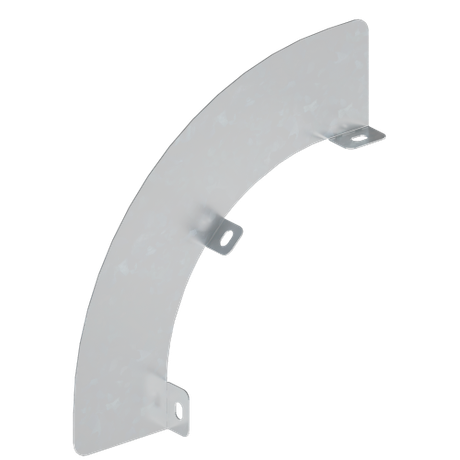

Перегородка SEP для углов CD 90 H100, в комплекте с крепежными элементами DKC - это металлический элемент из оцинкованной стали, предназначенный для внутреннего разделения кабельных трасс в вертикальных углах системы CD 90. Бренд DKC (ДКС) предлагает эту перегородку как часть серийного решения S5 Combitech, обеспечивая надежную организацию проводки в промышленных и коммерческих объектах.

Назначение и область применения

Перегородка SEP для углов CD 90 H100 используется для физического разделения кабелей разного типа внутри уголковых участков кабельных лотков. Это предотвращает электромагнитные помехи между силовыми и слаботочными цепями, например, между питанием оборудования и сигналами управления. Применяется в системах, где требуется четкая изоляция проводов - на производствах, в серверных, АСУ ТП, транспортных узлах и других местах с плотной кабельной сетью.

Технические характеристики

• Высота: 100 мм - соответствует высоте профиля CD 90, обеспечивает полноценное разделение всей глубины лотка;
• Материал: сталь оцинкованная с покрытием горячим цинком - повышает коррозионную стойкость в агрессивных средах;
• Нержавеющая сталь: да - материал перегородки выполнен из нержавеющей стали, что исключает окисление даже при длительном контакте с влагой;
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени, соответствует требованиям пожарной безопасности;
• Цвет: серый - совпадает с цветовой гаммой профилей DKC, не требует дополнительной окраски;
• Тип крепления: винтовой - фиксируется с помощью комплектных болтов и гаек, не требует сварки или клепки.

Совместимость и монтаж

Перегородка SEP для углов CD 90 H100 совместима только с кабельными лотками серии CD 90 от бренда DKC. Устанавливается вдоль внутренней поверхности вертикального угла. Монтаж выполняется в разогнутом состоянии: перегородка выгибается до нужного радиуса, затем фиксируется винтами CM010610 и гайками CM100600, которые уже входят в комплект. Крепление не требует специальных инструментов - достаточно шлицевой или крестообразной отвертки. Перед установкой проверьте, что внутренний угол лотка имеет правильную геометрию - искривления могут затруднить плотное прилегание.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности за счет огнестойкости материала. Произведено в соответствии с технологическими нормами DKC для систем S5 Combitech. Наличие нержавеющей стали и горячего цинкования гарантирует долговечность в условиях повышенной влажности и химической активности окружающей среды.

Преимущества

• Не требует дополнительных крепежных деталей - все необходимые винты и гайки в комплекте;
• Устойчивость к коррозии благодаря сочетанию нержавеющей стали и горячего цинка;
• Поддерживает чистую разводку - снижает риск сбоев в работе чувствительной аппаратуры;
• Легко монтируется на этапе сборки лотка - не требует демонтажа существующих кабелей;
• Совместима с рекомендованным проектным ассортиментом DKC - минимизирует риски несовместимости.

Ограничения применения

• Не применяется вне системы CD 90 - не подходит для лотков других форматов (CD 40, CD 60 и т.д.)
• Не предназначен для горизонтального расположения - работает только в вертикальных углах;
• Не заменяет экранирующие экраны - не обеспечивает электромагнитную защиту, только механическое разделение;
• Не рассчитана на нагрузку выше собственного веса - не служит опорой для кабелей, только разделителем.

Примеры использования

• Разделение силового кабеля питания насоса и сигнального кабеля датчика уровня в промышленном цехе;
• Организация трассы в распределительном щите с одновременной прокладкой UTP, коаксиальных и медных жил;
• Формирование безопасной зоны в серверной комнате, где рядом находятся кабели Ethernet и переменного тока;
• Монтаж в туннелях, элеваторах, HVAC-системах - там, где есть постоянная влажность и риск коррозии.

Практические советы

• Перед установкой убедитесь, что перегородка полностью разогнута - иначе она не войдет в угол правильно;
• Закручивайте винты равномерно, не перетягивайте - это может деформировать тонкую стенку;
• Если в лотке несколько уровней кабелей, используйте одну перегородку на каждый уровень - не экономьте на разделении;
• Артикул ssd91000k всегда заказывайте вместе с другими элементами серии S5 Combitech - так гарантировано соответствие всех компонентов;
• Храните в сухом месте - хотя материал устойчив к влаге, длительное воздействие воды может повредить упаковку перед монтажом.
