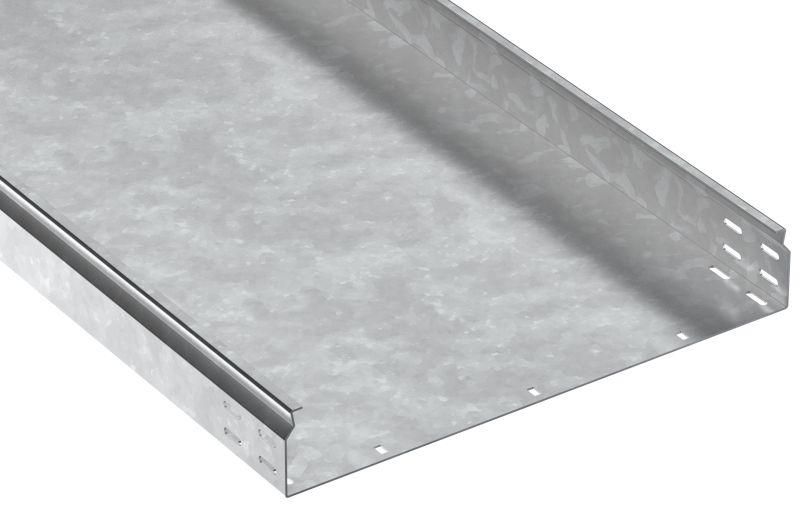

Лоток листовой неперфорир. 80х500 L2000 сталь 2.0мм HDZ ESCA 7 IEK CLN10-080-500-200-2-HDZ

Лоток неперфорированный 80х500х2000-2.0 HDZ от IEK - это прочный металлический канал для прокладки кабелей в промышленных и энергетических объектах. Выполнен из стали с горячим цинкованием, обеспечивает долгую службу и совместим с крышками и соединительными элементами серии ESCA.

Назначение и область применения

Лоток неперфорированный 80х500х2000-2.0 HDZ предназначен для укладки силовых и слаботочных кабелей в условиях повышенной нагрузки и агрессивной среды. Применяется в нефтегазовой, металлургической, химической и других отраслях промышленности, где требуется надёжная защита проводов от механических повреждений, влаги и коррозии. Подходит для установки на стенах, потолках и в технологических каналах.

Технические характеристики

• Размеры: 80×500×2000 мм (высота × ширина × длина)
• Толщина стенки: 2,0 мм - обеспечивает жёсткость и устойчивость к деформации
• Материал: сталь - высокопрочная российская сталь с гарантированным качеством
• Покрытие: горячий цинк - защищает от коррозии даже при повреждении поверхности
• Цвет: серый - соответствует стандартному цвету оцинкованной стали
• Монтажная перфорация: есть - позволяет фиксировать лоток к опорным поверхностям болтами или кронштейнами
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения
• Срок службы: до 20 лет - при соблюдении условий эксплуатации
• Исполнение: без соединительного элемента - требует отдельного комплекта для стыковки

Совместимость и монтаж

Лоток неперфорированный 80х500х2000-2.0 HDZ совместим только с крышками для лотков толщиной 1,5–2,0 мм из серии ESCA. Для соединения между собой используется пластинa соединительная усиленная CLM50D-PSU. Монтаж осуществляется через предварительно выполненные отверстия в боковых стенках - шаг перфорации стандартизирован для крепления к кронштейнам или несущим конструкциям. Установка возможна как горизонтально, так и вертикально. Не допускается использование с крышками других серий или толщиной менее 1,5 мм.

Безопасность и стандарты

Лоток соответствует требованиям безопасности к кабельным системам в промышленных зонах. Огнестойкость подтверждает возможность применения в помещениях с повышенными требованиями к пожарной безопасности. Горячее цинкование соответствует ГОСТ 14918 и обеспечивает электроизоляцию от основания при случайном контакте с токоведущими частями.

Преимущества

• Высокая механическая прочность благодаря толщине 2 мм - выдерживает значительные нагрузки при заполнении кабелями
• Защита от коррозии за счёт горячего цинка - особенно важна во влажных, агрессивных или наружных условиях
• Удобство монтажа - наличие перфорации ускоряет крепление и исключает необходимость сверления
• Долговечность - срок службы 20 лет снижает затраты на замену и обслуживание
• Совместимость с официальной фурнитурой IEK - гарантирует герметичность и целостность системы

Ограничения применения

• Не предназначены для прокладки в местах постоянного погружения в воду - хотя покрытие защищает от влаги, не является полностью герметичным
• Требуется обязательное применение крышки - без неё система не соответствует нормам защиты от внешнего воздействия
• Не рекомендован для использования в условиях температур ниже -40 C - материал теряет часть ударной вязкости
• Не подходит для прокладки кабелей с наружным диаметром более 80% внутренней высоты лотка - риск перегрева и затруднённого обслуживания

Примеры использования

• Прокладка силовых кабелей на нефтяных платформах
• Кабельные трассы в цехах металлургического завода
• Системы управления и связи на АЗС и газоперекачивающих станциях
• Подвесные кабельные пути в распределительных пунктах промышленных зданий

Практические советы

• Перед монтажом проверьте соответствие толщины лотка (2,0 мм) и крышки - используйте только оригинальные крышки IEK серии ESCA
• При стыковке двух лотков всегда используйте усиленную пластину CLM50D-PSU - это сохраняет жёсткость и электрическую связь
• Учитывайте посадочный диаметр крепёжных отверстий - они рассчитаны под M8/M10 болты, не используйте меньшие
• При необходимости резки - используйте ножницы по металлу, после чего обработайте кромки антикоррозийным составом
• Для длинных трасс (более 10 м) предусмотрите компенсационные участки - тепловое расширение стали может вызвать прогиб
