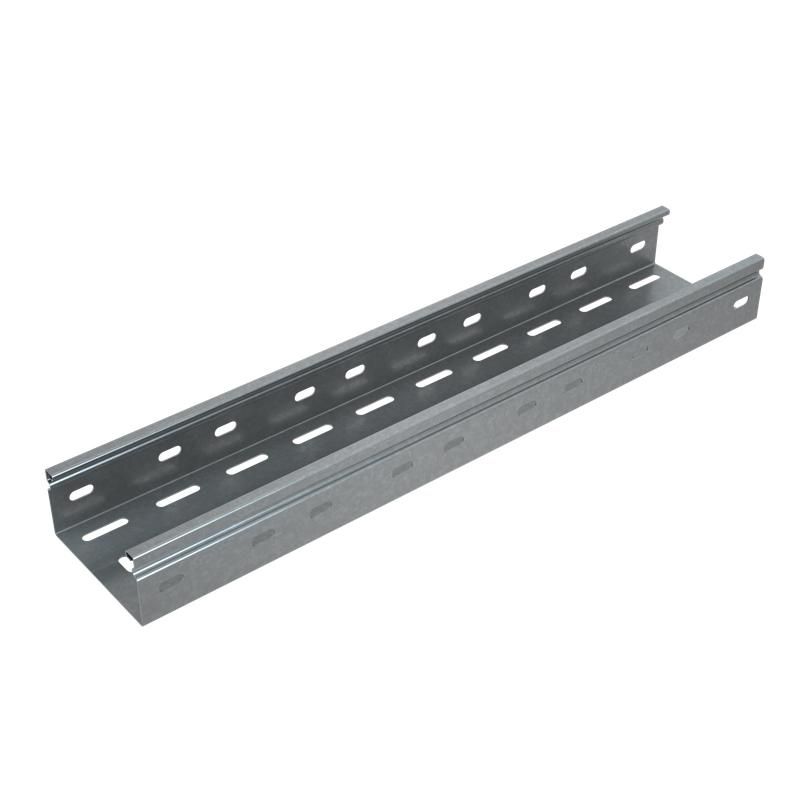

Лоток листовой перфорированный 100х50 L3000 сталь 1мм "Стандарт ПЛЮС" LPEplus50-100-1.0-3000 INOX304 КМ PL5109 КМ-Профиль

Лоток перфорированный 50х100х1,0 L3000 мм Стандарт ПЛЮС INOX304, КМ-профиль - это прочный, коррозионностойкий элемент для прокладки кабельных трасс в агрессивных и влажных средах. Благодаря материалу AISI 304 и перфорированной конструкции он подходит для промышленных объектов с особыми требованиями к гигиене и долговечности.

Назначение и область применения

Лоток перфорированный 50х100х1,0 L3000 мм Стандарт ПЛЮС INOX304, КМ-профиль предназначен для прокладки силовых и слаботочных кабелей в условиях повышенной влажности, воздействия химических веществ или частых мойках. Применяется в пищевой, фармацевтической и химической промышленности, на водоочистных сооружениях, в прибрежных зонах и других местах, где требуется устойчивость к коррозии.

Технические характеристики

• Тип изделия: лоток перфорированный
• Размеры: 50×100 мм (высота × ширина), длина 3000 мм
• Материал: нержавеющая сталь AISI 304
• Толщина стенки: 1 мм
• Полезное сечение: 4662 мм2
• Перфорация боковых стенок: да - снижает массу и усиливает вентиляцию
• Перфорация основания: да - позволяет крепить к опорам болтами через отверстия
• Покрытие: отсутствует - поверхность матовая серая, без лакокрасочного слоя
• Огнестойкость: да - соответствует требованиям к негорючим конструкциям
• Исполнение: без соединительного элемента - требует самостоятельной комплектации

Совместимость и монтаж

Лоток перфорированный 50х100х1,0 L3000 мм Стандарт ПЛЮС INOX304, КМ-профиль монтируется на кронштейны или крепления с помощью болтов, проходящих через перфорацию в основании. Соединение секций выполняется с использованием отдельных соединительных пластин (не входят в комплект). Края бортов завальцованы на 180° - это предотвращает порезы кабелей при прокладке. Установка возможна как горизонтально, так и вертикально. Для герметичности и защиты от внешних воздействий рекомендуется использовать крышки совместимого типа.

Безопасность и стандарты

Лоток перфорированный 50х100х1,0 L3000 мм Стандарт ПЛЮС INOX304, КМ-профиль изготовлен в соответствии с требованиями ГОСТ 15150-69 (климатическое исполнение для агрессивных сред). Материал AISI 304 соответствует нормам для контакта с продуктами питания и медикаментами. Конструкция не выделяет токсичных веществ при нагреве и не поддерживает горение.

Преимущества

• Высокая коррозионная стойкость благодаря нержавеющей стали AISI 304 - срок службы до 25 лет даже в морском воздухе
• Перфорация снижает вес на 30–40% по сравнению с сплошными лотками, упрощает транспортировку и монтаж
• Открытая структура обеспечивает естественную вентиляцию кабелей - снижает риск перегрева
• Завальцованные края защищают изоляцию кабелей от повреждений
• Не требует окраски или антикоррозийной обработки - экономит время на обслуживание

Ограничения применения

• Не предназначена для установки в зонах с постоянным ударным воздействием - материал тонкий (1 мм)
• Без крышек не защищает от попадания жидкости сверху - в помещениях с риском разливов необходимо применять крышки
• Не подходит для монтажа в условиях экстремальных температур выше +800 C - хотя сталь термостойкая, длительный контакт с пламенем недопустим
• Отсутствие заводских соединителей требует дополнительной закупки крепежа и планок

Примеры использования

• Кабельные трассы в цехах пищевых производств (мясокомбинаты, молочные заводы)
• Прокладка проводов в лабораториях и фармацевтических цехах
• Электроснабжение насосных станций и очистных сооружений
• Кабельные системы на причалах, портах и морских платформах
• Обвязка технологического оборудования в химических производствах

Практические советы

• Учитывайте посадочный диаметр крепежа - перфорация рассчитана под M6/M8 болты
• При длинных участках трассы (более 10 м) устанавливайте компенсационные участки - металл расширяется при нагреве
• Для удобства сборки заказывайте крышки того же бренда - КМ-профиль предлагает совместимые модели
• Проверьте соответствие нагрузки на лоток - максимальная допустимая нагрузка зависит от шага опор; для 1 мм толщины рекомендуются опоры не реже 1,5 м
• Не используйте алюминиевые крепления - они вызывают гальваническую коррозию при контакте с AISI 304
