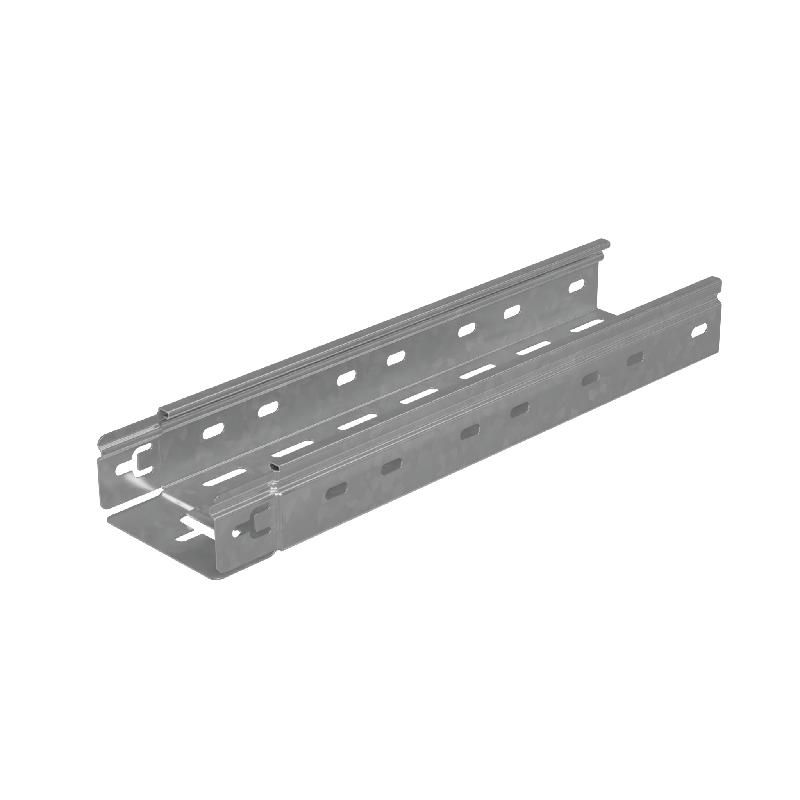

Лоток перфорированный 50х100х1,0 L5000 мм Быстрый монтаж ПЛЮС - PL12569 КМ-Профиль

Лоток листовой перфорированный 100х50 L5000 сталь 1мм от СИСТЕМА КМ (арт. pl12569) предназначен для прокладки кабельных трасс в помещениях с сухим климатом. Его перфорированная конструкция снижает вес, улучшает вентиляцию и ускоряет монтаж.

Назначение и область применения

Лоток листовой перфорированный 100х50 L5000 сталь 1мм применяется для организации кабельных трасс в закрытых помещениях: офисах, производственных цехах, серверных, телекоммуникационных шкафах. Подходит для прокладки силовых, сигнальных и коммуникационных кабелей. Изделие рассчитано на работу в условиях сухого воздуха и слабой химической агрессии - не предназначено для открытых площадок, сырых помещений или агрессивных сред.

Технические характеристики

• Размеры: ширина 100 мм, высота борта 50 мм, длина 5000 мм
• Материал: оцинкованная сталь по технологии Сендзимира
• Толщина стенки: 1 мм
• Перфорация: равномерные отверстия по всей поверхности дна
• Края бортов: завальцованные на 180° для защиты кабелей от зацепов
• Стандарт: соответствует требованиям ГОСТ 15150-69 (климатическое исполнение УХЛ)

Совместимость и монтаж

Лоток листовой перфорированный 100х50 L5000 сталь 1мм имеет подготовленные торцы - они обеспечивают плотную и точную стыковку между секциями без зазоров. Монтаж выполняется с помощью крепежа на стены, потолки или опоры. Для герметичного закрытия трассы рекомендуется использовать крышки серии “PLUS” - они совместимы по форме и креплениям. Лоток можно резать болгаркой или ножницами по металлу, после чего кромки остаются безопасными благодаря завальцовке.

Преимущества

• Завальцованные края исключают риск повреждения изоляции кабелей при укладке
• Перфорация снижает массу конструкции на 40–50% по сравнению с сплошным лотком
• Отверстия обеспечивают естественную вентиляцию, предотвращая перегрев кабелей
• Цинкование по Сендзимиру даёт равномерное покрытие и долгий срок службы в сухих условиях
• Готовые концы упрощают сборку трассы без дополнительной обработки

Ограничения применения

• Не применять во влажных помещениях (банях, подвалах с постоянной сыростью)
• Не использовать в агрессивных средах: химических лабораториях, производствах с кислотными/щелочными парями
• Не подходят для наружной установки - цинковое покрытие не выдерживает осадков и ультрафиолета
• Толщина 1 мм не позволяет нагружать лоток тяжёлыми пучками кабелей свыше 15–20 кг/м - требуется проверка нагрузки при проектировании

Примеры использования

• Прокладка сетевых кабелей в офисном здании по потолку
• Установка кабельных трасс в серверной комнате под полом
• Монтаж проводов управления на производственной линии
• Обустройство распределительных щитов с множеством входящих/исходящих кабелей

Практические советы

• При проектировании трассы учтите, что длина одной секции - 5 метров; для длинных участков соединяйте несколько лотков, соблюдая прямолинейность
• Для фиксации используйте кронштейны с шагом не более 1,5 м - особенно при заполнении лотка на 70% и выше
• Выбирайте крышки серии “PLUS” того же производителя - они точно совпадают по ширине и замкам
• При резке лотка удалите острые кромки напильником даже при наличии завальцовки - это повысит безопасность при работе рядом с трассой
• Не допускайте перегрузки: суммарный диаметр всех кабелей не должен превышать 60% внутреннего объёма лотка
