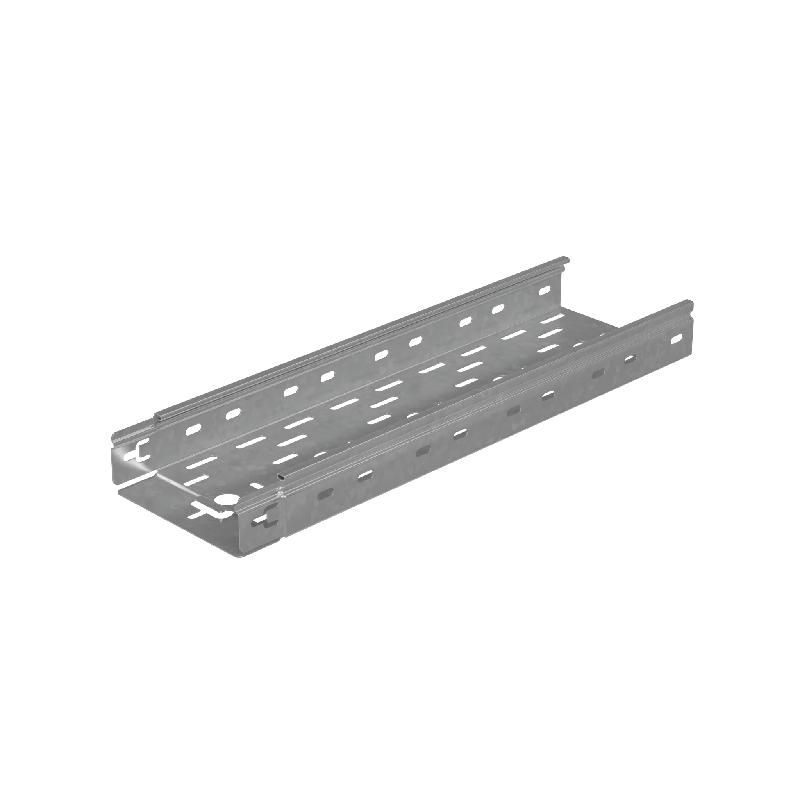

Лоток перфорированный 50х150х1,5 L6000 мм Быстрый монтаж ПЛЮС - PL5031 КМ-Профиль

Лоток кабельный листовой перфорированный 150x50x6000 сталь 1.5мм от СИСТЕМА КМ и КМ-Профиль (артикул pl5031) предназначен для прокладки кабельных трасс в помещениях с умеренной влажностью. Его перфорированная конструкция снижает вес, улучшает теплоотвод и ускоряет монтаж.

Назначение и область применения

Лоток кабельный листовой перфорированный 150x50x6000 сталь 1.5мм применяется для организации горизонтальных кабельных трасс в зданиях. Подходит для прокладки силовых, сигнальных и коммуникационных кабелей в офисах, производственных цехах, телекоммуникационных пунктах и других закрытых объектах. Конструкция рассчитана на работу в условиях сухого и слабоагрессивного воздуха, согласно ГОСТ 15150-69. Не рекомендуется для открытой установки, на улице или в агрессивных средах (высокая влажность, химические пары, солевые испарения).

Технические характеристики

• Размеры: ширина 150 мм, высота борта 50 мм, длина 6000 мм
• Материал: оцинкованная сталь по технологии Сендзимира
• Толщина стенки: 1,5 мм
• Перфорация: равномерные отверстия по всей поверхности дна
• Края бортов: завальцованные на 180° для защиты кабелей от зацепов
• Масса: около 14,5 кг/шт. (при плотности стали 7,85 г/см³)

Совместимость и монтаж

Лоток кабельный листовой перфорированный 150x50x6000 сталь 1.5мм имеет подготовленные торцы - они обеспечивают точную и быструю стыковку без дополнительной обработки. Установка выполняется на кронштейны, подвесы или крепления к стене/потолку. Для герметичности и защиты от внешних воздействий совмещается с крышками серии “PLUS” (не входят в комплект). Монтаж возможен как на прямых участках, так и с использованием угловых переходников того же производителя. Не требует сварки - фиксируется болтовыми соединениями или саморезами.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу климатического исполнения УХЛ и категории размещения 3 - допускает применение в закрытых помещениях с контролируемой температурой и влажностью. Оцинкование по Сендзимиру гарантирует равномерное покрытие и долговечность против коррозии. Наличие завальцованных кромок снижает риск повреждения изоляции кабелей при прокладке.

Преимущества

• Перфорация снижает массу на 30–40% по сравнению с сплошными лотками - удобнее транспортировать и монтировать
• Улучшенная вентиляция предотвращает перегрев кабелей при длительной нагрузке
• Завальцованные края исключают порезы изоляции - безопаснее для медных жил и оптоволокна
• Стандартная длина 6 метров минимизирует количество стыков при прокладке длинных трасс
• Цинковое покрытие обеспечивает устойчивость к ржавчине в типовых внутренних условиях

Ограничения применения

• Не предназначена для наружной установки - цинк не выдерживает постоянного воздействия осадков и УФ-излучения
• Не подходит для агрессивных сред: химических лабораторий, пищевых производств с частой мойкой, морских объектов
• Не является несущей конструкцией - не следует использовать как основу для тяжелого оборудования
• При температурах ниже –30C возможно хрупкое разрушение цинкового слоя - требуется проверка условий эксплуатации

Примеры использования

• Прокладка кабелей питания и управления на производственных линиях
• Обустройство кабельных каналов в серверных и телеком-комнаты
• Монтаж проводки в административных зданиях, школах, больницах
• Создание распределительных трасс в торговых центрах и офисах

Практические советы

• При проектировании трассы учтите посадочные размеры - ширина 150 мм позволяет разместить до 15–20 кабелей диаметром до 10 мм каждый
• Для надежной стыковки двух секций используйте одинаковые модели - не смешивайте с другими сериями
• Крышка серии “PLUS” обязательна при наличии доступа персонала - она предотвращает случайное выпадение кабелей и попадание пыли
• При необходимости резки - используйте ножницы по металлу или диск на болгарке с защитным кожухом; после резки зачистите острые края
• Не забудьте предусмотреть запас длины на изгибы и компенсационные участки - особенно при прокладке через деформационные швы
