Лоток листовой перфорированный 200х100 L2500 1мм "Быстрый монтаж ПЛЮС" LPplus100-200-1.0-2500 HD КМ PL2058 КМ-Профиль

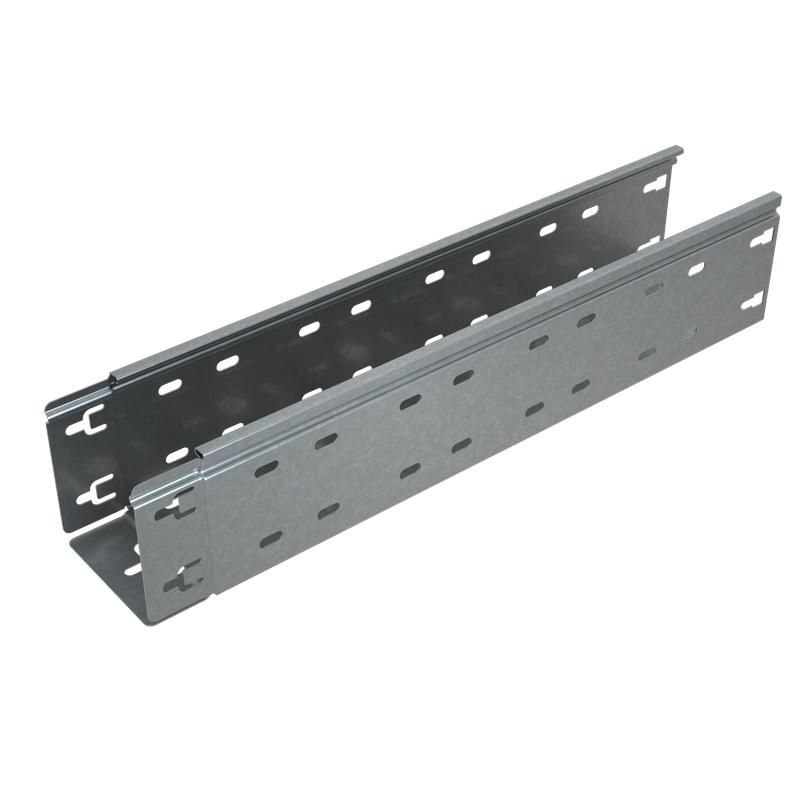

Лоток перфорированный листовой 100х200х1.0 L2500 мм HD серии ПЛЮС (LPplus100-200-1.0-2500) от КМ-Профиль предназначен для прокладки кабельных трасс в условиях повышенной влажности и открытых площадках. Благодаря перфорированной конструкции и оцинкованному покрытию он обеспечивает надёжную защиту проводов и удобный доступ для обслуживания.

Назначение и область применения

Лоток перфорированный листовой LPplus100-200-1.0-2500 применяется для укладки силовых, информационных и управляющих кабелей в промышленных, коммерческих и внешних объектах. Подходит для установки в цехах, на элеваторах, в тоннелях, на фасадах зданий и других местах с высокой влажностью или воздействием атмосферных осадков. Перфорация позволяет легко крепить лоток к стенам, потолкам и опорам, а также обеспечивает естественную вентиляцию кабельной трассы.

Технические характеристики

• Высота борта: 100 мм
• Ширина секции: 200 мм
• Толщина металла: 1,0 мм
• Длина: 2500 мм
• Материал: сталь с оцинкованным покрытием
• Метод оцинковки: горячее погружение (по ГОСТ 9.307-89)
• Перфорация: тип “Быстрый монтаж PLUS” – равномерные отверстия для крепления
• Края бортов: завальцованные на 180° для предотвращения порезов кабелей

Совместимость и монтаж

Лоток LPplus100-200-1.0-2500 имеет подготовленные края, обеспечивающие плотную и точную стыковку с другими секциями того же типа. Монтаж выполняется с помощью саморезов, болтов или хомутов через перфорацию. Установка возможна на вертикальные поверхности, горизонтальные опоры и подвесные системы. Для соединения нескольких участков достаточно совместить края - дополнительная фурнитура не требуется. Рекомендуется использовать крышки (продаются отдельно) для защиты от пыли, влаги и механических воздействий.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 9.307-89 (оцинкование) и ГОСТ 15150-69 (эксплуатация в климатических условиях UHL4 - умеренный и холодный климат, низкая загрязнённость воздуха). Оцинкованное покрытие защищает от коррозии, а завальцованные края снижают риск травм при работе с кабелями. Применение в условиях с агрессивными химическими веществами или постоянным контактом с морской водой не допускается.

Преимущества

• Завальцованные края - безопасны для изоляции кабелей, не требуют дополнительной защиты
• Перфорация “Быстрый монтаж PLUS” - ускоряет установку и уменьшает количество крепёжных деталей
• Горячеоцинкованное покрытие - долговечность до 20 лет в условиях умеренной влажности
• Стандартная длина 2500 мм - минимизирует отходы при раскрое
• Легкий вес и жесткая конструкция - простота транспортировки и монтажа

Ограничения применения

Не рекомендуется применять лоток LPplus100-200-1.0-2500 в средах с высокой концентрацией кислот, щелочей, солей или в зонах с частым контактом с морской водой. Также не следует использовать в условиях постоянного механического удара, вибрации выше нормы или при температуре ниже -40 C. Нагрузка на лоток не должна превышать допустимую для толщины 1,0 мм - при большом количестве тяжёлых кабелей необходимо усиливать конструкцию дополнительными опорами.

Примеры использования

• Прокладка кабелей управления на конвейерных линиях в пищевой промышленности
• Кабельные трассы наружного освещения и видеонаблюдения на промплощадках
• Распределение сетей связи в серверных помещениях с высокой влажностью
• Устройство кабельных каналов в подземных переходах и тоннелях

Практические советы

• При проектировании трассы учтите посадочные размеры: ширина 200 мм и высота 100 мм - выбирайте крепёж с учётом этих габаритов
• Для длинных трасс используйте компенсационные участки - металл при температурных изменениях может немного деформироваться
• Обязательно закрывайте лоток крышками, особенно при использовании вне помещений - это продлит срок службы кабелей
• При необходимости резки - используйте ножницы по металлу, после чего обработайте кромки напильником
• Артикул LPplus100-200-1.0-2500 от КМ-Профиль совместим с другими изделиями серии ПЛЮС - можно собирать комплексные системы без адаптеров
