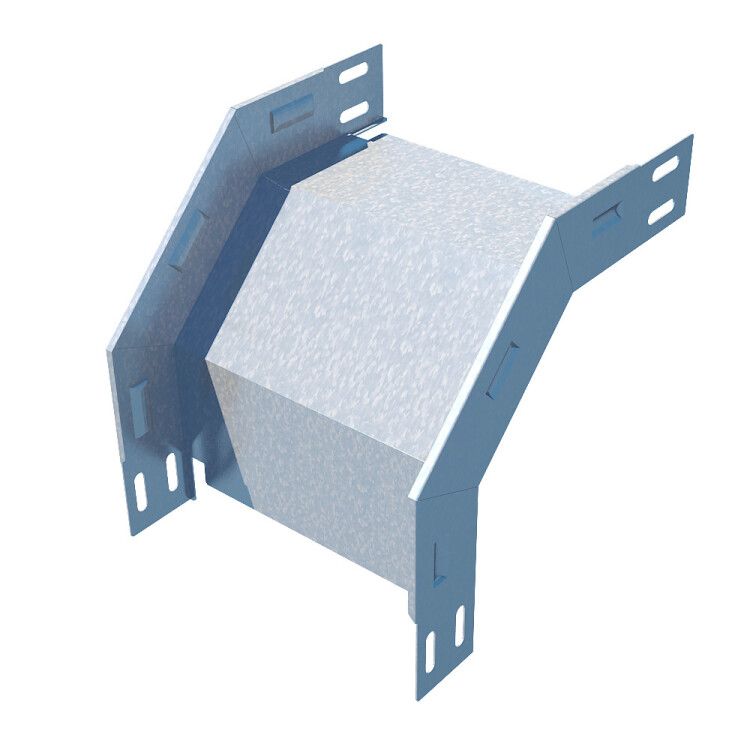

Угол внешний вертикальный 90 градусов 100х200 ПЛЮС HD - VLplus90*100*200 КМ-Профиль VLplus90-100-200 PL1457

Угол внешний вертикальный 90 градусов 100х200 мм сталь 1 мм КМ-профиль предназначен для изменения направления кабельной трассы под прямым углом, обеспечивая безопасную и надёжную прокладку проводов и кабелей. Этот элемент серии PLUS совместим с металлическими лотками той же серии и защищён горячим цинкованием для работы в условиях повышенной влажности и открытых площадках.

Назначение и область применения

Угол внешний вертикальный 90 градусов 100х200 мм сталь 1 мм КМ-профиль применяется для перехода кабельной трассы с горизонтального участка на вертикальный - например, при спуске кабелей с потолка или этажа на уровень пола. Подходит для систем с металлическими лотками шириной 200 мм и высотой борта 100 мм. Используется внутри помещений, на улице, в зонах с высокой влажностью и слабой химической агрессией - например, в производственных цехах, на объектах ЖКХ, в подземных парковках и на энергообъектах.

Технические характеристики

• Угол поворота: 90° - точный прямой изгиб для вертикального спуска трассы
• Внутренний радиус: 100 мм - плавный изгиб снижает риск перегиба и повреждения кабелей
• Высота: 100 мм, ширина: 200 мм - соответствует стандартным размерам лотков серии PLUS
• Толщина материала: 1 мм - достаточна для жёсткости при сохранении лёгкости
• Материал: оцинкованная сталь - устойчивость к коррозии благодаря горячему цинкованию по ГОСТ 9.307-89
• Конструктивное исполнение: жёсткий изгиб - формованная деталь без сварки, без ослабления прочности
• Защитное покрытие: горячее цинкование - долговечная антикоррозийная защита
• Исполнение: с интегрированным соединителем - позволяет фиксировать элемент без дополнительных крепёжных деталей
• Наличие NATO монтажных отверстий: да - стандартизованные отверстия для быстрой установки болтами M6–M8
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: О(1,2,4) - работает при температуре от –40C до +40C, в условиях повышенной влажности и пыли
• Цвет: серый - единый цветовой ряд с другими элементами серии PLUS

Совместимость и монтаж

Угол внешний вертикальный 90 градусов 100х200 мм сталь 1 мм КМ-профиль совместим исключительно с лотками серии PLUS того же размера: 200×100 мм. Соединение происходит через интегрированные лепестки - они плотно заходят в торец лотка и фиксируются саморезами или болтами через NATO-отверстия. Монтаж выполняется без сварки: достаточно выровнять элемент, закрепить болтами (M6–M8) и проверить герметичность стыка. Установка возможна как на стену, так и на потолок с использованием кронштейнов или прямых опор.

Безопасность и стандарты

• Горячее цинкование по ГОСТ 9.307-89 - гарантирует срок службы более 15 лет в агрессивной среде
• Огнестойкость - не распространяет пламя, не выделяет токсичных веществ при нагреве
• Климатическое исполнение О(1,2,4) по ГОСТ 15150-69 - допущено к применению в условиях повышенной влажности, пыли и перепадов температур

Преимущества

• Плавный внутренний радиус 100 мм - минимизирует нагрузку на изоляцию кабелей при протяжке
• Интегрированный соединитель - исключает необходимость в отдельных муфтах и ускоряет сборку
• NATO-отверстия - универсальная система крепления, совместимая с большинством стандартных крепёжных решений
• Одинаковый цвет и профиль с лотками серии PLUS - эстетично и удобно при масштабном монтаже
• Не требует специальных инструментов - монтаж доступен даже при ограниченных ресурсах

Ограничения применения

• Не предназначена для использования в агрессивных химических средах - например, рядом с кислотными или щелочными выбросами
• Не рекомендуется для частого контакта с острыми предметами - хотя оцинковка защищает металл, удары могут повредить покрытие
• Подходит только для лотков серии PLUS с размерами 200×100 мм - несовместим с другими сериями или размерами
• Не является герметичным элементом - для защиты от пыли и влаги требуется дополнительно использовать крышку серии PLUS

Примеры использования

• Переход кабелей от потолочного лотка к полу в серверной комнате
• Спуск силовых кабелей от распределительного щита на уровне второго этажа к оборудованию первого
• Прокладка кабелей связи в подвале с высокой влажностью - например, в тепловых пунктах
• Обустройство трассы на крыше здания с воздействием осадков и перепадами температур

Практические советы

• Перед монтажом проверьте соответствие размеров: внутренняя ширина угла должна точно совпадать с шириной лотка (200 мм)
• Используйте крышку для угла серии PLUS - она закроет стык и защитит кабели от пыли, воды и случайных повреждений
• Затягивайте болты равномерно - перетягивание может деформировать тонкую сталь (1 мм)
• При прокладке кабелей с большим наружным диаметром - убедитесь, что радиус изгиба не создаёт давление на оболочку
• Для длительной эксплуатации вне помещений - периодически осматривайте поверхность на наличие царапин; при повреждении цинка - обработайте антраксидом
