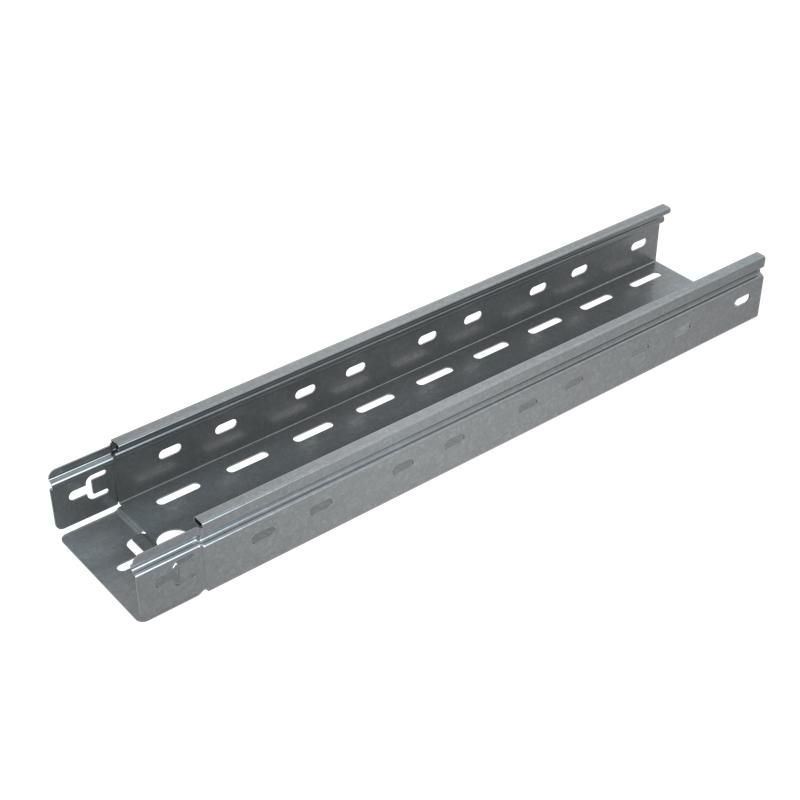

Лоток листовой перфорированный 200х50 L3000 1.2мм "Быстрый монтаж ПЛЮС" LPplus50-200-1.2-3000 INOX304 КМ PL12803 КМ-Профиль

Лоток перфорированный листовой 50х200х1,2 L3000 мм INOX304 КМ-профиль, серия ПЛЮС (LPplus50-200-1.2-3000) предназначен для прокладки кабельных трасс в агрессивных и влажных средах. Выполнен из нержавеющей стали AISI 304, обеспечивает долговечность, легкий монтаж и совместим с крышками для защиты кабелей.

Назначение и область применения

Лоток перфорированный листовой 50х200х1,2 L3000 мм INOX304 КМ-профиль, серия ПЛЮС (LPplus50-200-1.2-3000) применяется для прокладки силовых и слаботочных кабелей там, где важны corrosion resistance, чистота и безопасность. Подходит для установки в помещениях с повышенной влажностью, а также на открытых участках. Часто используется в пищевой, фармацевтической и химической промышленности, на морских объектах, в тоннелях и прибрежных зонах. Соответствует требованиям ГОСТ 15150-69 по эксплуатации в условиях агрессивной среды.

Технические характеристики

• Материал: нержавеющая сталь AISI 304 - устойчива к коррозии, кислотам, щелочам и высоким температурам
• Толщина стенки: 1,2 мм - достаточна для жесткости при сохранении легкости
• Размеры: высота борта 50 мм, ширина 200 мм, длина 3000 мм
• Полезное сечение: 9503 мм2 - позволяет прокладывать значительный объем кабелей
• Исполнение: перфорированный с соединителем - обеспечивает вентиляцию и удобство крепления
• Перфорированная боковая стенка: да - для фиксации кабелей, крепежа и монтажа кронштейнов
• Монтажная перфорация: да - возможность крепления к стенам, потолкам, опорам через отверстия
• Огнестойкость: да - материал не поддерживает горение, выдерживает высокую температуру
• Защитное покрытие: необработанная поверхность - сохраняет естественные антикоррозийные свойства AISI 304
• Цвет: серый - натуральный цвет нержавеющей стали

Совместимость и монтаж

Лоток перфорированный листовой 50х200х1,2 L3000 мм INOX304 КМ-профиль, серия ПЛЮС (LPplus50-200-1.2-3000) имеет подготовленные края - они легко стыкуются друг с другом без дополнительных деталей. Борта завальцованны на 180°, чтобы не царапать изоляцию кабелей. Монтаж выполняется с помощью саморезов или болтов через монтажную перфорацию. Для сборки длинных трасс рекомендуется использовать одинаковые по типу и размеру секции. Совместим с крышками серии ПЛЮС для закрытой прокладки кабелей.

Безопасность и стандарты

Лоток соответствует ГОСТ 15150-69 - нормам для оборудования, работающего в условиях умеренного, холодного и тропического климатов. Материал AISI 304 не содержит токсичных веществ, не выделяет вредных испарений даже при нагреве. Огнестойкость обеспечивает безопасность в случае возгорания соседних систем. Применение в пищевой и медпромышленности допустимо благодаря инертности стали к бактериям и моющим средствам.

Преимущества

• Высокая коррозионная стойкость - срок службы до 25+ лет в агрессивных средах
• Удобная перфорация - позволяет крепить кабели, датчики, освещение прямо на лотке
• Завальцованные края - снижают риск повреждения изоляции кабелей при монтаже
• Готовые стыки - ускоряют сборку трассы без сварки или специальных переходников
• Нет необходимости в покраске или защите - материал уже готов к эксплуатации

Ограничения применения

Лоток перфорированный листовой 50х200х1,2 L3000 мм INOX304 КМ-профиль, серия ПЛЮС (LPplus50-200-1.2-3000) не предназначен для прямого контакта с открытым пламенем или длительного воздействия температур выше +800 C. Не следует применять в средах с высоким содержанием хлора (например, морская вода с концентрацией >1000 ppm) без дополнительной защиты - возможна точечная коррозия. Также не рекомендуется использовать в качестве несущего элемента для тяжелых трубопроводов - нагрузка должна быть распределена по опорам.

Примеры использования

• Кабельные трассы в цехах пищевых заводов - мойка водой и паром не повреждает лоток
• Прокладка кабелей в медицинских учреждениях - соответствие санитарным нормам
• Электроснабжение портовых терминалов - устойчивость к соленому воздуху
• Технологические линии на химзаводах - контакт с кислотными/щелочными парами
• Подвесные трассы в тоннелях - монтаж через перфорацию на анкерных креплениях

Практические советы

• При проектировании трассы учитывайте посадочные размеры: ширина 200 мм требует минимум 220–230 мм свободного места между препятствиями
• Для вертикальных участков используйте крепления каждые 1,5–2 метра - вес кабелей + лотка может достигать 15–20 кг на 3 м
• Стыки секций лучше делать над опорами - так снижается прогиб и усилие на соединители
• Если требуется герметизация - обязательно используйте крышки LPplus, иначе влага и пыль попадут внутрь
• Проверьте радиус изгиба перед заказом изгибаемых элементов - минимальный радиус для этого типа лотка составляет 1,5×высота борта (75 мм)
