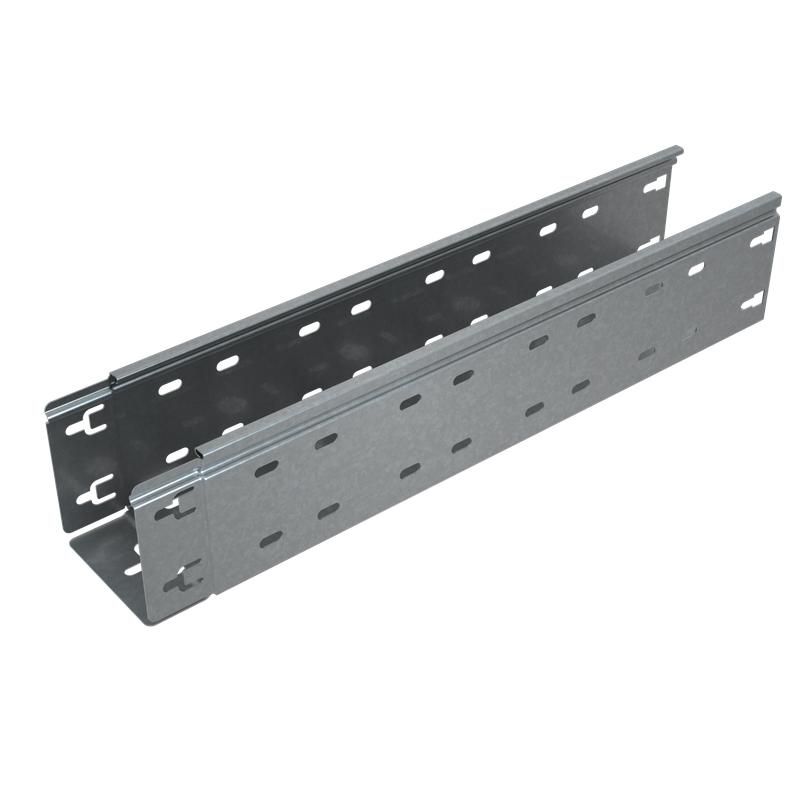

Лоток листовой перфорированный 300х100 L3000 0.8мм "Быстрый монтаж ПЛЮС" LPplus100-300-0.8-3000 INOX304 КМ PL12962 КМ-Профиль

Лоток перфорированный листовой 100х300х0,8 L3000 мм INOX304 КМ-профиль, серия ПЛЮС (LPplus100-300-0.8-3000) предназначен для прокладки кабельных трасс в агрессивных и влажных средах. Выполнен из нержавеющей стали AISI 304, обеспечивает долговечную работу в условиях повышенной коррозийной активности, а перфорированная конструкция и быстрая стыковка ускоряют монтаж.

Назначение и область применения

Лоток перфорированный листовой 100х300х0,8 L3000 мм INOX304 КМ-профиль, серия ПЛЮС (LPplus100-300-0.8-3000) применяется для прокладки силовых, слаботочных и коммуникационных кабелей там, где важны гигиена, устойчивость к коррозии и легкая доступность для обслуживания. Подходит для:

• пищевых и фармацевтических производств;
• химических и нефтеперерабатывающих заводов;
• морских портов, причалов и прибрежных объектов;
• объектов с частой мойкой и дезинфекцией;
• зон с высокой влажностью и перепадами температур.

Соответствует требованиям ГОСТ 15150-69 по эксплуатации в умеренных и холодных климатических условиях.

Технические характеристики

• Материал: Нержавеющая сталь AISI 304 - устойчива к коррозии, кислотам, щелочам и воздействию соли.
• Размеры: высота борта 100 мм, ширина 300 мм, длина 3000 мм.
• Толщина стенки: 0,8 мм - достаточна для жесткости при минимальном весе.
• Полезное сечение: 29 321 мм2 - позволяет прокладывать значительный объем кабелей.
• Перфорация: боковые стенки и основание перфорированы - обеспечивают естественную вентиляцию и снижают массу.
• Монтажная перфорация: есть - позволяет крепить лоток к стенам, потолкам и опорам болтами или хомутами.
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при нагреве до высоких температур.
• Покрытие: необработанная поверхность - не требует окраски, не выделяет токсичных веществ.
• Цвет: серый - натуральный цвет нержавеющей стали.

Совместимость и монтаж

Лоток перфорированный листовой 100х300х0,8 L3000 мм INOX304 КМ-профиль, серия ПЛЮС (LPplus100-300-0.8-3000) оснащен специальным соединительным разъемом - края бортов завальцованны на 180°, что гарантирует плотное и герметичное соединение между секциями без дополнительных деталей. Монтаж выполняется следующим образом:

• Стыкуются две секции путем вставления одного конца в другой - зацепление происходит автоматически благодаря форме завальцовки.
• Фиксируются к несущим конструкциям через монтажную перфорацию с помощью саморезов, болтов или хомутов.
• Установка возможна как горизонтально, так и вертикально - на стенах, потолках, в коробах и на кронштейнах.

Для удобства сборки рекомендуется использовать одинаковые по типу и длине секции. Соединения не требуют сварки, клепки или герметиков.

Безопасность и стандарты

Лоток перфорированный листовой 100х300х0,8 L3000 мм INOX304 КМ-профиль, серия ПЛЮС (LPplus100-300-0.8-3000) соответствует:

• ГОСТ 15150-69 - по классу исполнения УХЛ и Т для работы в широком диапазоне температур и влажности;
• требованиям к пожарной безопасности - материал не распространяет пламя и не выделяет токсичных газов при нагреве;
• санитарным нормам для пищевой и медпромышленности - поверхность не содержит пор, трещин и труднодоступных зон, легко моется.

Преимущества

• Высокая коррозионная стойкость - срок службы более 25 лет даже в агрессивных средах.
• Быстрый монтаж - соединение без инструментов и дополнительных комплектующих.
• Вентиляция кабелей - перфорация предотвращает перегрев и конденсацию влаги внутри трассы.
• Экономия времени - готовые концы секций исключают необходимость резки и доработки на месте.
• Нет необходимости в окраске - поверхность уже соответствует требованиям чистоты и гигиены.

Ограничения применения

• Не предназначен для прямого контакта с открытым огнем - хотя огнестойкий, при длительном воздействии высоких температур (>800C) возможно изменение структуры металла.
• Не следует применять в средах с высоким содержанием хлора (например, в бассейнах с постоянной хлорацией) - риск точечной коррозии при длительной эксплуатации.
• Толщина 0,8 мм недостаточна для нагрузок выше 15–20 кг/м - при больших группах кабелей требуется усиление креплением каждые 1,5 м.
• Без крышек - не защищает от попадания крупного мусора, насекомых или случайных ударов; рекомендуется использование крышек в открытых зонах.

Примеры использования

• На фармацевтическом заводе - прокладка кабелей датчиков и оборудования в зоне мойки CIP.
• На рыбоперерабатывающем предприятии - трассировка проводов в холодильных камерах и зоне мытья оборудования.
• На нефтеперерабатывающем комплексе - прокладка сигнальных кабелей вблизи трубопроводов с агрессивными парами.
• В морском терминале - кабельная трасса на открытом воздухе, подвергающаяся воздействию морского тумана и соли.

Практические советы

• При проектировании трассы учтите, что внутренняя ширина лотка составляет 293 мм - проверьте диаметр пучка кабелей перед заполнением.
• Для длинных участков (более 10 м) установите компенсационные переходы - металл расширяется при нагреве.
• Используйте крышки LPplus-крышка - они совместимы по системе замка и защищают от внешних воздействий.
• При креплении к металлическим поверхностям используйте изоляционные прокладки - предотвратите гальваническую коррозию.
• Не режьте лоток самостоятельно - заводская завальцовка обеспечивает надежность соединения; при необходимости заказывайте нужную длину.
