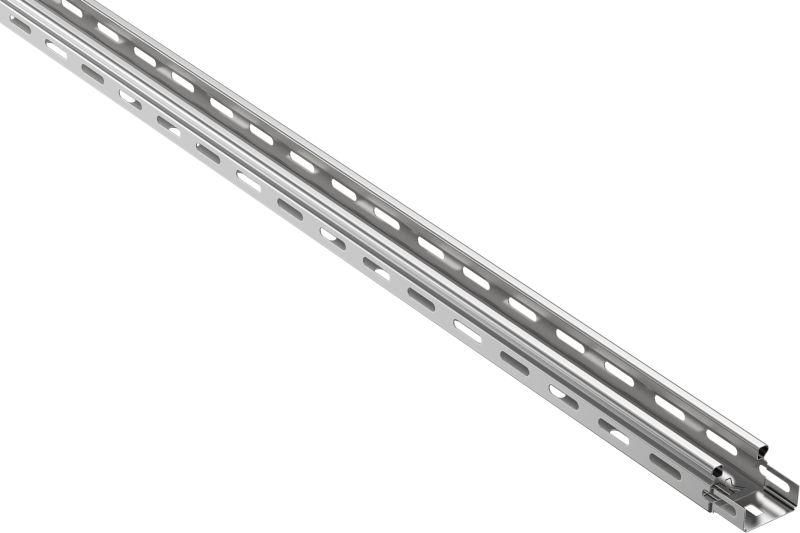

Лоток листовой перфорированный 35х50 L3000 сталь 0.55мм IEK CLP10-035-050-055-3

Лоток листовой перфорированный 35х50 L3000 сталь 0.55 мм от IEK - это надёжный элемент кабельной системы для прокладки силовых и слаботочных проводов в зданиях и на открытых площадках. Благодаря оцинкованной стали и перфорированной конструкции, он сочетает прочность, доступность монтажа и долгий срок службы - до 20 лет. Артикул clp10-035-050-055-3 входит в серию ESCA и подходит как для внутренней, так и для наружной прокладки.

Назначение и область применения

Лоток листовой перфорированный 35х50 L3000 сталь 0.55 мм используется для упорядоченной прокладки кабелей: силовых, управления, связи, сигнализации. Подходит для установки в производственных цехах, офисах, торговых центрах, на транспорте и под навесами на улице. Перфорация позволяет легко фиксировать кабели хомутами, а наличие крышки (продается отдельно) повышает защиту от пыли, влаги и механических повреждений. Применяется там, где требуется быстрый доступ к кабелям для обслуживания или модификации трассы.

Технические характеристики

• Габариты: 35×50 мм, длина 3000 мм
• Материал: холоднокатаная сталь, оцинкованная по ГОСТ 14918-80 (конвейерный способ) или ГОСТ 9.307 (горячее цинкование)
• Толщина стенки: 0.55 мм - достаточна для жёсткости при минимальном весе
• Покрытие: светло-серая оцинковка - защищает от коррозии, не требует окраски
• Перфорация: боковые стенки perforated - для крепления кабелей и вентиляции; монтажная перфорация по всей длине - для крепления к стенам и потолкам
• Огнестойкость: да - материал не поддерживает горение, соответствует ТР ТС 004/2011
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Соединитель: интегрированный - позволяет стыковать лотки без дополнительных деталей

Совместимость и монтаж

Лоток листовой перфорированный 35х50 L3000 сталь 0.55 мм совместим с другими элементами системы ESCA от IEK: углами, переходниками, крышками и крепёжными элементами. Монтаж выполняется на кронштейнах, штангах или напрямую к поверхности через перфорацию. Для крепления используют саморезы или болты M4–M6. Учитывайте посадочные размеры: высота профиля 50 мм требует свободного места сверху для крышки (если планируете её использовать). Лоток можно резать болгаркой или ножницами по металлу - кромки остаются безопасными.

Безопасность и стандарты

• Соответствует ТР ТС 004/2011 (безопасность электрооборудования)
• Произведён по ТУ 27.33.13-002-83135016-2017
• Соответствует ГОСТ Р 52868-2021 (системы кабеленесущие)
• Не выделяет токсичных веществ при нагреве - допущен для использования в людных местах

Преимущества

• Оцинкованное покрытие предотвращает ржавчину даже в условиях повышенной влажности
• Перфорация снижает массу и упрощает крепление кабелей без дополнительных крепёжных элементов
• Интегрированный соединитель исключает необходимость в отдельных муфтах - экономит время при сборке
• Высокая огнестойкость делает его подходящим для зон с повышенными требованиями к пожарной безопасности
• Светло-серый цвет не выцветает, хорошо сочетается с любыми поверхностями

Ограничения применения

• Не предназначена для постоянного погружения в воду - не имеет IP-защиты без крышки
• Не рекомендован для прокладки в агрессивных средах: кислоты, щёлочи, сильные растворители
• Толщина 0.55 мм недостаточна для больших нагрузок - не используйте для тяжёлых пучков кабелей более 15–20 кг/м
• Без крышки не обеспечивает полную защиту от пыли и насекомых - в таких случаях применяйте герметичные модели

Примеры использования

• Прокладка кабелей питания и управления в цехе с конвейерами
• Сборка кабельной трассы в серверной комнате с частым доступом для диагностики
• Подвесная система для слаботочных сетей в торговом центре
• Наружная трасса под навесом на производстве - например, для освещения или видеонаблюдения
• Замена старых пластиковых лотков в зданиях с повышенными требованиями к прочности

Практические советы

• При прокладке длинных участков оставляйте компенсационные зазоры между лотками - металл расширяется при температурных колебаниях
• Для вертикальных участков используйте дополнительно крепления каждые 1–1.5 метра
• Если нужна герметизация - выбирайте крышку серии ESCA с уплотнителем (артикулы начинаются с clc...)
• Проверьте перед монтажом, что радиус изгиба не меньше 1.5×высоты лотка (75 мм) - чтобы не деформировать профиль
• Артикул clp10-035-050-055-3 - идеально сочетается с другими элементами IEK ESCA: одинаковый шаг перфорации, цвет и толщина стали
