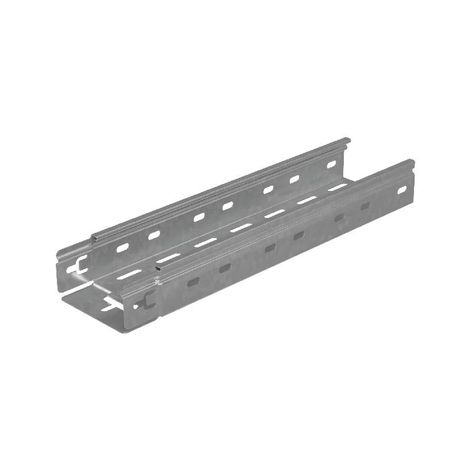

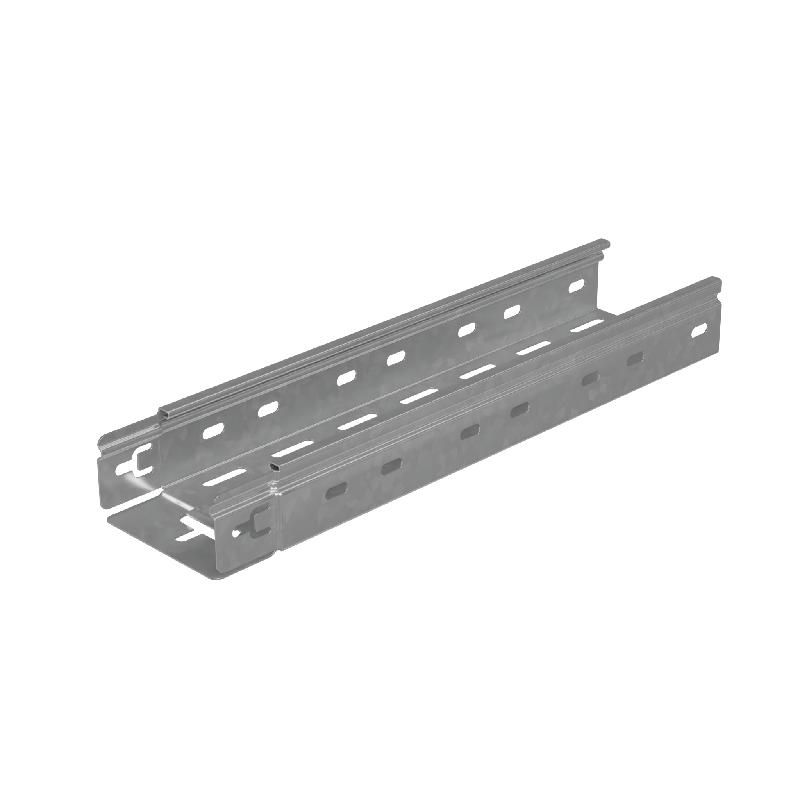

Лоток листовой перфорированный 50х100 L6000 сталь 1.5мм "Быстрый монтаж ПЛЮС" LPplus50-100-1.5-6000 КМ PL5032 КМ-Профиль

Лоток кабельный листовой перфорированный сталь 1.5мм L6000 мм КМ-профиль, серия ПЛЮС (LPplus) - это прочный и легкий металлический лоток для организации кабельных трасс в помещениях. Благодаря перфорации, гальваническому цинкованию и завальцованным кромкам он сочетает надежность, удобство монтажа и долгий срок службы. Артикул pl5032 соответствует серии LPplus от производителя КМ-Профилю.

Назначение и область применения

Лоток предназначен для прокладки силовых и слаботочных кабелей в закрытых помещениях. Подходит для офисов, производственных цехов, серверных комнат, телекоммуникационных узлов и других объектов с сухим климатом. Использование в условиях повышенной влажности, на улице или в агрессивных средах (например, химических производствах) не рекомендуется.

Технические характеристики

• Материал: сталь с гальваническим цинкованием по технологии Сендзимира - обеспечивает равномерную антикоррозийную защиту;
• Толщина стенки: 1,5 мм - достаточна для жесткости при нагрузках до 40 кг/м, но не предназначена для механических ударов;
• Размеры: высота борта 50 мм, ширина секции 100 мм, длина 6000 мм - стандартная длина для компоновки трасс без лишних стыков;
• Перфорация: регулярные отверстия снижают массу лотка и обеспечивают естественную вентиляцию кабелей;
• Цвет: светло-серый - соответствует цвету оцинкованной стали, не требует окраски;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности для внутренней прокладки;
• Климатическое исполнение: УХЛ по ГОСТ 15150-69 - рассчитан на работу в помещениях с температурой от −40C до +40C и относительной влажностью до 80% при 25C.

Совместимость и монтаж

Лоток имеет подготовленные торцы - края уже вырезаны и готовы к плотному соединению с другими секциями без дополнительной обработки. Монтаж выполняется с помощью крепежа типа “клипса” или болтов через перфорацию. Для фиксации используются кронштейны, подвесы или крепления к стенам/потолкам. Совместим с крышками серии “PLUS”, которые защищают кабели от пыли и случайного доступа. Не совместим с лотками других серий без адаптеров.

Особенности конструкции

Края бортов завальцованы на 180° - это исключает острые кромки, которые могут повредить изоляцию кабелей при протяжке. Перфорация расположена равномерно по всей поверхности дна и бортов, что позволяет использовать лоток как для вертикальной, так и для горизонтальной прокладки. Конструкция не предусматривает внутренние ребра жесткости - жесткость достигается за счет формы профиля и толщины стали.

Преимущества

• Высокая скорость сборки благодаря готовым стыкам и перфорации под крепление;
• Уменьшенный вес по сравнению с сплошными лотками - снижает нагрузку на несущие конструкции;
• Хорошая теплоотдача - кабели меньше нагреваются при длительной работе;
• Цинкование гарантирует защиту от коррозии в течение 10–15 лет в сухих помещениях;
• Поддержка стандартизированной системы “PLUS” - возможность расширения трассы с использованием однотипных аксессуаров.

Ограничения применения

• Не применяется во влажных, сырых или подземных помещениях - цинкование не защищает от постоянного контакта с водой;
• Не допускается использование в зонах с риском механических ударов (например, рядом с движущимся оборудованием) - толщина 1,5 мм недостаточна для противостояния ударам;
• Не подходит для прокладки кабелей с внешним диаметром более 40 мм - из-за ограниченной высоты борта (50 мм);
• Не рекомендуется применять в помещениях с высокой концентрацией паров кислот, щелочей или солей - цинк подвержен химической коррозии.

Примеры использования

• Прокладка сетевых кабелей в офисном здании между этажами;
• Обустройство трасс для питания и управления станков на производстве;
• Интеграция в систему автоматизации - передача сигналов от датчиков к контроллерам;
• Монтаж кабелей в серверных помещениях с необходимостью частого обслуживания и замены проводов.

Практические советы

• При расчете длины трассы учтите, что каждая секция - 6 метров; стыки лучше располагать над опорами;
• Для кабелей большего диаметра используйте лотки с высотой борта 75 мм или выше - этот лоток оптимален для кабелей до 30 мм;
• Закрывайте лоток крышками серии “PLUS” - это продлевает срок службы кабелей и снижает риск травм при обслуживании;
• Проверьте посадочные места на кронштейнах - они должны точно совпадать с шагом перфорации (обычно 50–100 мм);
• Не затягивайте крепеж слишком сильно - можно деформировать тонкую сталь и нарушить герметичность стыка.
