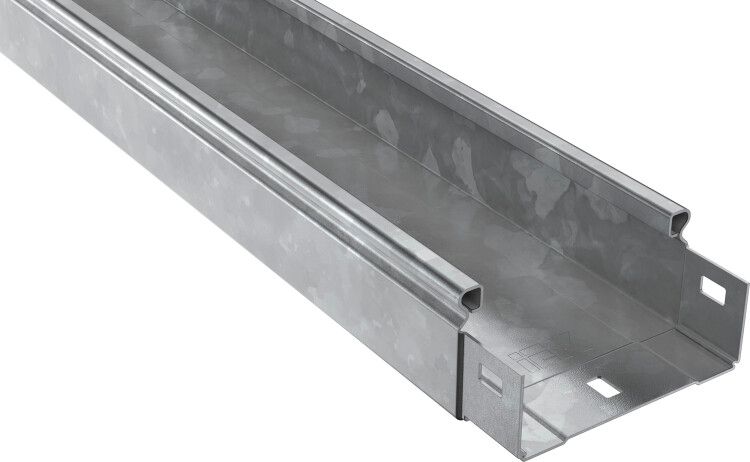

Лоток неперфорированный ESCA HDZ 50х100 мм, 3000 мм, 1 мм IEK CLN10-050-100-100-3-M-HDZ

Лоток листовой неперфорированный 50х100х3000-1,0 мм горячеоцинкованный HDZ от бренда IEK - это прочный элемент кабеленесущей системы, предназначенный для прокладки и защиты кабелей в промышленных, коммерческих и наружных условиях. Артикул cln10-050-100-100-3-m-hdz относится к серии ESCA и соответствует ГОСТ 14918-80.

Назначение и область применения

Лоток листовой неперфорированный 50х100х3000-1,0 мм горячеоцинкованный HDZ используется для укладки силовых и слаботочных кабелей напряжением до 1000 В. Подходит для внутренней и наружной прокладки: в производственных цехах, офисах, торговых центрах, на открытых площадках под навесом, в помещениях с высокой влажностью. Благодаря герметичному исполнению с крышкой (продается отдельно) защищает кабели от пыли, влаги и механических повреждений.

Технические характеристики

• Материал: сталь с толщиной 1 мм
• Форма: неперфорированный листовой лоток
• Размеры: 50×100×3000 мм (высота × ширина × длина)
• Покрытие: горячее цинкование (HDZ) - антикоррозийное покрытие, образованное путём погружения в расплав цинка
• Усиленное исполнение: да - увеличенная жёсткость и нагрузочная способность
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Цвет: серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ 14918-80
• Соответствие: IEC 61537

Совместимость и монтаж

Лоток оснащён интегрированным соединительным разъёмом - позволяет легко стыковать несколько секций без дополнительных фитингов. Наличие NATO-отверстий упрощает крепление к стенам, потолкам или опорам с помощью болтов или хомутов. Для сборки трассы рекомендуется использовать аксессуары серии ESCA: углы, переходники, заглушки и крышки. Крышка продается отдельно - её установка обязательна при необходимости защиты от внешних факторов.

Безопасность и стандарты

Изделие соответствует требованиям технического регламента IEC 61537 и ГОСТ 14918-80. Материал не распространяет пламя, выдерживает температурные перепады и не выделяет токсичных веществ при нагреве. Горячее цинкование обеспечивает долговечную защиту даже в агрессивных средах.

Преимущества

• Высокая механическая прочность благодаря усиленному исполнению и толщине 1 мм
• Долговечность - срок службы до 20 лет за счёт качественного цинкового покрытия
• Устойчивость к коррозии - идеально для влажных, агрессивных и наружных условий
• Простота монтажа - интегрированные замки и NATO-отверстия позволяют собирать трассу без сварки
• Совместимость с всей серией ESCA - можно легко расширить систему

Ограничения применения

Не предназначен для прокладки в местах постоянного контакта с открытым огнем или высокими температурами выше +70 C. Без крышки не обеспечивает полную защиту от прямого попадания воды - для наружных участков с дождем обязательно использование крышки. Не следует использовать в средах с агрессивными химикатами (например, кислотами, щелочами) - цинк может разрушаться. Лоток не рассчитан на подвеску с большими нагрузками без дополнительных точек крепления через каждые 1–1,5 метра.

Примеры использования

• Прокладка кабелей питания и управления в цехах заводов
• Сборка кабельных трасс в административных зданиях и ТЦ
• Монтаж слаботочных сетей (связь, CCTV, сигнализация) на улице под навесом
• Обустройство кабельных каналов в подвальных помещениях с высокой влажностью

Практические советы

• Перед монтажом проверьте посадочные размеры - ширина 100 мм требует достаточного свободного пространства для прохода кабелей
• При прокладке длинных трасс используйте компенсационные участки - металл расширяется при нагреве
• Для наружной установки всегда применяйте крышку - она предотвращает скопление влаги и снижает риск коррозии
• При креплении к вертикальным поверхностям используйте кронштейны с шагом не более 1,5 м
• Артикул cln10-050-100-100-3-m-hdz совместим с другими элементами серии ESCA - заказывайте все детали одной партией для гарантии цветового и размерного соответствия
