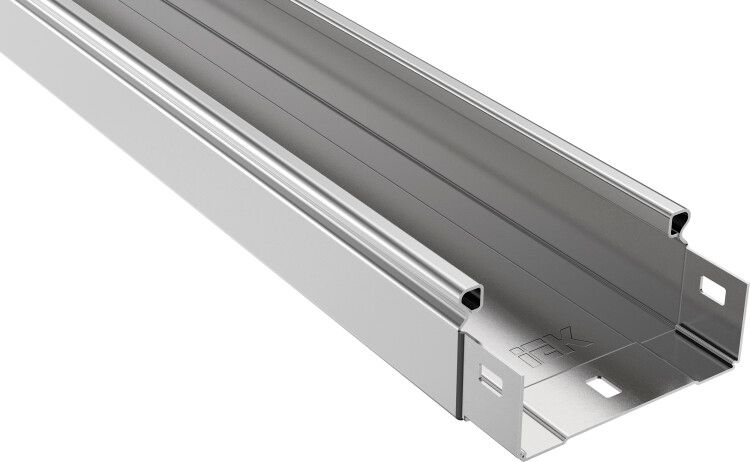

Лоток неперфорированный 50х100х3000-1,0 IEK | CLN10-050-100-100-3

Лоток неперфорированный 50х100х3000-1,0 сталь 1мм от бренда IEK - это надежный элемент кабельной системы для прокладки силовых и слаботочных проводов в зданиях и на открытых площадках. Артикул cln10-050-100-100-3 выполнен из оцинкованной стали с усиленной конструкцией и встроенными соединителями, что упрощает сборку и продлевает срок службы до 20 лет.

Назначение и область применения

Лоток неперфорированный 50х100х3000-1,0 сталь 1мм используется для прокладки кабелей в кабельных трассах, где важна механическая защита и герметичность. Подходит для внутренней и наружной установки - в том числе под навесом, в помещениях с высокой влажностью и на производственных объектах. Благодаря наличию крышки (продается отдельно) обеспечивается полная защита от пыли, влаги и внешних повреждений. Применяется в жилых, коммерческих и промышленных зданиях, на транспорте, в энергообъектах и на конвейерах.

Технические характеристики

• Размеры: 50×100×3000 мм - глубина 50 мм, ширина 100 мм, длина 3 метра;
• Материал: холоднокатаная сталь толщиной 1 мм;
• Покрытие: горячее цинкование - защищает от коррозии даже в агрессивной среде;
• Исполнение: с интегрированным соединителем - позволяет легко стыковать лотки без дополнительных деталей;
• Огнестойкость: да - выдерживает температурные нагрузки без потери целостности;
• Срок службы: 20 лет при соблюдении условий эксплуатации;
• NATO-отверстия: есть - обеспечивают фиксацию к стенам и потолкам стандартными крепежами;
• Усиленное исполнение: да - увеличенная жесткость позволяет использовать на длинных участках без промежуточных опор;
• Цвет: серый - соответствует цветовой гамме всей серии ESCA.

Совместимость и монтаж

Лоток неперфорированный 50х100х3000-1,0 сталь 1мм совместим с другими элементами системы ESCA от IEK: углами, переходниками, крышками и крепежами того же стандарта. Интегрированный соединитель позволяет стыковать два лотка без болтов - достаточно совместить замки и зафиксировать их усилием рук. Для крепления используются NATO-отверстия - они подходят под стандартные самонарезающие винты M4–M6. Монтаж возможен на вертикальные и горизонтальные поверхности. Учитывайте посадочный диаметр крепежа - он рассчитан под отверстия 5,5 мм.

Безопасность и стандарты

Изделие соответствует техническому регламенту ТУ 27.33.13-002-83135016-2017 и международному стандарту IEC 61537, который гарантирует безопасность при прокладке кабелей в электроустановках. Огнестойкость подтверждена испытаниями на термическую стойкость. Цинковое покрытие снижает риск возгорания от перегрева кабелей.

Преимущества

• Высокая прочность благодаря толщине 1 мм и усиленной конструкции - выдерживает значительные нагрузки;
• Запатентованная система соединителей исключает необходимость в дополнительных крепежах при стыковке;
• Горячее цинкование обеспечивает долгую защиту от ржавчины - особенно важно для влажных и наружных зон;
• NATO-отверстия позволяют использовать универсальный крепеж, доступный на любом рынке;
• Серый цвет не требует окраски после монтажа - эстетично сочетается с корпусами оборудования.

Ограничения применения

Не рекомендуется использовать лоток неперфорированный 50х100х3000-1,0 сталь 1мм в условиях постоянного прямого контакта с химически активными жидкостями (например, кислотами, щелочами) - даже оцинкованная сталь со временем подвергается коррозии. Также не следует применять без крышки в местах с частым попаданием воды - хотя покрытие защищено, внутреннее пространство остается открытым. Лоток не предназначен для подвеса на гибких тросах или ввибрационных зонах без дополнительной демпфирующей подложки.

Примеры использования

• Прокладка силовых кабелей в цехах заводов с высокой запыленностью;
• Кабельные трассы в торговых центрах - под потолком или вдоль стен;
• Наружные маршруты под навесом - например, к освещению парковки;
• Системы управления в медицинских учреждениях - там, где требуется чистота и защита от влаги;
• Обвязка автоматических линий на пищевых производствах - при наличии крышки.

Практические советы

• Перед монтажом проверьте, чтобы все лотки одной трассы были одного типа - смешивание с перфорированными моделями нарушает герметичность;
• При прокладке на длинных участках используйте опоры через каждые 1,5–2 м - усиленное исполнение допускает большие пролеты, но не бесконечные;
• Для наружной установки всегда применяйте крышку - она предотвращает скопление влаги и грязи внутри;
• При необходимости резки - используйте ножницы по металлу, не допускайте деформации кромок, иначе соединители будут плохо сцепляться;
• Артикул cln10-050-100-100-3 совместим с крышкой IEK clc10-050-100-100-3 - закажите её одновременно.
