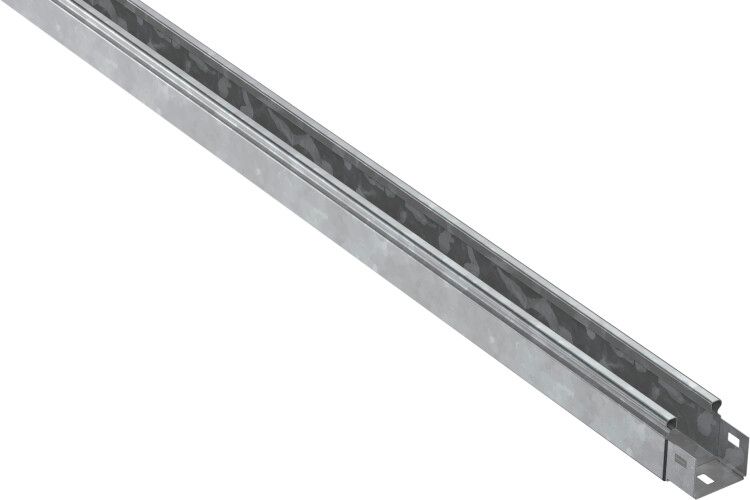

Лоток неперфорированный 50х50х3000-1.2 HDZ - CLN10-050-050-120-3-M-HDZ IEK

Лоток листовой неперфорированный 50х50 L3000 сталь 1.2мм горячеоцинкованный HDZ от бренда IEK - это прочный элемент кабеленесущей системы, предназначенный для прокладки и защиты кабелей в промышленных, коммерческих и наружных условиях. Артикул cln10-050-050-120-3-m-hdz соответствует ГОСТ 14918-80 и используется в системах ESCA.

Назначение и область применения

Лоток листовой неперфорированный 50х50 L3000 сталь 1.2мм горячеоцинкованный HDZ применяется для укладки силовых и слаботочных кабелей напряжением до 1000 В. Подходит для внутренней и наружной прокладки: в производственных цехах, офисах, торговых центрах, на открытых площадках под навесом, в помещениях с высокой влажностью. Благодаря усиленному исполнению и огнестойкости, лоток безопасно использовать в местах с повышенными требованиями к пожарной защите.

Технические характеристики

• Размеры: 50×50 мм, длина 3000 мм
• Материал: сталь с толщиной стенки 1,2 мм
• Покрытие: горячее цинкование (HDZ) - защита от коррозии
• Исполнение: усиленное, с огнестойкостью
• Цвет: серый
• Срок службы: до 20 лет
• Наличие NATO-отверстий: да - для фиксации к кронштейнам и опорам
• Соединитель: встроенный - позволяет легко состыковывать участки без дополнительных деталей
• Норматив: ГОСТ 14918-80, соответствие IEC 61537

Совместимость и монтаж

Лоток листовой неперфорированный 50х50 L3000 сталь 1.2мм горячеоцинкованный HDZ совместим с другими элементами системы ESCA: углами, переходниками, креплениями и крышками. Крышка продается отдельно - её необходимо заказывать дополнительно для герметичного закрытия. Монтаж осуществляется через встроенные NATO-отверстия: используются болты M6 или специальные крепежи для металлоконструкций. Участки лотка соединяются посредством встроенного замка - достаточно совместить края и зафиксировать. Для наружной установки рекомендуется крепление с шагом не более 1,5 метра.

Безопасность и стандарты

Изделие соответствует требованиям техрегламента IEC 61537 и ГОСТ 14918-80. Горячее цинкование обеспечивает долговечную антикоррозийную защиту. Огнестойкость позволяет применять лоток в зонах с риском возгорания. Продукция прошла проверку на механическую прочность и термическую стойкость.

Преимущества

• Высокая жесткость благодаря усиленному исполнению и толщине стали 1,2 мм
• Долговечность: срок службы до 20 лет даже в агрессивных средах
• Защита от коррозии: горячее цинкование выдерживает влажность, перепады температур, химические воздействия
• Удобство сборки: встроенный соединитель исключает необходимость в дополнительных муфтах
• Гибкость системы: совместимость с широким спектром аксессуаров ESCA

Ограничения применения

• Не предназначен для прокладки кабелей выше 1000 В
• Без крышки не обеспечивает полную защиту от пыли и воды - для IP65+ требуется установка крышки
• Не рекомендуется для постоянного погружения в воду или подземной прокладки
• Требуется соблюдение радиуса изгиба при использовании поворотов - прямые участки нельзя гнуть вручную

Примеры использования

• Прокладка кабелей питания и управления на заводах и конвейерах
• Кабельные трассы в административных зданиях, школах, больницах
• Наружные маршруты под навесом: парковки, эстакады, производственные ангары
• Объекты розничной торговли с требованием к чистоте и надежности кабельных путей

Практические советы

• Перед монтажом проверьте, что посадочные отверстия совпадают с крепежными точками на опорах
• Для наружной установки всегда используйте крышку - она предотвращает попадание влаги и мусора
• При необходимости удлинения лотка - используйте только оригинальные соединители IEK, чтобы сохранить целостность контура
• При работе в агрессивной среде (например, химзаводы) убедитесь, что уровень pH и наличие солей не превышают допустимые значения для оцинкованной стали
• Артикул cln10-050-050-120-3-m-hdz - идеально сочетается с крышками и уголками серии ESCA; комплектация должна быть согласована заранее
