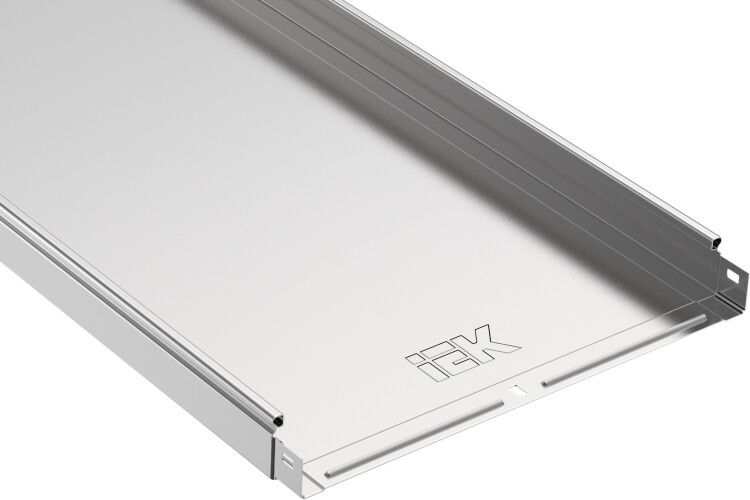

Лоток неперфорированный 500х50 L3000 сталь 1.2мм ИЭК CLN10-050-500-3 IEK

Лоток листовой неперфорированный 500х50х3000 мм, сталь 1.2 мм от бренда IEK (ИЭК) - это надежный элемент кабеленесущей системы для прокладки силовых и слаботочных кабелей в помещениях и на улице под навесом. Артикул cln10-050-500-3 рассчитан на долгую эксплуатацию с оцинкованным покрытием и интегрированными соединениями.

Назначение и область применения

Лоток листовой неперфорированный 500х50х3000 мм, сталь 1.2 мм используется для прокладки кабелей в кабельных трассах, где важна механическая защита и герметичность. Подходит для внутренней и наружной установки - в производственных цехах, офисах, торговых центрах, на объектах ЖКХ и транспорта. Благодаря оцинковке и огнестойкости применяется в условиях повышенной влажности, перепадов температур и в местах с риском возгорания. Для полной защиты рекомендуется использовать вместе с крышкой (продается отдельно).

Технические характеристики

• Размеры: ширина 500 мм, высота 50 мм, длина 3000 мм
• Материал: сталь холоднокатаная, толщиной 1,2 мм
• Покрытие: горячее оцинкование по ГОСТ 9.307 - защищает от коррозии
• Огнестойкость: да - выдерживает воздействие открытого пламени в соответствии с ГОСТ Р 52868-2021
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ2 - работает при температурах от −40C до +40C
• Цвет: серый
• Соединение: интегрированные замки - обеспечивают быстрое и жесткое соединение между секциями
• Монтажные отверстия: есть - NATO-отверстия для фиксации к кронштейнам и опорам
• Нормативы: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017, ТР ТС 004/2011

Совместимость и монтаж

Лоток листовой неперфорированный 500х50х3000 мм, сталь 1.2 мм совместим с другими элементами системы ESCA от IEK: углы, переходники, муфты и крышки того же размера. Монтаж выполняется на кронштейны или крепежные профили через NATO-отверстия - шаг отверстий стандартизирован, позволяет использовать универсальные крепления. Соединение секций происходит путем вставки одного лотка в другой - интегрированные замки фиксируют положение без дополнительных болтов. Крышка устанавливается сверху после прокладки кабелей и фиксируется на защелках.

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011 (безопасность оборудования низкого напряжения) и ГОСТ Р 52868-2021 (системы кабеленесущие). Огнестойкость подтверждена испытаниями на воспламеняемость. Материал не содержит токсичных веществ, безопасен при монтаже и эксплуатации. Применение оцинкованной стали исключает образование ржавчины даже при длительном контакте с влагой.

Преимущества

• Высокая прочность благодаря толщине стали 1,2 мм - выдерживает нагрузки от кабелей и механические удары
• Оцинкованное покрытие снижает потребность в обслуживании и продлевает срок службы
• Интегрированные соединители ускоряют сборку трассы - не требуют дополнительного крепежа
• NATO-отверстия позволяют использовать стандартные крепежные решения от других производителей
• Подходит для прокладки любых типов кабелей - от силовых до сетевых и сигнальных

Ограничения применения

• Не предназначен для постоянного погружения в воду - допускается только установка под навесом или в закрытых помещениях
• Крышка не входит в комплект - ее необходимо заказывать отдельно для полноценной защиты
• Не рекомендуется использовать в средах с агрессивными химическими парами (например, в кислотных производствах)
• При монтаже на вертикальных участках требуется дополнительная фиксация каждые 1–1,5 метра

Примеры использования

• Прокладка силовых кабелей в цехе на заводе с высокой запыленностью
• Кабельная трасса в административном здании под потолком, где нужна эстетика и защита от повреждений
• Запитка освещения и контрольных устройств в подвале с повышенной влажностью
• Наружная трасса под навесом на автостоянке или в логистическом комплексе

Практические советы

• Перед монтажом проверьте, что посадочные места под крепление совпадают с вашими кронштейнами - NATO-отверстия имеют стандартный шаг 50 мм
• При необходимости удлинить трассу используйте только оригинальные соединительные элементы IEK - они гарантируют плотность стыка
• Для кабелей большого диаметра убедитесь, что суммарный объем не превышает 40% от внутреннего объема лотка - это предотвращает перегрев
• Если лоток будет установлен на открытом воздухе, обязательно закрывайте его крышкой - это сохраняет целостность оцинковки и защищает кабели от осадков
• Артикул cln10-050-500-3 - один из самых популярных в серии ESCA; для частых проектов стоит иметь запас на складе
