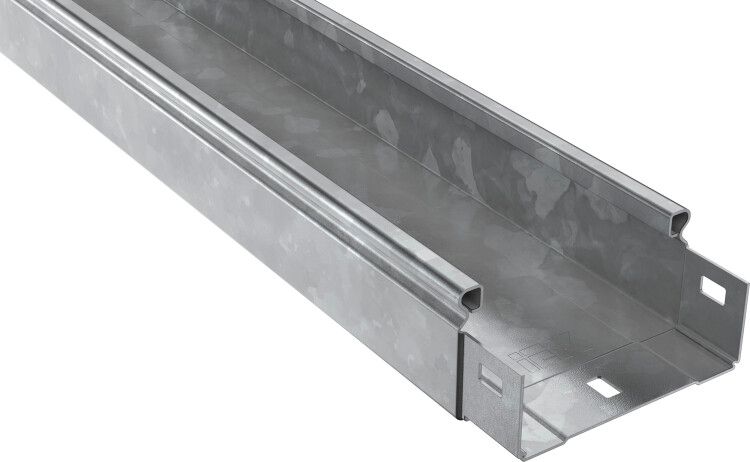

Лоток неперфорированный 100х50 L3000 сталь 1.2мм HDZ ИЭК CLN10-050-100-120-3-M-HDZ IEK

Лоток неперфорированный 50х100х3000-1.2 HDZ сталь от бренда IEK - это прочный металлический кабельный канал с горячим цинкованием, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на улице под навесом. Артикул cln10-050-100-120-3-m-hdz входит в серию ESCA и сочетает долговечность, огнестойкость и возможность сборки длинных трасс без дополнительных опор.

Назначение и область применения

Лоток неперфорированный 50х100х3000-1.2 HDZ сталь используется для прокладки кабелей напряжением до 1000 В. Подходит для внутренней и наружной прокладки: в производственных цехах, офисах, торговых центрах, на транспортных терминалах и под навесами на открытых площадках. Благодаря защите от влаги и пыли, его можно применять в условиях повышенной влажности. Для полной герметизации рекомендуется использовать крышку - она продается отдельно.

Технические характеристики

• Размеры: 50×100 мм, длина 3000 мм
• Материал: сталь с толщиной стенки 1,2 мм
• Защитное покрытие: горячее цинкование (HDZ) - устойчиво к коррозии даже при механических повреждениях
• Исполнение: с интегрированным соединителем - позволяет собирать трассу без дополнительных фланцев
• Огнестойкость: да - выдерживает высокую температуру без потери целостности
• Наличие NATO-отверстий: да - обеспечивают надёжное крепление к кронштейнам и несущим конструкциям
• Цвет: серый
• Срок службы: 20 лет при правильной установке и эксплуатации
• Соответствие нормам: ГОСТ 14918-80, IEC 61537

Совместимость и монтаж

Лоток неперфорированный 50х100х3000-1.2 HDZ сталь совместим с другими элементами системы ESCA: углами, переходниками, заглушками и крышками. Интегрированный соединитель позволяет легко состыковывать несколько лотков без болтов - достаточно совместить замки и зафиксировать. Крепится к стенам или потолкам через NATO-отверстия с помощью шпилек, хомутов или кронштейнов. Учитывайте, что при прокладке на расстояниях более 1,5 метра между точками крепления требуется усиленная поддержка - система рассчитана на нагрузку с учётом этого.

Безопасность и стандарты

Изделие соответствует требованиям техрегламента IEC 61537 и ГОСТ 14918-80. Горячее цинкование обеспечивает электроизоляцию от корпуса, а огнестойкость предотвращает распространение пламени. Лоток не содержит материалов, выделяющих токсичные вещества при нагреве.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,2 мм
• Устойчивость к коррозии - цинкование сохраняет защиту даже после резки или сверления
• Возможность создания длинных трасс без промежуточных опор - благодаря жёсткой конструкции и интегрированному соединителю
• Поддержка стандарта NATO - ускоряет монтаж и снижает риск перекоса при креплении
• Совместимость с широким спектром аксессуаров IEK - упрощает проектирование и ремонт

Ограничения применения

• Не предназначен для постоянного погружения в воду - хотя защищён от влаги, он не является водоупорным контейнером
• Крышка не включена в комплект - её необходимо заказывать отдельно, если нужна герметизация
• Не рекомендуется для использования в средах с агрессивными химикатами (например, кислоты, щёлочи) - цинк может разрушаться
• При монтаже в местах с частыми вибрациями требуются дополнительные демпфирующие элементы

Примеры использования

• Прокладка силовых кабелей в цехе на заводе
• Сборка трассы для слаботочных сетей (LAN, CCTV) в административном здании
• Кабельная трасса под навесом на автостоянке
• Обустройство кабельных путей в складских помещениях с высокой влажностью

Практические советы

• Перед монтажом проверьте, чтобы все лотки одной трассы имели одинаковое исполнение - особенно важно для соединителей
• При необходимости резки используйте ножницы по металлу - не допускайте перегрева, чтобы не нарушить цинковое покрытие
• Для крепления к бетону применяйте анкерные болты через NATO-отверстия; для металлоконструкций - самонарезающие винты
• Если трасса проходит через зоны с возможным попаданием воды - обязательно закрывайте лоток крышкой
• Артикул cln10-050-100-120-3-m-hdz подходит для стандартных проектов - при нестандартных нагрузках уточните расчеты с инженером
