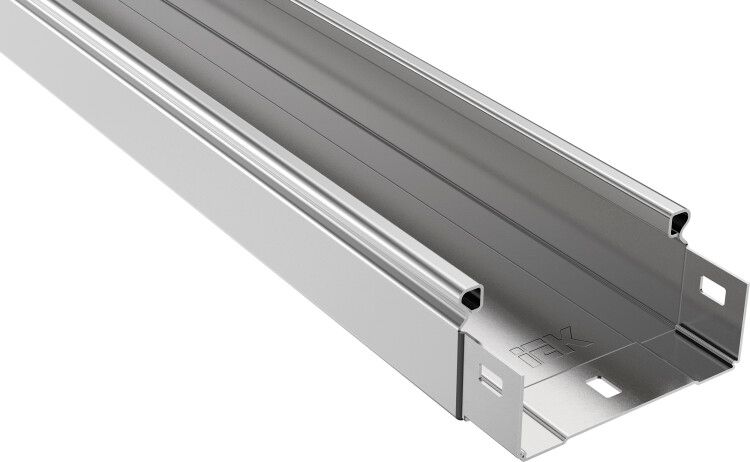

Лоток неперфорированный 50х100х3000 толщ. 1,2 мм | CLN10-050-100-120-3 IEK

Лоток неперфорированный 50х100х3000 толщина 1.2 мм от бренда IEK - это надежный элемент кабеленесущей системы для прокладки силовых и слаботочных кабелей в помещениях и на улице под навесом. Артикул cln10-050-100-120-3 выполнен из оцинкованной стали с интегрированными соединителями и NATO-отверстиями, что упрощает сборку и повышает долговечность.

Назначение и область применения

Лоток неперфорированный 50х100х3000 толщина 1.2 мм используется для прокладки кабелей в кабельных трассах, где важна механическая защита и герметичность. Подходит для внутренней и наружной установки - в производственных цехах, офисах, торговых центрах, на объектах ЖКХ и энергетики. Благодаря оцинкованному покрытию и огнестойкости применяется в условиях повышенной влажности и температурных перепадов. Для полной защиты рекомендуется использовать с отдельно поставляемой крышкой.

Технические характеристики

• Размеры: 50×100×3000 мм (высота × ширина × длина)
• Толщина стенки: 1,2 мм - обеспечивает жесткость при длинных пролетах
• Материал: холоднокатаная сталь с цинковым покрытием - защищает от коррозии
• Покрытие: горячее цинкование - равномерный слой, устойчивый к выцветанию
• Огнестойкость: да - не распространяет пламя, соответствует нормам пожарной безопасности
• Срок службы: до 20 лет при правильной эксплуатации
• Цвет: серый - не требует окраски после монтажа
• Нормативы: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017, IEC 61537

Совместимость и монтаж

Лоток неперфорированный 50х100х3000 толщина 1.2 мм имеет интегрированные соединительные замки - позволяют легко состыковывать элементы без дополнительных фланцев. Наличие NATO-отверстий (стандартные отверстия под болты M6/M8) ускоряет крепление к стенам, потолкам или опорам. Монтаж возможен на любые вертикальные и горизонтальные поверхности. Для сборки трассы используются другие элементы серии ESCA: углы, переходники, крепежи. Крышка продается отдельно - её необходимо заказывать дополнительно для создания закрытой кабельной трассы.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 61537 на кабеленесущие системы и российскому ГОСТ 14918-80. Огнестойкость подтверждает возможность применения в зонах с высокими требованиями к пожарной безопасности. Цинковое покрытие снижает риск возникновения электрохимической коррозии при контакте с другими металлами. Продукция прошла проверку на соответствие требованиям безопасности для промышленного и гражданского использования.

Преимущества

• Высокая прочность благодаря толщине 1,2 мм - выдерживает нагрузки при длинных пролетах
• Цинковое покрытие предотвращает ржавчину даже в сырых средах
• Интегрированные соединители исключают необходимость в дополнительных деталях
• NATO-отверстия обеспечивают универсальное крепление с любым типом кронштейнов
• Совместимость с продукцией серии ESCA - позволяет собирать комплексные трассы без адаптеров
• Не требует обслуживания - срок службы 20 лет без ремонта

Ограничения применения

Лоток неперфорированный 50х100х3000 толщина 1.2 мм не предназначен для прокладки кабелей в местах постоянного погружения в воду (например, в канализационных коллекторах или подземных тоннелях). Также не следует использовать без крышки в условиях активного попадания осадков - хотя цинк защищает от коррозии, открытый лоток не гарантирует герметичность. Не подходит для прокладки кабелей с высокой теплотворной способностью без учета термического режима - требуется расчет допустимой плотности заполнения.

Примеры использования

• Прокладка силовых кабелей в цехах заводов с высокой влажностью
• Кабельные трассы в административных зданиях - от этажных щитов до рабочих мест
• Наружные маршруты под навесом - например, к световым опорам или видеокамерам
• Объекты розничной торговли - для питания POS-терминалов, Wi-Fi точек, сигнализаций
• Аксессуары для систем автоматизации - проводка к датчикам, приводам, контроллерам

Практические советы

• При монтаже на длинных участках (более 2 м) используйте крепления через каждые 1–1,5 м - это предотвратит прогиб
• Перед установкой проверьте посадочные отверстия - они должны быть свободными от заусенец
• Заказывайте крышку отдельно (артикул зависит от модели) - она увеличивает степень защиты IP54+
• Для изгиба трассы используйте угловые элементы серии ESCA - не пытайтесь гнуть сам лоток
• При работе рядом с химически агрессивными средами (например, в химпроизводстве) убедитесь, что цинк не будет взаимодействовать с кислотами - возможно потребуется дополнительная защита
• Соблюдайте минимальный радиус изгиба - он указан в каталоге IEK для каждого типа аксессуара
