Лоток неперфорированный ESCA 500x80x3000, 1.2 мм IEK (ИЭК) CLN10-080-500-3

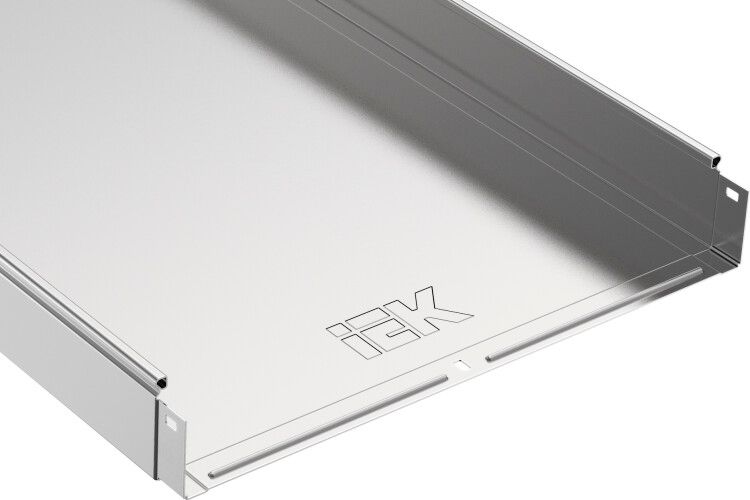

Лоток листовой неперфорированный 500х80х3000 1.2мм от бренда IEK - это прочный металлический кабеленесущий элемент, предназначенный для укладки и защиты кабелей в промышленных и коммерческих системах. Артикул cln10-080-500-3 относится к серии ESCA и подходит для внутренней и наружной прокладки при соблюдении условий эксплуатации.

Назначение и область применения

Лоток листовой неперфорированный 500х80х3000 1.2мм используется для прокладки силовых и слаботочных кабелей в условиях, где требуется надежная механическая защита и герметичность. Применяется в производственных цехах, офисных зданиях, торговых комплексах, на транспортных объектах и под навесами на открытых площадках. Подходит для помещений с повышенной влажностью благодаря оцинкованному покрытию. Для полной защиты рекомендуется использовать вместе с крышкой - она продается отдельно.

Технические характеристики

• Форма: листовой, неперфорированный - без отверстий, что повышает степень защиты от пыли и влаги;
• Размеры: ширина 500 мм, высота 80 мм, длина 3000 мм - позволяет прокладывать длинные участки трассы без лишних стыков;
• Материал: сталь холоднокатаная, толщиной 1,2 мм - обеспечивает жесткость и долговечность;
• Покрытие: горячая оцинковка по ГОСТ 9.307 - защищает от коррозии даже в агрессивной среде;
• Огнестойкость: да - соответствует требованиям пожарной безопасности;
• Цвет: серый - стандартный цвет оцинкованного металла, не требует окраски;
• Срок службы: до 20 лет - при правильном монтаже и соблюдении условий эксплуатации;
• Климатическое исполнение: УХЛ2 - рассчитан на работу при температуре от −40C до +40C и влажности до 98%;
• Нормативы: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017, ТР ТС 004/2011, ГОСТ Р 52868-2021 - соответствие российским и таможенным нормам;
• Соединительный разъем: интегрированный - позволяет легко состыковывать лотки без дополнительных фитингов;
• NATO-отверстия: есть - обеспечивают возможность крепления к стенам, потолкам и опорам стандартными болтами M8–M10.

Совместимость и монтаж

Лоток листовой неперфорированный 500х80х3000 1.2мм совместим с другими элементами системы ESCA: углами, переходниками, крестовинами и крышками. Интегрированные замки позволяют соединять лотки друг с другом без сварки - достаточно просто вставить один элемент в другой. Крепление осуществляется через NATO-отверстия с шагом 500 мм - удобно для установки на профили, кронштейны или анкерные болты. Монтаж возможен как вертикально, так и горизонтально. Для наружной установки используйте только с крышкой - без неё система не обеспечит IP-защиту.

Безопасность и стандарты

Изделие соответствует техническому регламенту ТР ТС 004/2011 (безопасность оборудования для низковольтных сетей) и ГОСТ Р 52868-2021 (системы кабеленесущие). Огнестойкость подтверждена испытаниями - материал не распространяет пламя и сохраняет целостность при нагреве. Оцинкованное покрытие исключает выделение токсичных веществ при перегреве. Все материалы имеют сертификаты соответствия, подтвержденные производителем IEK.

Преимущества

• Высокая механическая прочность благодаря толщине 1,2 мм и однородной структуре прокатной стали;
• Защита от коррозии - оцинковка гарантирует срок службы до 20 лет даже во влажной среде;
• Удобство сборки - интегрированные замки снижают время монтажа и исключают необходимость в дополнительных крепежах для стыков;
• Поддержка стандарта NATO - универсальное крепление совместимо с большинством типов кронштейнов и крепежных систем;
• Совместимость с крышкой - можно полностью закрыть трассу для защиты от пыли, влаги и механических повреждений.

Ограничения применения

• Не предназначен для прокладки в местах постоянного контакта с открытым огнем или высокими температурами выше 100C;
• Без крышки не обеспечивает герметичность - нельзя использовать в условиях прямого попадания воды (например, под дождём без навеса);
• Не подходит для прокладки в зонах с частыми вибрациями без дополнительной демпферной подвески - риск деформации тонкого листа;
• Запрещено использовать в качестве несущего элемента для тяжелого оборудования - только для кабельных трасс.

Примеры использования

• Прокладка силовых кабелей в цехах заводов с высокой запыленностью;
• Система управления освещением в торговых центрах с подвесными потолками;
• Кабельные трассы на автостоянках под навесом - защита от влаги и перепадов температур;
• Слаботочные сети (LAN, CCTV) в административных зданиях с требованиями к эстетике и защите;
• Объекты ЖКХ - лифтовые шахты, подвалы, насосные станции с повышенной влажностью.

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одного типа - смешивание с перфорированными моделями может нарушить целостность трассы;
• При прокладке длинных участков оставляйте компенсационные зазоры 5–10 мм между концами лотков - металл расширяется при нагреве;
• Для крепления используйте болты M8–M10, затягивайте равномерно - перетягивание может деформировать тонкую стенку;
• Крышку устанавливайте после прокладки всех кабелей - она фиксируется на защелках и не требует инструментов;
• Артикул cln10-080-500-3 имеет ширину 500 мм - убедитесь, что ваша трасса имеет достаточное свободное пространство для прохода кабелей и последующего обслуживания.
