Поворот на 90 град. вертикальный внешний 80х500 | CLP1N-080-500 IEK

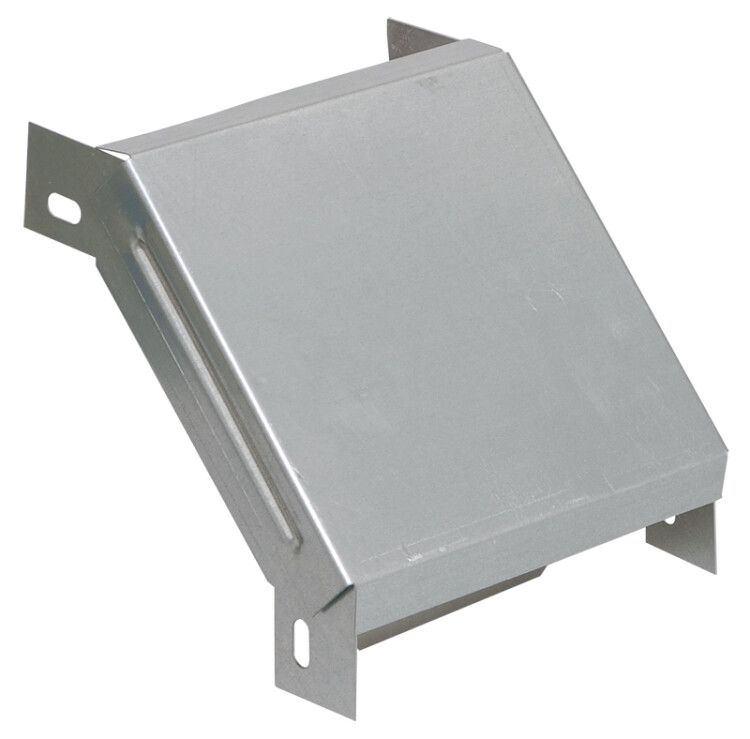

Поворот на 90 гр. вертикальный внешний 80х500 от IEK серии ESCA обеспечивает изменение направления кабельной трассы в вертикальной плоскости при переходе с одного уровня на другой с внешним углом поворота. Деталь предназначена для лотков шириной 500 мм и высотой 80 мм, что определяет её применение в системах с относительно низкими, но широкими сечениями прокладки кабелей. Внутренний радиус изгиба составляет 300 мм, что является критическим параметром при укладке жестких или пучков кабелей, требующих соблюдения минимального радиуса изгиба для предотвращения механических повреждений изоляции. В отличие от плоских угловых секций, данный элемент формирует именно вертикальный переход, меняя высоту прокладки трассы. Изделие поставляется в сборе с крышкой, что исключает необходимость отдельного заказа защитного элемента и обеспечивает готовность к монтажу. Конструкция выполнена из оцинкованной стали толщиной 0,8 мм с покрытием методом Сендзимира, обеспечивающим коррозионную стойкость в условиях эксплуатации от -60 до +60 °C. Соединение с соседними секциями лотка осуществляется болтовым способом через интегрированный соединитель, что упрощает сборку и гарантирует электрический контакт между элементами трассы.
