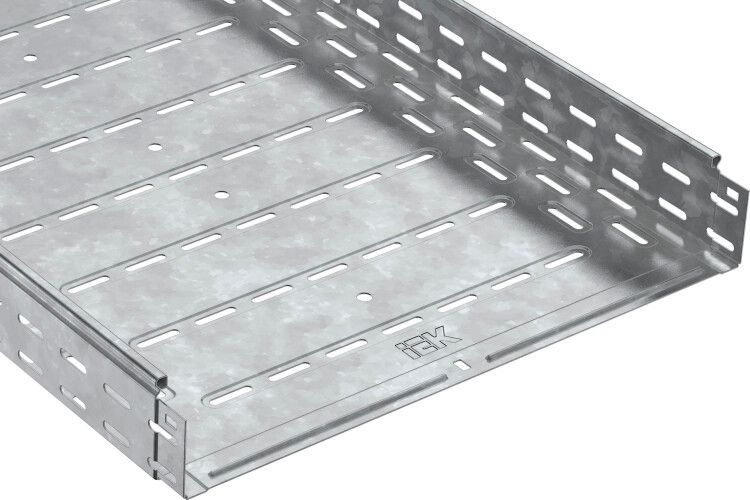

Лоток перфорированный ESCA 80x500x2000, сталь 1.2мм IEK (ИЭК) CLP10-080-500-2

Лоток листовой перфорированный 500х80 L2000 сталь 1.2мм оцинкованный от IEK - это элемент кабеленесущей системы для прокладки силовых и слаботочных кабелей в зданиях и на открытых участках. Артикул clp10-080-500-2 выполнен из оцинкованной стали с перфорацией и интегрированным соединителем, что упрощает сборку и повышает долговечность.

Назначение и область применения

Лоток листовой перфорированный 500х80 L2000 сталь 1.2мм оцинкованный используется для прокладки кабелей напряжением до 1000 В. Подходит для внутренней и наружной прокладки: в производственных цехах, офисах, торговых центрах, на эстакадах и под навесами. Благодаря оцинковке и высокой степени защиты допускается использование в условиях повышенной влажности. Применяется как самостоятельный элемент или с крышкой - для усиленной защиты от пыли, влаги и механических повреждений.

Технические характеристики

• Размеры: ширина 500 мм, высота 80 мм, длина 2000 мм
• Материал: холоднокатаная сталь толщиной 1,2 мм
• Покрытие: горячее оцинкование по ГОСТ 14918-80
• Цвет: 7047 RAL (серый матовый)
• Перфорация: боковые стенки и монтажные отверстия - да
• Исполнение: с интегрированным соединителем для быстрой стыковки
• Огнестойкость: соответствует требованиям пожарной безопасности
• Срок службы: минимум 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Лоток листовой перфорированный 500х80 L2000 сталь 1.2мм оцинкованный совместим с другими элементами системы ESCA от IEK: углами, переходниками, крышками и крепежом. Интегрированный соединитель позволяет легко состыковывать лотки без дополнительных деталей - достаточно совместить замки и зафиксировать болтами через перфорацию. Монтаж осуществляется на кронштейны, подвесы или крепится к стенам/потолкам с помощью анкеров. Перфорация на боковых стенках упрощает фиксацию кабельных стяжек и крепежных планок.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 61537 и российскому ГОСТ 14918-80. Обеспечивает огнестойкость и не распространяет горение. Оцинкованное покрытие предотвращает коррозию даже при контакте с влагой. Для работы в средах с химически активными веществами требуется дополнительная защита - материал не рассчитан на контакт с кислотами и щелочами.

Преимущества

• Высокая прочность благодаря толщине стали 1,2 мм и однородной структуре проката
• Удобство сборки: интегрированный соединитель исключает необходимость в отдельных муфтах
• Вентиляция: перфорация снижает нагрев кабелей и улучшает теплоотвод
• Долговечность: оцинковка гарантирует защиту от ржавчины в течение 20 лет
• Гибкость: можно использовать как с крышкой, так и без - адаптируется под задачи

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP-класс не указан, хотя оцинковка выдерживает влажность
• Не рекомендовано применение в агрессивных химических средах (например, в химпроизводстве без дополнительной защиты)
• Максимальная нагрузка на единицу длины зависит от типа кабелей - необходимо провести расчет согласно нормам ПУЭ
• Не подходит для прокладки в местах с частыми ударными нагрузками - требует дополнительной защиты

Примеры использования

• Прокладка кабелей питания и управления на заводах и в логистических комплексах
• Сборка кабельных трасс в административных зданиях с открытыми потолками
• Подключение оборудования на открытых площадках - под навесом, на станциях обслуживания
• Обустройство кабельных каналов в серверных комнатах с высокой плотностью прокладки

Практические советы

• При монтаже учитывайте посадочные размеры: ширина 500 мм требует свободного пространства не менее 550–600 мм для удобства установки
• Для длинных трасс используйте компенсационные участки - температурные деформации могут вызвать прогиб
• Закрывайте лоток крышкой, если есть риск попадания пыли, воды или сторонних предметов
• Проверьте целостность оцинковки перед установкой - поврежденные места лучше обработать антикоррозийным составом
• Артикул clp10-080-500-2 совместим с крышками и фитингами серии ESCA - заказывайте комплектующие того же бренда (IEK) для гарантированной совместимости
