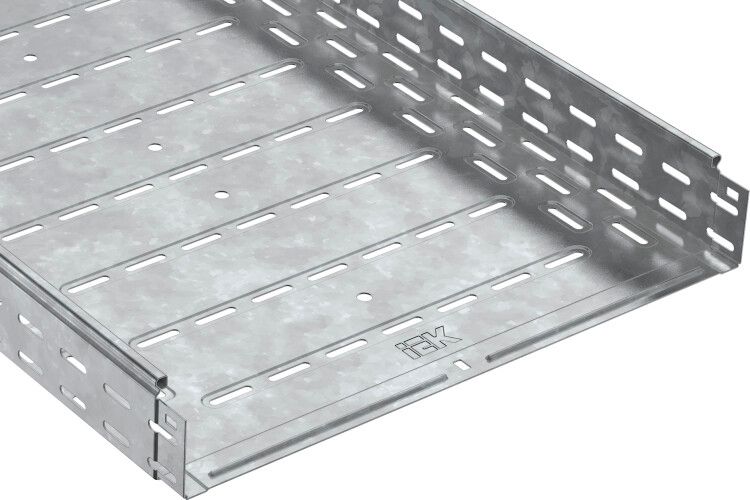

Лоток перфорированный ESCA 500х80х3000, 1.2 мм IEK (ИЭК) CLP10-080-500-3

Лоток перфорированный стальной 80х500х3000 от IEK (ИЭК) - это надежный элемент кабельной системы, предназначенный для прокладки и защиты силовых и слаботочных кабелей в промышленных и коммерческих объектах. Артикул clp10-080-500-3 выполнен из оцинкованной стали с перфорацией и интегрированным соединителем, что упрощает сборку и повышает долговечность.

Назначение и область применения

Лоток перфорированный стальной 80х500х3000 используется для организации кабельных трасс в зданиях и на открытых площадках. Подходит для прокладки кабелей управления, питания, связи и автоматизации. Применяется в производственных цехах, офисах, торговых центрах, на транспорте и в условиях повышенной влажности. Благодаря оцинкованному покрытию и огнестойкости, лоток IEK можно использовать как внутри помещений, так и под навесом на улице.

Технические характеристики

• Материал: сталь холоднокатаная, толщиной 1,2 мм
• Покрытие: горячее цинкование по ГОСТ 9.307, обеспечивающее коррозионную стойкость
• Форма: прямоугольный профиль 80×500 мм, длина 3000 мм
• Перфорация: наличие отверстий по всей длине боковой стенки - для фиксации кабелей и монтажа креплений
• Исполнение: с интегрированным соединителем - позволяет легко состыковывать лотки без дополнительных деталей
• Огнестойкость: соответствие требованиям ГОСТ Р 52868-2021 и ТР ТС 004/2011
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Цвет: серый, матовый
• Нормативный документ: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017

Совместимость и монтаж

Лоток IEK clp10-080-500-3 совместим с другими элементами серии ESCA: углами, переходниками, крышками и крепежом. Интегрированный соединитель позволяет быстро соединять лотки друг с другом - достаточно совместить кромки и зафиксировать болтами. Для монтажа используются кронштейны, хомуты или анкерные болты. Перфорация на боковой стенке позволяет крепить кабели через хомуты или специальные клипсы без сверления. Рекомендуется закрывать лоток крышкой при необходимости защиты от пыли, влаги или механических повреждений.

Безопасность и стандарты

Лоток перфорированный стальной 80х500х3000 соответствует:

• Техническому регламенту ТР ТС 004/2011 - безопасность оборудования низкого напряжения
• ГОСТ Р 52868-2021 - требования к кабельным системам
• ГОСТ 14918-80 - нормы на металлические кабельные лотки

Огнестойкость обеспечивается конструкцией и материалом - при возгорании лоток не распространяет пламя и сохраняет целостность трассы.

Преимущества

• Высокая прочность благодаря толщине стали 1,2 мм и холоднокатаному профилю
• Устойчивость к коррозии - оцинковка защищает даже при повреждении поверхности
• Удобство монтажа - интегрированный соединитель исключает необходимость в дополнительных стыковочных элементах
• Гибкость кабельного управления - перфорация позволяет легко фиксировать провода и менять маршруты
• Поддержка стандартизированной системы ESCA - все комплектующие взаимозаменяемы

Ограничения применения

Не рекомендуется использовать лоток IEK clp10-080-500-3 в следующих условиях:

• В местах постоянного контакта с открытым огнем или высокими температурами выше +40C
• В агрессивных средах - кислоты, щелочи, солевые растворы, пары хлора
• На участках с частыми ударными нагрузками или вибрациями без дополнительной жесткой фиксации
• При прокладке кабелей с наружным диаметром более 80% внутренней высоты лотка (более 64 мм) - возможна перегрузка и затруднение обслуживания

Примеры использования

• Прокладка кабелей управления на конвейерной линии в пищевой промышленности
• Обустройство кабельной трассы в административном здании с множеством слаботочных систем
• Монтаж силовых кабелей под навесом на автостоянке или в логистическом терминале
• Интеграция в систему автоматизации на объектах ЖКХ - лифты, насосные станции, освещение

Практические советы

• При монтаже на потолке используйте кронштейны с шагом не более 1,5 метра - особенно при заполнении лотока на 70–80%
• Перед установкой проверьте, чтобы перфорация была выровнена по одной плоскости - это упрощает крепление кабелей
• Для длительной эксплуатации в сырых помещениях обязательно применяйте крышку - она снижает риск окисления кабелей
• При соединении нескольких лотков убедитесь, что интегрированный соединитель плотно прилегает - иначе возможен люфт и деформация
• Артикул clp10-080-500-3 подходит для замены аналогичных лотков других производителей, если габариты и тип крепления совпадают
