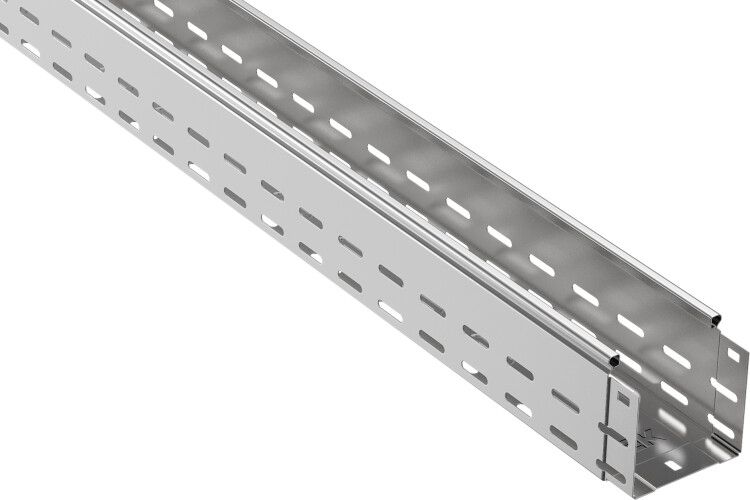

Лоток перфорированный 100х100х3000-1,2 IEK | CLP10-100-100-120-3

Лоток перфорированный 100х100х3000-1,2 сталь 1.2мм оцинкованный от IEK - это прочный и долговечный элемент кабельной системы, предназначенный для упорядоченной прокладки силовых и слаботочных кабелей в зданиях и на открытых площадках. Артикул clp10-100-100-120-3 выполнен из оцинкованной стали с усиленной конструкцией и интегрированным соединителем, что упрощает сборку и повышает надёжность.

Назначение и область применения

Лоток перфорированный 100х100х3000-1,2 сталь 1.2мм оцинкованный используется для прокладки кабелей напряжением до 1000 В. Подходит для внутренней и наружной установки: в производственных цехах, офисах, торговых центрах, на эстакадах и под навесами. Благодаря оцинкованному покрытию и высокой степени защиты, его можно применять в условиях повышенной влажности и агрессивной среды. При использовании с крышкой обеспечивается дополнительная защита от пыли, влаги и механических повреждений.

Технические характеристики

• Размеры: 100×100×3000 мм - ширина и высота профиля 100 мм, длина 3 метра;
• Толщина стенки: 1,2 мм - обеспечивает жёсткость и устойчивость к деформации;
• Материал: холоднокатаная сталь с оцинкованным покрытием - защищена от коррозии;
• Покрытие: горячее цинкование - равномерный слой цинка по всей поверхности;
• Перфорация: наличие монтажных отверстий по всей длине боковой стенки - позволяет фиксировать лоток к стенам, потолкам и опорам;
• Интегрированный соединитель - исключает необходимость в дополнительных крепёжных элементах при стыковке;
• Огнестойкость: соответствие нормам - не распространяет пламя;
• Цвет: серый - стандартный цвет оцинкованного металла;
• Срок службы: до 20 лет - при соблюдении условий эксплуатации.

Совместимость и монтаж

Лоток перфорированный 100х100х3000-1,2 сталь 1.2мм оцинкованный совместим с другими элементами системы ESCA от IEK: углами, переходниками, крышками и крепёжными деталями того же типоразмера. Монтаж выполняется с помощью саморезов или болтов через перфорацию. Интегрированный соединитель позволяет легко состыковывать два лотка без дополнительных муфт - достаточно совместить торцы и закрепить. Для вертикальной установки рекомендуется использовать кронштейны с шагом не более 1,5 м. Укладка кабелей допускается до 80% заполнения сечения лотка.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 61537, который регламентирует требования к металлическим кабеленесущим системам. Огнестойкость подтверждена тестированием - материал не поддерживает горение и не выделяет токсичных веществ при нагреве. Применение в соответствии с правилами ПУЭ и ГОСТ Р 50571 обеспечивает безопасность при эксплуатации в жилых, коммерческих и промышленных объектах.

Преимущества

• Высокая механическая прочность благодаря увеличенной толщине стенки 1,2 мм и усиленному исполнению;
• Защита от коррозии - оцинкованное покрытие служит минимум 20 лет даже во влажной среде;
• Удобство монтажа - перфорация и интегрированный соединитель снижают время сборки;
• Гибкость трассировки - возможность прокладки в любом направлении с использованием аксессуаров ESCA;
• Воздушное охлаждение кабелей - перфорация способствует естественному теплоотводу.

Ограничения применения

Не применяется в местах постоянного контакта с открытым огнем или температурой выше +90 C. Не рекомендован для прокладки в зонах с химически активными парями (например, в кислотных производствах) без дополнительной защиты. Недопустимо использование без крышки в условиях сильного осадка - хотя оцинковка защищает металл, попадание воды внутрь лотка может вызвать коррозию кабелей. Не подходит для подвеса на гибких тросах - требует жёсткой фиксации на опорах.

Примеры использования

• Прокладка силовых кабелей в цехах заводов с частыми мойками оборудования;
• Сборка кабельных трасс в серверных помещениях с высокой плотностью проводов;
• Монтаж слаботочных сетей (LAN, CCTV, сигнализация) в торговых центрах;
• Наружные кабельные маршруты под навесом на автостоянках и логистических комплексах.

Практические советы

• При заказе учитывайте длину 3 м - для длинных трасс используйте несколько лотков с интегрированными соединителями;
• Для вертикальных участков обязательно используйте крепления с шагом 1–1,5 м, чтобы предотвратить прогиб;
• Перед монтажом проверьте, что перфорация совпадает с точками крепления - особенно важно при замене старых систем;
• Если требуется герметизация - всегда комплектуйте лоток крышкой; без неё теряется IP-защита;
• Артикул clp10-100-100-120-3 совместим только с аксессуарами серии ESCA от IEK - другие производители могут иметь отличные габариты.
