Лоток неперфорированный Стандарт 100х50х3000 (24 м/уп) | PR16.0046 Промрукав Строитель

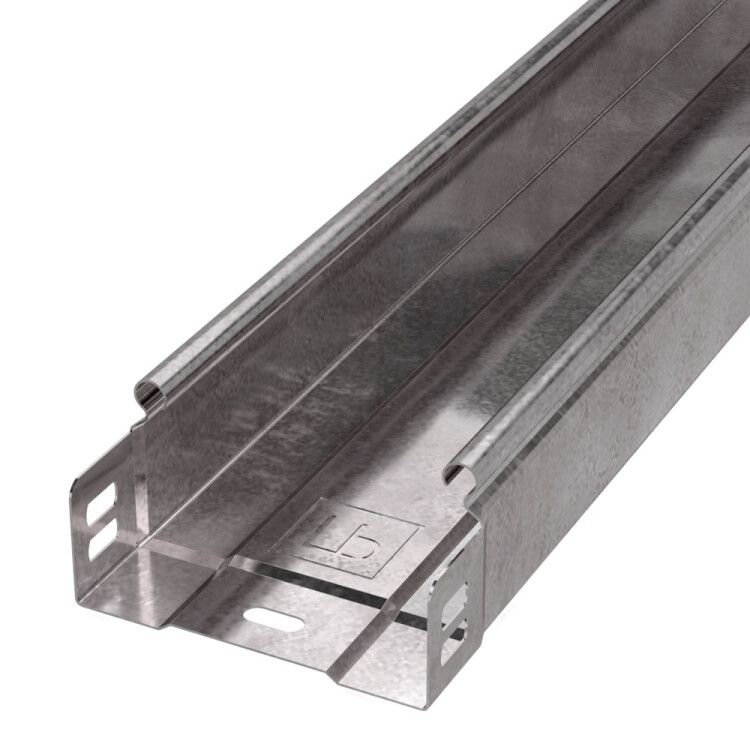

Лоток неперфорированный стальной 100х50х3000 (0.7 мм) Промрукав - это жесткий металлический канал для прокладки кабелей в открытых условиях. Изделие выполнено из оцинкованной стали с интегрированным соединительным разъёмом, обеспечивает надёжную фиксацию и простой монтаж. Артикул pr16.0046 соответствует серийному решению Промрукав для систем кабельной организации.

Назначение и область применения

Лоток неперфорированный стальной 100х50х3000 (0.7 мм) Промрукав предназначен для прокладки силовых и слаботочных кабелей в помещениях и под навесом. Подходит для использования в промышленных зонах, на производственных линиях, в распределительных щитовых, на объектах транспорта и энергетики. Открытый способ монтажа позволяет легко доступ к кабелям для обслуживания и модификаций системы.

Технические характеристики

• Габариты: 100×50×3000 мм (ширина × высота × длина)
• Материал: сталь оцинкованная, покрытие по методу Сендзимира
• Толщина стенки: 0,7 мм
• Покрытие: цинк, толщиной 10–22 мкм
• Температура эксплуатации: от -60 до +100 C
• Степень защиты: IP00 (без крышки), IP20 (с крышкой)
• Цвет: серый
• Нормативный документ: ТУ 25.11.23-001-52715257-2019
• Исполнение: с интегрированным соединительным разъёмом

Совместимость и монтаж

Лоток неперфорированный стальной 100х50х3000 (0.7 мм) Промрукав оснащён интегрированным соединительным разъёмом - это упрощает сборку без дополнительных фитингов. Лотки соединяются друг с другом по длине за счёт замкового механизма. Монтаж осуществляется открытым способом: крепление к стене, потолку или опорам с помощью хомутов, кронштейнов или шпилек. Для герметичности рекомендуется использовать крышку - тогда степень защиты повышается до IP20.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 25.11.23-001-52715257-2019. Цинковое покрытие по методу Сендзимира обеспечивает равномерную антикоррозийную защиту даже на кромках и гнутых участках. Климатическое исполнение УХЛ2 допускает применение в условиях повышенной влажности и перепадов температур, однако не предназначено для постоянного воздействия прямых осадков или агрессивных сред.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали и толщине 0,7 мм
• Интегрированный соединительный разъём исключает необходимость в дополнительных элементах крепления
• Равномерное цинковое покрытие увеличивает срок службы в сравнении с обычным горячим цинкованием
• Поддерживает работу в широком диапазоне температур - от -60 C до +100 C
• Серый цвет не выгорает на свету и хорошо сочетается с промышленными поверхностями

Ограничения применения

• Не применяется в местах с постоянным контактом с водой, маслом, кислотами или щелочами - цинк не устойчив к агрессивным химическим средам
• IP00 без крышки - не защищает от попадания пыли, крупного мусора и случайного прикосновения; требует осторожного расположения
• Не рассчитан на нагрузки выше нормативных - не используется как несущая конструкция для тяжёлого оборудования
• Температура эксплуатации до +100 C - не подходит для близости нагревательных элементов, печей, паровых труб

Примеры использования

• Прокладка кабелей управления между станками на автоматизированной линии
• Организация трассы для сигнальных проводов в распределительном пункте завода
• Фиксация кабелей питания в цехах с частыми мойками (при наличии крышки и соблюдении условий IP20)
• Монтаж вдоль технологических проходов в холодильных камерах (при температуре ниже -40 C)

Практические советы

• Перед монтажом проверьте совпадение внутренних замков - они должны плотно защёлкиваться без усилий
• Для длинных трасс используйте компенсационные участки через каждые 15–20 метров - металл расширяется при нагреве
• При использовании крышки убедитесь, что она полностью закрыта и зафиксирована - иначе IP20 не будет обеспечен
• Не режьте лоток болгаркой без защиты от брызг цинка - образуется опасная пыль. Лучше использовать ножницы по металлу
• Артикул pr16.0046 совместим с другими лотками серии Промрукав того же сечения - можно комбинировать с углами, переходниками и заглушками
