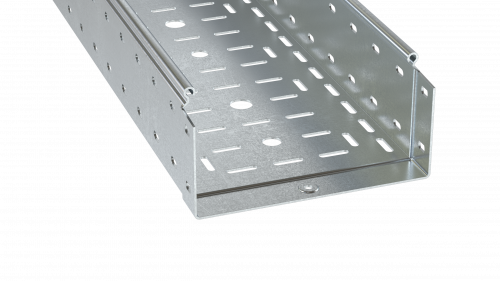

Лоток перфорированный 100х150х3000, 2,0 мм | SPH30115 DKC ДКС

Лоток перфорированный 100х150х3000, 2,0 мм от DKC (ДКС) — это прочный элемент кабельной системы из нержавеющей стали с оцинкованным покрытием, предназначенный для надежного крепления и прокладки силовых и слаботочных кабелей в помещениях и на улице. Артикул sph30115 входит в серию S5 Combitech и сочетает высокую механическую жесткость с долговечностью.

Назначение и область применения

Лоток перфорированный 100х150х3000, 2,0 мм используется для прокладки кабелей в условиях, где важны прочность, устойчивость к коррозии и возможность быстрого монтажа. Подходит для прокладки в промышленных зонах, на объектах энергетики, транспорте, в системах автоматизации. Применяется как внутри помещений, так и на открытых площадках — благодаря оцинкованному покрытию и огнестойкости материал выдерживает воздействие влаги, перепадов температур и повышенную нагрузку.

Технические характеристики

• Размеры: 100 × 150 × 3000 мм (высота борта × ширина основания × длина)
• Толщина стенки: 2,0 мм — обеспечивает повышенную жесткость и несущую способность
• Материал: нержавеющая сталь
• Покрытие: оцинковано по методу Сендзимира — равномерное, плотное цинковое покрытие с высокой адгезией
• Исполнение: с интегрированным соединителем — позволяет легко состыковывать лотки без дополнительных фитингов
• Конструкция: монтажная перфорация в основании — для крепления к стенам, потолкам или опорам болтами или хомутами
• Цвет: серый — единый цветовой стандарт для промышленных решений
• Огнестойкость: соответствует требованиям к негорючим материалам — не поддерживает горение

Совместимость и монтаж

Лоток перфорированный 100х150х3000, 2,0 мм совместим с другими элементами серии S5 Combitech: углы, тройники, переходники и крышки того же формата. Интегрированный соединитель позволяет собирать прямые участки без дополнительных креплений — достаточно просто вставить один лоток в другой. Монтажная перфорация в основании имеет шаг 50 мм — стандартный для большинства крепежных систем. Для установки используются анкерные болты, хомуты или кронштейны с диаметром до M8. Учитывайте вес лотка: при заполнении кабелями он может достигать более 15 кг/м — требуется расчет точек крепления.

Безопасность и стандарты

Лоток перфорированный 100х150х3000, 2,0 мм изготовлен из материалов, не поддерживающих горение, что соответствует нормам пожарной безопасности для промышленных объектов. Оцинкование по методу Сендзимира соответствует ГОСТ 14918 и ISO 1461 — гарантирует длительную защиту от коррозии даже в агрессивных средах. Серия S5 Combitech прошла проверку на соответствие требованиям к кабельным системам в соответствии с IEC 61537.

Преимущества

• Высокая жесткость за счет толщины 2,0 мм — минимизирует прогиб при большой нагрузке
• Оцинкование Сендзимира — в два раза долговечнее обычного гальванического покрытия
• Интегрированный соединитель — снижает время сборки и количество деталей
• Перфорированное основание — удобство крепления и вентиляции кабелей
• Устойчивость к внешним факторам — подходит для влажных, пыльных и агрессивных сред

Ограничения применения

Не рекомендуется использовать лоток перфорированный 100х150х3000, 2,0 мм в контакте с кислотными или щелочными растворами — хотя нержавеющая сталь устойчива, оцинкованное покрытие может повредиться при постоянном воздействии таких сред. Также не предназначен для прокладки в местах с частыми ударными нагрузками или вибрацией выше 10 Гц — возможна усталостная деформация. Не следует применять в качестве несущего элемента для тяжелых трубопроводов или оборудования — только для кабелей.

Примеры использования

• Прокладка кабелей управления на заводах с конвейерными линиями
• Кабельные трассы в распределительных пунктах и подстанциях
• Системы связи и сигнализации на железнодорожных станциях
• Электроснабжение наружного освещения и видеонаблюдения на территории предприятия
• Объекты пищевой и фармацевтической промышленности — требуют легкого мытья и антикоррозийной защиты

Практические советы

• При монтаже на вертикальных поверхностях используйте крепления через каждые 1–1,5 метра — особенно при заполнении лотка кабелями
• Для длинных трасс (более 10 м) предусмотрите компенсационные участки — металл при температурных колебаниях расширяется
• При использовании в сырых помещениях дополняйте лоток крышкой — это продлит срок службы кабелей
• Артикул sph30115 можно комбинировать с крышками и фитингами той же серии — все элементы имеют взаимную совместимость
• Проверьте перед заказом: длина 3 м — это максимальный размер; для больших расстояний потребуется несколько лотков с соединением
