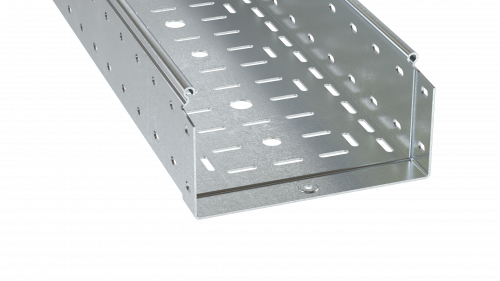

Лоток перфорированный 100х150х4000, 1,0 мм, горячеоцинкованный | SPV40115HDZ DKC ДКС

Лоток перфорированный 100х150х4000 мм, толщина 1.0 мм, горячеоцинкованный от DKC (ДКС) - это прочный и долговечный элемент кабельной трассы, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на улице. Артикул spv40115hdz из серии S5 Combitech сочетает высокую механическую жесткость с защитой от коррозии, что делает его надежным решением для промышленных объектов.

Назначение и область применения

Лоток перфорированный 100х150х4000 мм, толщина 1.0 мм, горячеоцинкованный используется для организации открытых кабельных трасс. Подходит для прокладки кабелей в производственных зонах, на эстакадах, в кабельных каналах, вентиляционных шахтах и других местах с высокой нагрузкой или воздействием внешней среды. Перфорация обеспечивает доступ к кабелям для обслуживания и позволяет естественно рассеивать тепло. Применяется как внутри помещений, так и на открытом воздухе благодаря защите от коррозии.

Технические характеристики

• Размеры: 100 мм (высота борта) × 150 мм (ширина основания) × 4000 мм (длина)
• Толщина стенки: 1,0 мм
• Материал: Нержавеющая сталь
• Покрытие: Горячее цинкование - защитный слой цинка, нанесённый методом погружения в расплавленный металл
• Исполнение: С интегрированным соединителем - позволяет легко состыковывать лотки без дополнительных фитингов
• Конструктивная особенность: Огнестойкость - материал сохраняет целостность при воздействии открытого пламени в течение времени, соответствующего требованиям нормативов для кабельных систем
• Цвет: Серый - естественный цвет горячеоцинкованного покрытия

Совместимость и монтаж

Лоток перфорированный 100х150х4000 мм, толщина 1.0 мм, горячеоцинкованный совместим с другими элементами серии S5 Combitech от DKC. Интегрированный соединитель позволяет быстро и точно стыковать лотки друг с другом - достаточно совместить кромки и закрепить болтами. Для крепления к опорам используются стандартные кронштейны и хомуты с шагом до 1,5 метра. Монтаж возможен как горизонтально, так и вертикально. Учитывайте вес кабелей: при максимальной заполненности рекомендуется снижать шаг опор до 1 м.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости кабельных систем, установленным в ГОСТ Р 53318 и IEC 61537. Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C4 по ISO 12944. Материал не содержит галогенов, что исключает выделение токсичных веществ при нагреве.

Преимущества

• Высокая несущая способность благодаря толщине 1,0 мм и жесткой конструкции
• Устойчивость к коррозии - горячее цинкование защищает даже при повреждении поверхности
• Автономное соединение - экономит время на сборке и минимизирует риск ошибок
• Огнестойкость - безопасно применять вблизи оборудования с высокими температурами
• Перфорация - удобство для прокладки, контроля и модификации трассы без резки

Ограничения применения

Не предназначен для постоянного погружения в воду или контакта с агрессивными химикатами (например, кислотами, щелочами). Хотя покрытие устойчиво к влаге и солевому туману, в условиях сильной коррозионной активности (морской берег, химзаводы) требуется дополнительная защита. Также не следует использовать в качестве несущей конструкции для тяжелого оборудования - лоток предназначен только для кабелей.

Примеры использования

• Прокладка кабелей управления на заводах и в цехах с высокой вибрацией
• Кабельные трассы наружного освещения и связи на промплощадках
• Трассировка сигналов и питания в автоматизированных линиях производства
• Обустройство кабельных каналов в серверных и коммуникационных шкафах

Практические советы

• При монтаже на длинных участках оставляйте компенсационные зазоры между лотками - тепловое расширение может вызвать деформацию
• Для защиты от механических повреждений используйте крышки (совместимые с сериями S5 Combitech)
• Проверьте посадочные размеры перед заказом: внутренняя ширина лотка составляет 130 мм, а высота - 100 мм; это влияет на радиус изгиба и количество кабелей
• Артикул spv40115hdz можно комбинировать с углами, переходниками и крестовинами той же серии - система полностью унифицирована
• При использовании в сырых помещениях регулярно проверяйте состояние соединителей - они должны оставаться плотными и свободными от налета
