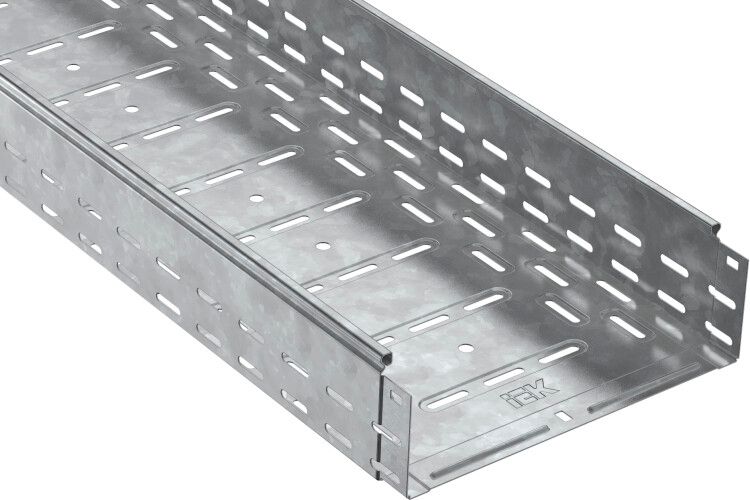

Лоток перфорированный 200х100х3000х0,8мм горячеоцинкованный | CLP10-100-200-3-M-HDZ IEK

Лоток перфорированный 200х100х3000х0,8мм или 100х200х3000мм горячеоцинкованный HDZ от IEK - это прочный и долговечный элемент кабельной системы, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на улице под навесом. Благодаря горячему цинкованию и перфорации, он сочетает защиту от коррозии, удобство монтажа и высокую механическую надёжность. Артикул clp10-100-200-3-m-hdz относится к серии ESCA.

Назначение и область применения

Лоток перфорированный 200х100х3000х0,8мм или 100х200х3000мм горячеоцинкованный HDZ используется для организации кабельных трасс в промышленных, коммерческих и жилых зданиях. Подходит для прокладки кабелей управления, питания, связи и автоматизации. Применяется как внутри помещений, так и на открытых участках под навесом - например, на фасадах, в тоннелях, на эстакадах. Также допускается использование в условиях повышенной влажности, таких как подвалы, насосные станции, тепловые пункты. Совместим с крышками для усиленной защиты от пыли и влаги.

Технические характеристики

• Форма: прямоугольный профиль 100×200 мм или 200×100 мм (обратите внимание: ориентация зависит от установки)
• Длина: 3000 мм
• Толщина стали: 0,8 мм
• Материал: холоднокатаная сталь
• Покрытие: горячее цинкование (HDZ) по ГОСТ 9.307 - защищает от коррозии даже при повреждении поверхности
• Перфорация: наличие монтажных отверстий по всей длине боковых стенок - позволяет крепить лоток к стенам, потолкам и опорам без сверления
• Исполнение: с интегрированным соединителем - упрощает сборку секций без дополнительных деталей
• Огнестойкость: соответствует требованиям ГОСТ Р 52868-2021 - не распространяет пламя
• Цвет: серый (естественный цвет цинкового покрытия)
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Нормативы: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017, ТР ТС 004/2011

Совместимость и монтаж

Лоток перфорированный IEK совместим с другими элементами системы ESCA: углами, переходниками, крышками и крепёжными элементами того же производителя. Интегрированный соединитель позволяет легко состыковывать два лотка без болтов - достаточно вставить один в другой и зафиксировать. Крепление осуществляется через перфорацию с помощью хомутов, шпилек или саморезов. Для вертикального монтажа рекомендуется использовать кронштейны с шагом не более 1,5 метра. Горизонтальная трасса требует опор каждые 1–2 метра, особенно при заполнении на 70% и выше.

Безопасность и стандарты

Изделие соответствует требованиям технического регламента ТР ТС 004/2011 (безопасность электрооборудования) и ГОСТ Р 52868-2021 (электроустановочные изделия для кабельных систем). Материал не выделяет токсичных веществ при нагреве, что важно для закрытых помещений. Огнестойкость обеспечивается конструкцией и материалом - лоток не поддерживает горение и сохраняет целостность при температуре до 750 C в течение 30 минут (по тестовым условиям стандарта).

Преимущества

• Высокая стойкость к коррозии благодаря горячему цинкованию - срок службы в 2–3 раза длиннее, чем у окрашенных аналогов
• Перфорация снижает время монтажа: не требуется предварительное сверление
• Интегрированный соединитель исключает необходимость в отдельных муфтах - экономит материалы и ускоряет сборку
• Лёгкий вес и унифицированные размеры позволяют работать одному человеку
• Подходит для любых типов кабелей - от тонких сигнальных до мощных силовых

Ограничения применения

Не применяется в средах с постоянным контактом с морской водой, кислотами, щелочами или агрессивными химикатами - цинковое покрытие не рассчитано на такие нагрузки. Не следует использовать в местах с частыми ударными нагрузками (например, рядом с движущимся оборудованием без дополнительной защиты). Лоток не является герметичной конструкцией - при необходимости полной защиты от воды необходимо использовать крышку и герметичные соединители. Температурный режим ограничен: не рекомендовано длительное применение при температурах ниже –40 C и выше +60 C без проверки термической стабильности кабелей.

Примеры использования

• Прокладка кабелей в цехах заводов - для питания станков, датчиков и систем автоматики
• Кабельные трассы в торговых центрах - для освещения, видеонаблюдения и POS-терминалов
• Наружные маршруты под навесом - для передачи сигналов между зданиями
• Аппаратные комнаты и серверные - где нужна вентиляция и быстрый доступ к кабелям
• Жилые дома - для групповой прокладки проводов в подъездах и технических этажах

Практические советы

• Выбирая ориентацию лотка (100×200 или 200×100), учтите, что большая сторона должна располагаться горизонтально - это увеличивает жёсткость и несущую способность
• При монтаже на потолок используйте анкерные болты, а не саморезы - они лучше воспринимают динамические нагрузки
• Заполняйте лоток не более чем на 70% от внутреннего объёма - это обеспечит теплоотвод и легкость обслуживания
• Для трасс с большим количеством кабелей используйте крышку - она снижает риск повреждения и улучшает видимость трассы
• Проверьте соответствие диаметра кабелей внутреннему сечению лотка - 100×200 мм подходит для до 15–20 кабелей диаметром до 10 мм каждый
• При заказе нескольких лотков убедитесь, что все имеют одинаковый артикул clp10-100-200-3-m-hdz - различия в толщине или покрытии могут нарушить совместимость
