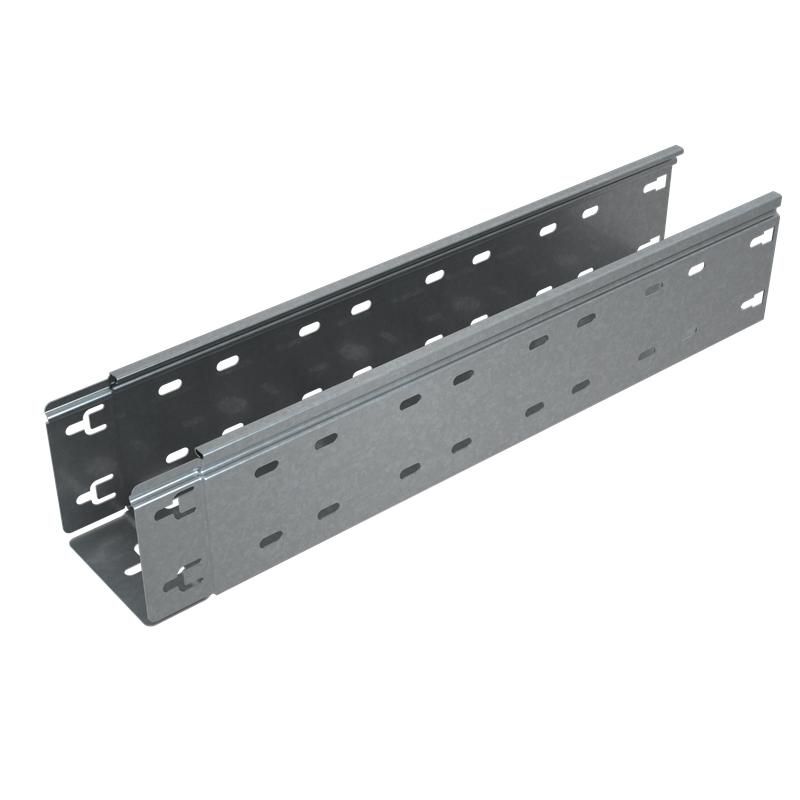

Лоток перфорированный 100х600х1,5 L3000 мм "Быстрый монтаж ПЛЮС" HD | LPplus100-600-1.5-3000 КМ-профиль PL1251

Лоток перфорированный листовой 100х600х1,5 L3000 мм сталь 1.5мм горячее оцинкование КМ-профиль серия ПЛЮС HD предназначен для прокладки кабельных трасс в условиях повышенной влажности, на улице и в слабокоррозийных средах. Благодаря перфорации, оцинкованию и интегрированному соединителю, этот лоток обеспечивает быстрый монтаж и долговечную защиту проводов.

Назначение и область применения

Лоток перфорированный листовой 100х600х1,5 L3000 мм сталь 1.5мм горячее оцинкование КМ-профиль серия ПЛЮС HD применяется для прокладки силовых, сигнальных и коммуникационных кабелей. Подходит для установки внутри помещений, на открытых площадках, в тоннелях, на производствах с высокой влажностью - например, на пищевых предприятиях, в тепличных комплексах, на насосных станциях. Также используется в системах автоматизации, на конвейерах и в распределительных щитовых.

Технические характеристики

• Размеры: высота борта 100 мм, ширина 600 мм, длина 3000 мм
• Толщина стали: 1,5 мм
• Материал: оцинкованная сталь
• Покрытие: горячее цинкование по ГОСТ 9.307-89
• Полезное сечение: 58 524 мм2
• Климатическое исполнение: О(1,2,4) - для умеренного, холодного и жаркого климата
• Цвет: серый
• Перфорация: боковые стенки и монтажная поверхность
• Огнестойкость: соответствует требованиям
• Исполнение: с интегрированным соединителем

Совместимость и монтаж

Лоток перфорированный листовой 100х600х1,5 L3000 мм сталь 1.5мм горячее оцинкование КМ-профиль серия ПЛЮС HD оснащен интегрированным соединителем - это позволяет стыковать секции без дополнительных фитингов. Концы бортов завальцованны на 180°, что предотвращает заедание и порезы кабелей при протяжке. Монтажная перфорация позволяет крепить лоток к стенам, потолкам или опорным конструкциям с помощью болтов или хомутов. Установка возможна как горизонтально, так и вертикально. Для герметичности и защиты от внешних воздействий рекомендуется использовать крышку.

Безопасность и стандарты

Производство лотка выполнено в соответствии с ГОСТ 9.307-89 (горячее цинкование) и ГОСТ 15150-69 (климатические условия). Огнестойкость обеспечена конструкцией и материалом - при возникновении аварии лоток не распространяет пламя и сохраняет целостность. Цинковое покрытие препятствует образованию коррозии даже при длительном контакте с влагой.

Преимущества

• Высокая прочность благодаря толщине 1,5 мм и заводской завальцовке кромок
• Ускоренный монтаж за счет интегрированного соединителя - не нужны дополнительные детали
• Перфорация по всей длине позволяет легко крепить кабели, заземления и крепеж
• Горячее цинкование гарантирует срок службы более 25 лет в агрессивных средах
• Серый цвет не требует окраски после монтажа

Ограничения применения

Не предназначается для эксплуатации в средах с постоянным воздействием кислот, щелочей или солевых растворов - такие условия вызывают разрушение цинкового слоя. Лоток не рассчитан на нагрузки выше допустимых для стальных конструкций толщиной 1,5 мм - избегайте перегрузки тяжелыми пучками кабелей. Без крышек не следует применять в местах с активным попаданием пыли, мусора или животных - они могут повредить кабели.

Примеры использования

• Прокладка кабелей управления на конвейерной линии в пищевой промышленности
• Кабельные трассы наружного освещения и видеонаблюдения на территории объекта
• Распределение сигналов в серверных помещениях с высокой влажностью
• Монтаж кабелей связи в тоннелях метрополитена
• Электроснабжение оборудования в теплицах и парниках

Практические советы

• При проектировании трассы учтите посадочные размеры - ширина 600 мм требует свободного пространства минимум 650–700 мм между препятствиями
• Для длинных участков (>15 м) устанавливайте компенсационные участки или закрепляйте через каждые 2–3 м для предотвращения прогиба
• Обязательно используйте крышки, особенно при прокладке кабелей в местах с риском механических повреждений
• При стыковке нескольких секций проверьте совпадение перфорации - она должна быть выровнена для удобства крепления
• Артикулы pl1251, lpplus100-600-1.5-3000 hd и lpplus100*600*1.5*3000 hd - все обозначают один и тот же лоток; выбирайте любой подходящий формат заказа
