Лоток перфорированный 150х100х2000мм, цинк-ламельный | 35332ZL DKC ДКС

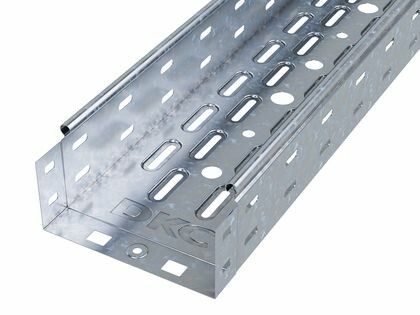

Лоток перфорированный 150х100х2000мм, цинк-ламельный от DKC (ДКС) - это прочный и легкий кабельный канал с перфорацией, предназначенный для прокладки силовых и слаботочных сетей в помещениях и на открытых площадках. Артикул 35332zl относится к серии S5 Combitech и сочетает высокую механическую надежность с антикоррозийной защитой.

Назначение и область применения

Лоток перфорированный 150х100х2000мм, цинк-ламельный используется для организации кабельных трасс в промышленных, коммерческих и инфраструктурных объектах. Подходит для прокладки кабелей в цехах, на элеваторах, в трансформаторных подстанциях, на фасадах зданий и в других местах, где требуется доступ к кабелям для обслуживания. Благодаря перфорации и защищенному покрытию, лоток можно использовать как внутри помещений, так и на улице - при условии установки крышек.

Технические характеристики

• Размеры: 150 мм (ширина) × 100 мм (высота) × 2000 мм (длина)
• Материал: сталь оцинкованная, толщиной 0,7 мм
• Покрытие: цинк-ламель - химически активная магниевая смола с частицами цинка и алюминия
• Полезное сечение: 14 800 мм2
• Перфорация боковой стенки: да - отверстия диаметрами 11 мм, 17 мм, 21 мм для вывода кабелей
• Монтажная перфорация: да - позволяет крепить лоток к стенам, потолкам и опорам болтами или хомутами
• Огнестойкость: соответствует требованиям к негорючим системам
• Цвет: серый
• Исполнение: без разъема - требует дополнительных элементов для соединения

Совместимость и монтаж

Лоток перфорированный 150х100х2000мм, цинк-ламельный совместим с другими элементами серии S5 Combitech от DKC. Соединение между секциями осуществляется методом “мама-папа” - выступы одной детали входят в пазы другой, формируя герметичный и непрерывный контур. Для крепления используются стандартные кронштейны и хомуты через монтажные отверстия. Установка возможна на вертикальные и горизонтальные поверхности. Крышки (в комплект не входят) обеспечивают степень защиты IP10.

Безопасность и стандарты

Лоток изготовлен из негорючего материала и соответствует нормам пожарной безопасности для кабельных систем. Цинк-ламельное покрытие не содержит свинца и безопасно при эксплуатации. Применение в соответствии с ГОСТ Р 50571 и СП 31-110-2003 рекомендовано для промышленного оборудования.

Преимущества

• Высокая несущая способность благодаря усиленной подформовке - до +54% по сравнению с обычными лотками
• Уменьшенный вес за счет перфорации - снижает нагрузку на крепления и ускоряет монтаж
• Эффективная защита от коррозии: цинк-ламель эквивалентен горячему цинкованию по долговечности
• Отверстия для вывода кабелей позволяют легко подключать устройства без резки лотка
• Система “мама-папа” исключает щели между секциями, предотвращая западание кабелей
• Не требует сварки - все соединения выполняются механически

Ограничения применения

• Без крышек лоток имеет степень защиты IP10 - не предназначен для сред с постоянным воздействием воды, масла или агрессивных паров
• Не следует использовать в условиях температур ниже -40C - материал теряет пластичность
• Запрещено применять в качестве несущей конструкции для тяжелого оборудования - только для кабелей
• Длина 2000 мм - при длинных трассах необходимо использовать компенсационные участки или расширители

Примеры использования

• Прокладка кабелей управления на автоматизированных линиях производства
• Кабельные трассы в распределительных пунктах и серверных помещениях
• Наружные маршруты для связи и сигнализации на промплощадках
• Обвязка насосных станций и вентиляционных узлов
• Подвесные трассы в торговых центрах и офисных комплексах

Практические советы

• При проектировании учтите посадочные габариты: ширина 150 мм требует минимум 170–180 мм свободного места для крепления
• Для длительных прямых участков (>10 м) используйте компенсационные переходники - металл при температурных колебаниях расширяется
• Выбирайте крышки с классом защиты IP54/IP65, если есть риск попадания влаги - они совместимы с этим лотком
• При резке лотка используйте ножницы по металлу - зубило или болгарка деформируют перфорацию
• Артикул 35332zl - идеально сочетается с углами, тройниками и заглушками серии S5 Combitech от DKC
