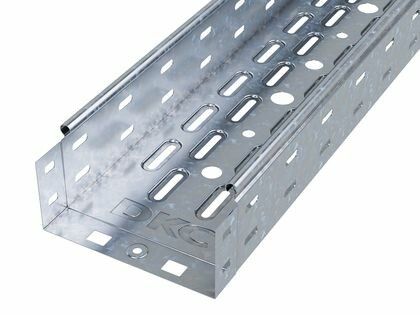

Лоток перфорированный S5 Combitech 150х80х3000, цинк-ламельный DKC (ДКС) 35303ZL

Лоток перфорированный 150х80х3000мм, цинк-ламельный от DKC (ДКС), артикул 35303zl, предназначен для прокладки силовых и слаботочных кабелей в помещениях и на открытых площадках. Его прочная конструкция, перфорация и цинк-ламельное покрытие обеспечивают долговечность, легкий монтаж и надежную защиту проводов.

Назначение и область применения

Лоток перфорированный 150х80х3000мм, цинк-ламельный используется для организации кабельных трасс в промышленных, коммерческих и инфраструктурных объектах. Подходит для прокладки кабелей на станках, конвейерах, в распределительных щитах, на фасадах зданий и в туннелях. Применяется как внутри помещений, так и на открытом воздухе благодаря защищённому покрытию. Удобен там, где требуется частый доступ к кабелям - например, для модификаций или обслуживания.

Технические характеристики

• Размеры: 150 мм (ширина) × 80 мм (высота) × 3000 мм (длина)
• Материал: сталь оцинкованная, толщиной 0,7 мм
• Покрытие: цинк-ламель - химически активная магниевая смола с частицами цинка и алюминия
• Полезное сечение: 12 000 мм2 - позволяет прокладывать значительное количество кабелей
• Перфорация: боковые стенки и дно с отверстиями для вывода кабелей и снижения массы
• Огнестойкость: соответствует требованиям - не распространяет горение
• Цвет: серый
• Исполнение: без разъёма - требует дополнительных элементов для соединения

Совместимость и монтаж

Лоток перфорированный 150х80х3000мм, цинк-ламельный совместим с системой S5 Combitech от DKC. Соединяется методом «мама-папа» - один лоток вставляется в другой без дополнительных креплений, формируя непрерывный контур. Это ускоряет сборку и исключает разрывы в заземлении. Для установки используются кронштейны, подвесы или крепления к стене через монтажную перфорацию в основании. Открытые отверстия позволяют легко вывести кабели в нужном месте без резки лотка.

Безопасность и стандарты

Лоток перфорированный 150х80х3000мм, цинк-ламельный имеет огнестойкое исполнение и не поддерживает горение. При использовании с крышками система достигает степени защиты IP10 - против попадания твёрдых предметов больше 50 мм. Электрохимическая защита покрытия обеспечивает безопасность при контакте с металлическими конструкциями. Все компоненты системы S5 Combitech проходят контроль качества по внутренним стандартам DKC, соответствующим международным нормам для кабельных систем.

Преимущества

• Цинк-ламельное покрытие устойчиво к коррозии - сравнимо с горячим цинкованием, но легче и быстрее в производстве
• Подформовка усиливает жёсткость - несущая способность выше на 54% по сравнению с обычными лотками
• Перфорация снижает вес и даёт возможность выводить кабели без инструментов
• Метод «мама-папа» ускоряет монтаж и создаёт единый заземляющий контур
• Защита кабелей от механических повреждений за счёт гладких кромок и закруглённых углов

Ограничения применения

Лоток перфорированный 150х80х3000мм, цинк-ламельный не предназначен для постоянного погружения в воду или работы в агрессивных средах (например, химических производствах). Без крышки степень защиты IP10 недостаточна для мест с повышенной запылённостью или риском попадания жидкостей. Не рекомендуется использовать в условиях температур ниже -40C - материал теряет пластичность. Также важно соблюдать допустимую нагрузку на единицу длины - превышение может вызвать прогиб.

Примеры использования

• Прокладка кабелей управления на автоматизированных линиях в заводских цехах
• Кабельные трассы в офисных зданиях - для сетевых и телефонных кабелей
• Наружные маршруты - кабели освещения, видеонаблюдения на фасадах
• Энергообъекты - распределительные пункты, трансформаторные подстанции
• Жилые дома - для групповой прокладки кабелей в подвале или на чердаке

Практические советы

• Учитывайте посадочные размеры: ширина 150 мм требует минимум 160–170 мм свободного места для установки с креплениями
• Для длинных участков используйте компенсационные элементы - тепловое расширение может вызвать деформацию
• Заземление обеспечивается автоматически при соединении лотков методом «мама-папа» - проверьте контакт перед вводом в эксплуатацию
• Не режьте лоток для вывода кабелей - используйте готовые перфорированные отверстия
• При работе на открытом воздухе обязательно устанавливайте крышки - они повышают защиту и продлевают срок службы
• Артикул 35303zl - часть серии S5 Combitech; все комплектующие (углы, переходники, крышки) должны быть того же семейства для гарантии совместимости
