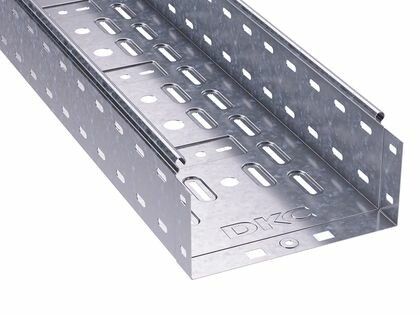

Лоток перфорированный 300х100х2000мм, цинк-ламельный | 35334ZL DKC ДКС

Лоток перфорированный 300х100х2000мм, цинк-ламельный от DKC (ДКС), артикул 35334zl, предназначен для прокладки силовых и слаботочных кабелей в помещениях и на открытых площадках. Его конструкция сочетает прочность, легкий вес и устойчивость к коррозии, что делает его надежным решением для промышленных и инфраструктурных объектов.

Назначение и область применения

Лоток перфорированный 300х100х2000мм, цинк-ламельный используется для организации кабельных трасс в условиях повышенной влажности, запыленности и агрессивной среды. Подходит для прокладки кабелей на заводах, в энергообъектах, транспортных терминалах, наружных установках и в системах автоматизации. Благодаря перфорации и возможности установки крышек, лоток можно применять как в закрытых, так и в открытых зонах.

Технические характеристики

• Размеры: 300 мм (ширина) × 100 мм (высота) × 2000 мм (длина)
• Материал: сталь оцинкованная, толщиной 0,7 мм
• Покрытие: цинк-ламель - химически активная магниевая смола с частицами цинка и алюминия
• Полезное сечение: 29 600 мм2
• Перфорация боковой стенки: да - отверстия диаметром 11 мм, 17 мм, 21 мм для вывода кабелей
• Монтажная перфорация: да - для фиксации к кронштейнам и опорам
• Исполнение: без разъема - требует соединения с другими элементами системы
• Огнестойкость: соответствует требованиям - не распространяет горение
• Цвет: серый
• Степень защиты: IP10 (при использовании крышек - система совместима с крышками DKC S5 Combitech)

Совместимость и монтаж

Лоток перфорированный 300х100х2000мм, цинк-ламельный совместим с комплектующими серии S5 Combitech от DKC. Соединение осуществляется методом “мама-папа” - защелкивающиеся края обеспечивают быстрый сбор и герметичный контакт между секциями. Для крепления используются болты через монтажную перфорацию на кронштейнах, потолочных или настенных опорах. Установка возможна как горизонтально, так и вертикально. Не требуется сварка - все соединения механические.

Безопасность и стандарты

Лоток прошел проверку на огнестойкость и не поддерживает горение. Коррозионная стойкость покрытия цинк-ламель эквивалентна горячему цинкованию, что соответствует требованиям ГОСТ Р 50588 и ISO 1461. Применение крышек повышает степень защиты до IP10, что допускает использование в условиях частичного воздействия воды и пыли.

Преимущества

• Высокая несущая способность благодаря формованной подформовке - усиление конструкции повышает нагрузочную способность на 54%
• Уменьшенный вес за счет перфорации - снижает нагрузку на крепления и ускоряет транспортировку
• Эффективная защита от коррозии - цинк-ламель обеспечивает электрохимическую и барьерную защиту даже при повреждении поверхности
• Удобство обслуживания - перфорация позволяет легко вывести кабели без резки
• Быстрая сборка - система “мама-папа” исключает необходимость в сварке и дополнительных крепежах
• Защита кабелей - гладкая внутренняя поверхность предотвращает повреждение изоляции при прокладке

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP10 не обеспечивает герметичность при напорном водоструе
• Требуется обязательное использование крышек для достижения уровня IP10 - без них защита минимальна
• Не рекомендуется использовать в средах с высокой концентрацией кислот, щелочей или солей - цинк-ламель устойчив, но не бесконечен
• Длина 2000 мм - при длинных трассах необходимо предусматривать компенсационные участки и опоры каждые 1–1,5 метра
• Отсутствие встроенного разъема - для перехода на другие типы лотков нужны переходники или адаптеры

Примеры использования

• Прокладка кабелей управления на конвейерных линиях в пищевой промышленности
• Кабельные трассы в распределительных пунктах на открытых подстанциях
• Системы связи и сигнализации в тоннелях и метро
• Обвязка оборудования на производственных линиях с частым доступом для обслуживания
• Подвесные трассы в цехах с высокой влажностью - например, в мясоперерабатывающих или химических производствах

Практические советы

• При расчете нагрузки учтите, что максимальная плотность заполнения - не более 40% объема лотка, чтобы обеспечить теплоотдачу и удобство замены кабелей
• Для крепления используйте кронштейны с шагом не более 1,2 м - особенно при заполнении лотка тяжелыми кабелями
• При необходимости изменения направления трассы - комбинируйте с угловыми элементами серии S5 Combitech
• Проверьте соответствие диаметра выходных отверстий (11/17/21 мм) внешнему диаметру кабелей - не используйте слишком крупные кабели, которые не войдут
• При монтаже на открытом воздухе всегда устанавливайте крышки - они защищают от осадков и попадания мусора
• Артикул 35334zl - это базовый элемент; для полной системы потребуются заглушки, уголки, ответвители и крышки того же производителя - DKC (ДКС)
