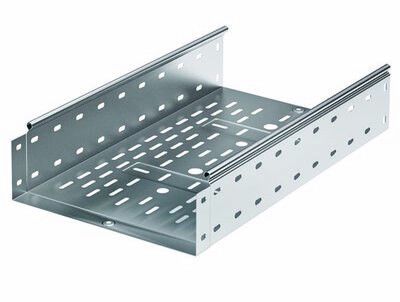

Лоток перфорированный 400х100х2000мм, цинк-ламельный | 35335ZL DKC ДКС

Лоток перфорированный 400х100х2000мм, цинк-ламельный от DKC (ДКС) - это прочный и легкий кабельный канал из оцинкованной стали, предназначенный для прокладки силовых и слаботочных сетей в помещениях и на открытых площадках. Артикул 35335zl соответствует серии S5 Combitech и сочетает высокую механическую надежность с антикоррозийной защитой.

Назначение и область применения

Лоток перфорированный 400х100х2000мм, цинк-ламельный используется для прокладки кабелей в системах электроснабжения и автоматизации. Подходит для монтажа в производственных цехах, на объектах ЖКХ, транспорта, энергетики и наружных трассах. Благодаря перфорации и защищённому покрытию, его можно применять как внутри зданий, так и под открытым небом - например, на эстакадах, в тоннелях или на фасадах.

Технические характеристики

• Размеры: 400 мм (ширина) × 100 мм (высота) × 2000 мм (длина)
• Материал: сталь оцинкованная, толщиной 1 мм
• Покрытие: цинк-ламель - химически активная магниевая смола с частицами цинка и алюминия
• Полезное сечение: 39 500 мм2
• Перфорация боковой стенки: да - отверстия диаметрами 11 мм, 17 мм, 21 мм для вывода кабелей
• Монтажная перфорация: да - позволяет крепить лоток к стенам, потолкам и опорам болтами или хомутами
• Огнестойкость: да - материал не поддерживает горение
• Цвет: серый
• Исполнение: без разъема - требует дополнительных элементов для соединения

Совместимость и монтаж

Лоток перфорированный 400х100х2000мм, цинк-ламельный совместим с другими элементами серии S5 Combitech от DKC. Соединение осуществляется методом “мама-папа” - выступы одного лотка входят в пазы другого, формируя герметичный и непрерывный контур. Для сборки используются стандартные крепления через монтажные отверстия. Установка возможна на вертикальные и горизонтальные поверхности. Крышки (в комплект не входят) обеспечивают степень защиты IP10.

Безопасность и стандарты

Лоток перфорированный 400х100х2000мм, цинк-ламельный соответствует требованиям по огнестойкости и не распространяет пламя. Защитное покрытие цинк-ламель обеспечивает электрохимическую и барьерную защиту от коррозии, сравнимую с горячим цинкованием. Продукция прошла проверку на долговечность в условиях повышенной влажности и агрессивной среды.

Преимущества

• Высокая несущая способность благодаря усиленной подформовке - до +54% против обычных лотков
• Уменьшенный вес за счет перфорации - снижает нагрузку на крепления и ускоряет транспортировку
• Антикоррозийная защита цинк-ламель - равнозначна горячему цинкованию, но без термической деформации
• Отверстия для вывода кабелей позволяют легко подключать провода без резки лотка
• Монтаж “мама-папа” исключает необходимость сварки - экономит время и снижает риск повреждения кабелей

Ограничения применения

• Не предназначен для постоянного погружения в воду - даже с крышками степень защиты IP10 допускает лишь защиту от капель и брызг
• Толщина стали 1 мм не рекомендована для участков с высокими точечными нагрузками (например, где возможно давление тяжелых механизмов)
• Без крышек не обеспечивает защиту от пыли и мелкого мусора - требуется установка дополнительных элементов
• Не совместим с лотками других серий без адаптеров - используйте только компоненты S5 Combitech от DKC

Примеры использования

• Прокладка кабелей управления на конвейерных линиях в пищевых цехах
• Система распределения питания в серверных помещениях
• Наружная трассировка кабелей связи на промышленных объектах
• Электропроводка в подземных переходах и тоннелях с высокой влажностью
• Обвязка оборудования на АЗС и нефтеперерабатывающих заводах

Практические советы

• При выборе длины учтите, что лоток имеет фиксированную длину 2 метра - для длинных трасс используйте несколько элементов с соединением “мама-папа”
• Для крепления к металлическим поверхностям используйте самонарезающие болты; к бетону - анкерные крепления
• При необходимости отвести кабель большего диаметра - просверлите отверстие самостоятельно, соблюдая осторожность, чтобы не повредить покрытие
• При монтаже на открытом воздухе обязательно закрывайте торцы и соединения - это продлит срок службы и повысит уровень защиты
• Проверьте соответствие посадочного профиля перед заказом - лоток 400×100 мм требует совпадения с другими элементами серии S5 Combitech
