Лоток перфорированный 500х 50х3000мм, цинк-ламельный | 35267ZL DKC ДКС

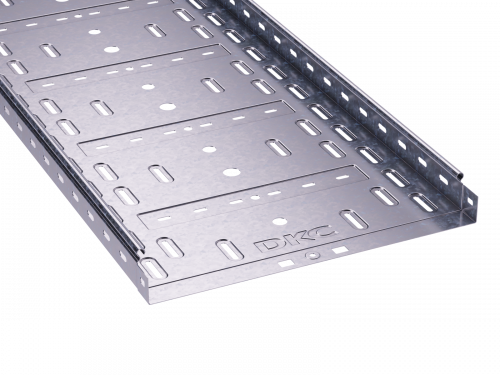

Лоток перфорированный 500х50х3000мм, цинк-ламельный от DKC (ДКС) - это прочный и легкий кабельный канал из оцинкованной стали, предназначенный для прокладки силовых и слаботочных сетей в помещениях и на открытых площадках. Артикул 35267zl входит в серию S5 Combitech и сочетает высокую механическую надежность с антикоррозийной защитой.

Назначение и область применения

Лоток перфорированный 500х50х3000мм, цинк-ламельный используется для прокладки кабелей в системах электроснабжения и автоматизации. Подходит для монтажа на стенах, потолках, в технологических каналах, на эстакадах и в промышленных зонах. Применяется в объектах энергетики, машиностроения, ЖКХ, логистике и на транспорте. Благодаря перфорации и открытым сторонам - удобен для контроля состояния кабелей, добавления новых проводов и вентиляции.

Технические характеристики

• Размеры: 500 мм (ширина) × 50 мм (высота) × 3000 мм (длина)
• Материал: сталь оцинкованная, толщиной 1 мм
• Покрытие: цинк-ламель - химически активная магниевая смола с частицами цинка и алюминия
• Полезное сечение: 24 500 мм2 - позволяет прокладывать значительное количество кабелей
• Перфорация: боковые стенки perforated - для выхода кабелей; также есть монтажная перфорация для фиксации к кронштейнам
• Цвет: серый
• Огнестойкость: соответствует требованиям к негорючим материалам
• Степень защиты: IP10 (при установке крышки - до IP54)

Совместимость и монтаж

Лоток перфорированный 500х50х3000мм, цинк-ламельный совместим с другими элементами серии S5 Combitech от DKC. Соединяется методом “мама-папа” - без дополнительных крепежей, за счет выступов и углублений на торцах. Это обеспечивает быстрый сбор и герметичный контакт между секциями. Для крепления используются болты через монтажную перфорацию. Установка возможна на вертикальные и горизонтальные поверхности с помощью кронштейнов, хомутов или креплений типа “ласточкин хвост”. Нет необходимости в сварке - все работы выполняются с помощью ручного инструмента.

Безопасность и стандарты

Лоток перфорированный 500х50х3000мм, цинк-ламельный изготовлен из материалов, соответствующих нормам пожарной безопасности. Огнестойкость обеспечивается за счет негорючего металлического основания. Покрытие цинк-ламель не содержит токсичных веществ и безопасно при эксплуатации в закрытых и открытых условиях. Электрохимическая защита снижает риск возникновения гальванических процессов при контакте с другими металлами.

Преимущества

• Увеличенная несущая способность благодаря формованному профилю - до +54% по сравнению с плоскими лотками
• Цинк-ламельное покрытие обеспечивает долговечность, сравнимую с горячим цинкованием, даже при механическом воздействии
• Перфорация снижает массу изделия, упрощает транспортировку и монтаж
• Открытые стороны позволяют легко добавлять/заменять кабели без демонтажа всего участка
• Метод “мама-папа” исключает необходимость в дополнительных деталях соединения - экономит время и материалы
• Не требует окраски или обслуживания после установки

Ограничения применения

• Не предназначен для постоянного погружения в воду - степень защиты IP10 не гарантирует герметичность без крышек
• При использовании в агрессивных средах (например, химические производства) требуется проверка совместимости с типом агрессии - цинк-ламель устойчив, но не ко всем кислотам и щелочам
• Толщина материала 1 мм делает лоток менее подходящим для очень тяжелых нагрузок (>80 кг/м) - для таких задач рекомендуются лотки большей толщины
• Не имеет встроенного разъема - для переходов на другие направления нужны дополнительные комплектующие (углы, тройники)

Примеры использования

• Прокладка кабелей управления на заводе по производству оборудования
• Система распределения питания в распределительном пункте на улице
• Кабельные трассы в логистическом терминале - для связи, видеонаблюдения и автоматики
• Электропроводка в многоэтажном жилом доме - в технических этажах и шахтах
• Подвесные трассы на эстакадах и в промзонах с высокой влажностью

Практические советы

• При расчете количества кабелей - используйте полезное сечение 24 500 мм2, но оставьте запас 20–30% для тепловыделения и будущего расширения сети
• Для наружной установки обязательно используйте крышки - они повышают класс защиты до IP54 и защищают от осадков
• При монтаже на длинных участках - учитывайте температурное расширение: оставляйте зазоры 5–10 мм между концами лотков
• При работе с острыми кромками - используйте защитные насадки на кабели, чтобы избежать повреждения изоляции
• Артикул 35267zl совместим с другими элементами серии S5 Combitech - заказывайте всю систему одним комплектом для гарантированной совместимости
