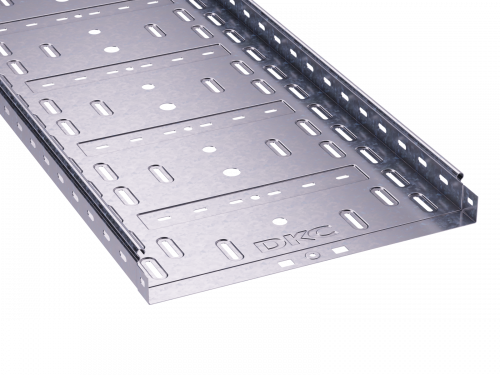

Лоток перфорированный S5 Combitech 500x50x3000, горячее цинкование DKC 35267HDZ

Лоток перфорированный 500х50х3000 мм, сталь 1 мм, горячеоцинкованный от DKC (ДКС) - это прочный и легкий элемент кабельной трассы, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на улице. Артикул 35267hdz входит в серию S5 Combitech и сочетает высокую механическую надежность с устойчивостью к коррозии.

Назначение и область применения

Лоток перфорированный 500х50х3000 мм, сталь 1 мм, горячеоцинкованный используется для организации открытых кабельных трасс в промышленных, коммерческих и инфраструктурных объектах. Подходит для прокладки кабелей в цехах, на элеваторах, в подстанциях, на фасадах зданий и в других условиях, где требуется доступ к кабелям для обслуживания. Применяется как внутри помещений, так и на открытом воздухе благодаря защите от коррозии и климатическому исполнению УХЛ(1,5).

Технические характеристики

• Размеры: ширина 500 мм, высота 50 мм, длина 3000 мм
• Материал: сталь оцинкованная, толщиной 1 мм
• Покрытие: горячее цинкование - обеспечивает долговечную защиту от ржавчины
• Полезное сечение: 24 500 мм2 - позволяет размещать значительный объем кабелей
• Перфорация: боковые стенки perforated - снижают массу и обеспечивают вентиляцию; монтажная перфорация - для крепления к опорам
• Огнестойкость: соответствует требованиям - не распространяет пламя
• Исполнение: без разъема - требует дополнительных комплектующих для соединения
• Цвет: серый
• Климатическое исполнение: УХЛ(1,5) - работает при температуре от −40C до +40C и в условиях повышенной влажности

Совместимость и монтаж

Лоток перфорированный 500х50х3000 мм, сталь 1 мм, горячеоцинкованный совместим с системой S5 Combitech от DKC. Соединение осуществляется методом «мама-папа» - один край лотка вставляется в другой, формируя герметичный и непрерывный канал. Для крепления используются болты через монтажную перфорацию. Крышки (входят в комплект системы) повышают степень защиты до IP10, предотвращая попадание крупного мусора и капель воды. Не требуют сварки - сборка выполняется вручную.

Безопасность и стандарты

Лоток соответствует требованиям к огнестойкости и не выделяет токсичных веществ при нагреве. Горячее цинкование соответствует ГОСТ 14918 и обеспечивает срок службы более 25 лет в агрессивных средах. Климатическое исполнение УХЛ(1,5) гарантирует работу в условиях холодного и влажного климата.

Преимущества

• Высокая несущая способность - за счет подформовки (ребра жесткости) нагрузка возрастает на 54% по сравнению с обычными лотками
• Сниженный вес - перфорация уменьшает массу без потери прочности
• Доступ к кабелям - отверстия позволяют легко выводить провода без демонтажа
• Устойчивость к коррозии - горячее цинкование защищает даже при повреждении поверхности
• Быстрый монтаж - система «мама-папа» исключает необходимость в сварке и сложных креплениях
• Защита кабелей - гладкая внутренняя поверхность предотвращает повреждение изоляции при протяжке

Ограничения применения

• Не предназначен для прокладки в местах постоянного контакта с химически активными жидкостями (кислоты, щелочи) - даже оцинкованная сталь может подвергнуться коррозии при длительном воздействии
• Без крышек степень защиты - IP10, то есть не защищен от брызг и пыли - для таких условий обязательно использование крышек
• Не рекомендован для установки в зонах с частыми ударными нагрузками - например, рядом с движущимся оборудованием без дополнительной защиты
• Длина 3000 мм - при длинных трассах необходимо использовать поддерживающие кронштейны с шагом не более 1,5–2 метров

Примеры использования

• Прокладка кабелей управления на конвейерных линиях в пищевой промышленности
• Кабельные трассы в распределительных пунктах на открытых площадках
• Подключение оборудования в цехах с высокой запыленностью
• Электроснабжение насосных станций и вентиляционных шахт
• Обвязка автоматизированных линий в логистических комплексах

Практические советы

• При проектировании трассы учтите посадочные размеры: ширина 500 мм требует свободного пространства минимум 550 мм между препятствиями
• Для вертикальных участков используйте крепления каждые 1,2–1,5 м - особенно при большой плотности кабелей
• Закрывайте лоток крышками, если он расположен в зоне возможного попадания влаги - даже при UHL(1,5) без крышек риск коррозии выше
• При необходимости удлинения - соединяйте лотки только методом «мама-папа» - не режьте и не сваривайте сами
• Артикул 35267hdz совместим с другими элементами серии S5 Combitech - кронштейны, углы, переходники - выбирайте комплектующие того же производителя для гарантированной совместимости
