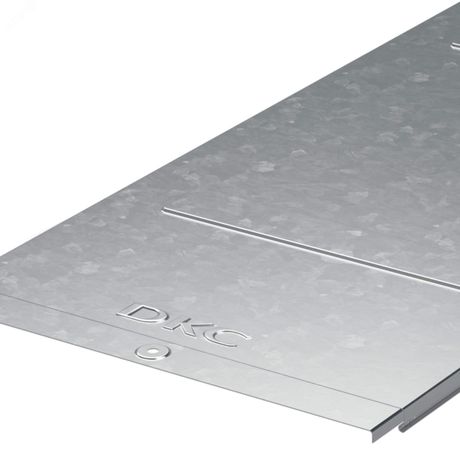

Крышка на лоток с заземлением основание 500мм L=3000 горячеоцинкованная - 35527HDZ ДКС

Крышка для кабельного лотка с заземлением основание 500 мм L=3000 мм горячеоцинкованная - элемент системы S5 Combitech HDZ, обеспечивающий механическую защиту кабелей, герметичность и надёжное заземление металлических лотков. Бренд DKC (ДКС) предлагает эту крышку как часть проверенной решения для промышленных объектов с высокими требованиями к долговечности.

Назначение и область применения

Крышка для кабельного лотка с заземлением основание 500 мм L=3000 мм горячеоцинкованная используется для закрывания верхней части лотков шириной 500 мм и длиной 3 метра. Она защищает кабели от внешних воздействий - пыли, брызг воды, механических ударов и случайного контакта. Особенность этой крышки - наличие заземляющего контакта, который обеспечивает электрическую связь между лотком и корпусом оборудования, что важно для безопасности в электроустановках. Применяется на производствах, в энергообъектах, на транспорте, в помещениях с повышенной влажностью и агрессивными условиями.

Технические характеристики

• Ширина: 500 мм - совпадает с базовым шагом лотков системы S5 Combitech;
• Длина: 3000 мм - соответствует стандартной длине лотков, не требует резки при установке;
• Материал: сталь с гальванопокрытием - основа прочная, покрытие защищает от коррозии;
• Толщина стенки: 0.7 мм - достаточна для жёсткости, но сохраняет лёгкость монтажа;
• Заземление: есть контактный выступ, обеспечивающий проводимость через всю систему;
• Фиксация: защелка - быстрое крепление и демонтаж без инструментов;
• Цвет: серый - единый цвет всей системы S5 Combitech HDZ;
• Климатическое исполнение: УХЛ(1,5) - работает при температуре от −50C до +40C, допускает влажную среду;
• Огнестойкость: да - материал не поддерживает горение, соответствует нормам противопожарной безопасности;
• Степень защиты: IP44 (при использовании с уплотнителем) - защита от брызг и твёрдых предметов >1 мм.

Совместимость и монтаж

Эта крышка совместима с любыми лотками серии S5 Combitech шириной 500 мм - как перфорированными, так и сплошными. Монтировать её просто: совмещаем край крышки с кромкой лотка и нажимаем до щелчка. Защелки расположены равномерно по длине, позволяют плотно прилегать даже при деформации поверхности. При необходимости - например, при нагрузке или вибрациях - можно дополнительно зафиксировать крышки болтом через специально предусмотренные отверстия. Заземление происходит автоматически: металлический контакт крышки замыкается с профилем лотка при установке. Нет нужды в дополнительных перемычках.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ГОСТ Р 50571 и IEC 61537 для кабельных систем. Горячее цинкование снижает риск возникновения точечной коррозии, продлевая срок службы. Огнестойкость подтверждает безопасность при аварийных ситуациях. Электрическая целостность заземления контролируется при тестировании системы - сопротивление переходного контакта не превышает установленных значений.

Преимущества

• Автоматическое заземление - исключает необходимость вручную прокладывать шины;
• Высокая стойкость к коррозии благодаря горячему цинкованию - особенно актуально в морском воздухе, химических цехах, на открытых площадках;
• Быстрая сборка и разборка - экономит время при обслуживании кабельных трасс;
• Единство системы - все компоненты S5 Combitech HDZ взаимозаменяемы и легко комбинируются;
• Не требуется окраска после монтажа - готовое покрытие сразу функционально и эстетично.

Ограничения применения

• Не предназначен для постоянного погружения в воду - степень защиты IP44 не гарантирует герметичность при затоплении;
• Не следует использовать в средах с концентрацией кислот выше pH 4 - цинк может растворяться;
• Подходит только для лотков шириной точно 500 мм - несовместима с другими размерами;
• Толщина 0.7 мм делает её менее устойчивой к большим механическим нагрузкам сверху - не стоит расставлять оборудование прямо на крышке.

Примеры использования

• Производственные участки с конвейерами - где кабеля должны быть защищены от масла, опилок и вибраций;
• Аварийные системы освещения в подземных парковках - там, где важны защита от влаги и заземление;
• Объекты пищевой промышленности - регулярная мойка требует антикоррозийного покрытия;
• Наружные кабельные трассы на заводах - крышка выдерживает перепады температур и осадки;
• Энергетические подстанции - где необходимо гарантированное заземление всех металлоконструкций.

Практические советы

• Перед монтажом проверьте, что лоток имеет правильную ширину - 500 мм, и не деформирован;
• Если система работает во влажной среде - используйте уплотнители (они входят в комплект S5 Combitech);
• При длинных трассах (>10 м) рекомендуется делать контрольные точки заземления каждые 5–7 метров - хотя крышка сама создаёт связь, дополнительные перемычки увеличат надёжность;
• Не забудьте проверить контакт заземления после установки - он должен быть видимым и плотным;
• При ремонте или модификации трассы - крышку можно снимать многократно без потери качества защёлки;
• Храните изделие в сухом месте - даже с хорошим покрытием длительный контакт с водой может вызвать белый налёт цинка (не влияет на работу, но портит внешний вид).
