Лоток перфорированный 500х80х3000мм, горячеоцинкованный | 35307HDZ DKC ДКС

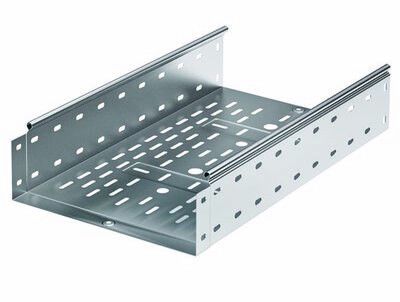

Лоток перфорированный 500х80х3000мм, сталь 1мм, горячеоцинкованный от DKC (ДКС) — это прочный и легкий элемент кабельной трассы, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на улице. Артикул 35307hdz относится к серии S5 Combitech Специсполнение HDZ и обеспечивает надежную работу в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Лоток перфорированный 500х80х3000мм, сталь 1мм, горячеоцинкованный используется для организации открытых кабельных трасс. Подходит для прокладки кабелей в промышленных зонах, на объектах ЖКХ, энергетике, транспорте и наружных установках. Благодаря перфорации и защите от коррозии, его можно применять как внутри помещений, так и на открытом воздухе — например, на эстакадах, в тоннелях или возле производственных линий.

Технические характеристики

• Размеры: ширина 500 мм, высота 80 мм, длина 3000 мм
• Толщина материала: 1 мм
• Материал: сталь с горячим цинкованием
• Полезное сечение: 39 500 мм² — позволяет прокладывать значительное количество кабелей
• Перфорация: боковые стенки и монтажная поверхность имеют отверстия для фиксации и вывода кабелей
• Огнестойкость: соответствует требованиям — не распространяет пламя
• Цвет: серый
• Климатическое исполнение: УХЛ(1,5) — работает при температуре от −50°C до +40°C, в условиях повышенной влажности
• Степень защиты: IP10 (при использовании крышек — до IP54)
• Исполнение: без разъема — требует дополнительных комплектующих для соединения

Совместимость и монтаж

Лоток перфорированный 500х80х3000мм, сталь 1мм, горячеоцинкованный совместим с системой S5 Combitech. Соединение осуществляется методом «мама-папа» — один край лотка вставляется в другой, образуя герметичный и непрерывный контур. Для крепления используются болты через монтажную перфорацию. Рекомендуется использовать кронштейны, подвесы и крышки из той же серии. Крышка обязательна для достижения степени защиты выше IP10.

Безопасность и стандарты

Лоток соответствует требованиям к огнестойкости и не выделяет токсичных веществ при нагреве. Горячее цинкование обеспечивает долговечность и безопасность при контакте с кабелями. Применение в соответствии с ГОСТ Р 50571 и СП 31-110-2003. Сертифицирован для работы в условиях УХЛ(1,5).

Преимущества

• Высокая несущая способность благодаря формованному профилю — до 54% выше, чем у обычных лотков аналогичного сечения
• Сниженный вес за счет перфорации — удобнее транспортировать и монтировать
• Устойчивость к коррозии — горячее цинкование защищает сталь даже при механических повреждениях покрытия
• Отверстия для вывода кабелей позволяют легко подключать оборудование без демонтажа участка трассы
• Метод «мама-папа» исключает необходимость сварки — снижает время монтажа и стоимость работ
• Конструкция предотвращает перегиб и повреждение кабелей при прокладке

Ограничения применения

• Не предназначен для прямого погружения в воду — даже с крышками степень защиты не превышает IP54
• Не рекомендуется для использования в местах с постоянным воздействием кислот, щелочей или хлора — требуется проверка химической совместимости
• Без крышки не обеспечивает защиту от пыли и влаги выше IP10 — в сырых или запыленных помещениях крышка обязательна
• Не имеет встроенного разъема — для перехода между лотками нужны дополнительные детали (соединители, углы, тройники)

Примеры использования

• Прокладка кабелей управления на заводах и конвейерах
• Кабельные трассы в распределительных пунктах и подстанциях
• Наружные маршруты для связи и сигнализации на железнодорожных станциях
• Электроснабжение тепличных комплексов и холодильных складов
• Обустройство кабельных каналов в производственных цехах с высокой влажностью

Практические советы

• При расчете нагрузки учтите, что полезное сечение 39 500 мм² — это свободное пространство для кабелей; реальная плотность заполнения должна быть не более 40–50%
• Для крепления используйте анкерные болты M8–M10 — отверстия в перфорации рассчитаны именно под них
• При монтаже на вертикальных поверхностях шаг крепления — не более 1,5 метра
• Горячеоцинкованное покрытие не требует окраски — нанесение краски может снизить антикоррозийные свойства
• Артикул 35307hdz совместим с другими изделиями серии S5 Combitech HDZ — все комплектующие (углы, крышки, опоры) должны быть из той же серии
• Проверьте посадочные размеры перед заказом — ширина 500 мм требует достаточного пространства для установки и обслуживания
