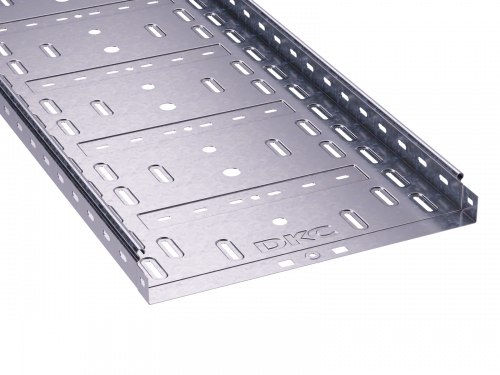

Лоток перфорированный 500х 50х2000х1,0мм | 35257 DKC ДКС

Лоток перфорированный 500х50х2000 сталь 1мм от DKC (ДКС) - это легкая, прочная и оцинкованная система для прокладки кабелей в помещениях и на улице. Артикул 35257 из серии S5 Combitech обеспечивает надежную фиксацию проводов, удобный доступ к кабелям и совместим с другими элементами системы.

Назначение и область применения

Лоток перфорированный 500х50х2000 сталь 1мм предназначен для прокладки силовых и слаботочных кабелей в условиях, где важны вентиляция, быстрый доступ и снижение веса конструкции. Подходит для использования внутри зданий, в производственных цехах, на объектах связи, в системах автоматизации и на открытых площадках. Благодаря оцинкованному покрытию и классу климатического исполнения УХЛ2, лоток выдерживает повышенную влажность и колебания температур.

Технические характеристики

• Габариты: ширина 500 мм, высота 50 мм, длина 2000 мм
• Толщина материала: 1 мм (реальная толщина соответствует заявленной, не менее 0,9 мм)
• Материал: сталь оцинкованная по методу Сендзимира
• Покрытие: гальваническое цинкование, обеспечивающее долговечную коррозионную стойкость
• Полезное сечение: 24 500 мм2 - позволяет прокладывать значительное количество кабелей
• Перфорация: есть на боковой стенке и в основании - для крепления и вывода кабелей
• Отверстия для кабелей: диаметрами 11 мм, 17 мм, 21 мм - позволяют легко выводить провода без резки
• Огнестойкость: да - материал не поддерживает горение
• Климатическое исполнение: УХЛ2 - работает при температурах от −40C до +40C
• Исполнение: без разъема - требует дополнительных комплектующих для соединений
• Цвет: серый

Совместимость и монтаж

Лоток перфорированный 500х50х2000 сталь 1мм совместим с другими элементами системы S5 Combitech от DKC. Соединение осуществляется по принципу «мама–папа» - защелкивающиеся замки обеспечивают плотное и быстрое соединение без сварки или болтов. Монтажная перфорация в основании позволяет крепить лоток к стенам, потолкам или опорам с помощью дюбелей или хомутов. Для герметичности рекомендуется использовать крышки, входящие в комплект системы - тогда степень защиты повышается до IP10.

Безопасность и стандарты

Лоток соответствует требованиям к огнестойкости и не распространяет пламя. Цинкование по методу Сендзимира гарантирует равномерное и прочное покрытие, соответствующее ГОСТ 14918. Климатическое исполнение УХЛ2 подтверждает соответствие условиям эксплуатации в умеренном и холодном климате. Применение крышек обеспечивает базовую защиту от попадания крупного мусора и капель воды (IP10).

Преимущества

• Высокая несущая способность благодаря формованной подформовке - усиление конструкции повышает нагрузочную способность на 54%
• Сниженный вес за счет перфорации - упрощает транспортировку и установку
• Удобство обслуживания - отверстия позволяют выводить кабели без демонтажа участка
• Защита кабелей - закругленные края исключают порезы изоляции при прокладке
• Быстрая сборка - система «мама–папа» экономит время монтажа
• Долгий срок службы - оцинкованное покрытие защищает от коррозии даже в агрессивной среде

Ограничения применения

Лоток не предназначен для прямого контакта с открытыми источниками огня или высокотемпературными поверхностями. Без крышек уровень защиты ограничен - IP10 не защищает от брызг, струй воды или пыли мелких фракций. Не следует использовать в местах постоянного воздействия кислот, щелочей или солевых растворов - оцинкованная сталь не рассчитана на химически агрессивные среды. Также требуется соблюдать минимальный радиус изгиба при прокладке - не указан в документации, поэтому изгибать можно только вручную без деформации профиля.

Примеры использования

• Прокладка кабелей управления на заводе - лоток крепится к металлическому каркасу станков
• Система видеонаблюдения в офисе - кабели камер выводятся через перфорационные отверстия
• Электроснабжение наружного освещения - лоток установлен на столбах с крышками для защиты от дождя
• Аксессуары для АСУ ТП - распределение сигналов между контроллерами в шкафах

Практические советы

• При заказе убедитесь, что посадочные отверстия в основании совпадают с вашими точками крепления - шаг перфорации стандартизирован, но требует проверки перед монтажом
• Для длинных трасс используйте компенсаторы или переходники - лоток не гнётся, только прямые участки
• Не забудьте купить крышки - они обязательны для достижения уровня IP10 и защиты от внешних факторов
• При работе в сырых помещениях дополнительно смажьте места соединений антикоррозийным составом - продлит срок службы
• Проверяйте целостность цинкового слоя после резки или сверления - поврежденные участки лучше обработать специальной краской на основе цинка
