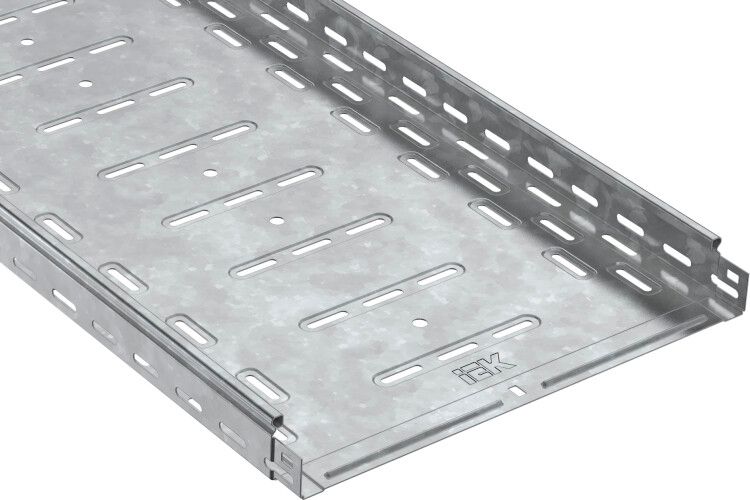

Лоток перфорированный 50х300х3000-1,2 HDZ | CLP10-050-300-120-3-M-HDZ IEK

Лоток перфорированный 50х300х3000-1.2 HDZ сталь от IEK - это прочный металлический кабеленесущий элемент с горячим цинкованием, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на улице под навесом. Артикул clp10-050-300-120-3-m-hdz относится к серии ESCA и соответствует ГОСТ 14918-80.

Назначение и область применения

Лоток перфорированный 50х300х3000-1.2 HDZ сталь используется для организации кабельных трасс в промышленных, коммерческих и жилых зданиях. Подходит для прокладки кабелей напряжением до 1000 В - как силовых, так и слаботочных (связь, сигнализация, автоматика). Благодаря перфорации и защищённому покрытию, его можно применять в условиях высокой влажности, на открытом воздухе под навесом, в производственных цехах, серверных, трансформаторных подстанциях и торговых центрах. При установке крышки повышает степень защиты от пыли, механических повреждений и внешнего воздействия.

Технические характеристики

• Размеры: 50×300×3000 мм (высота × ширина × длина)
• Материал: сталь
• Толщина стенки: 1,2 мм
• Покрытие: горячее цинкование (HDZ) - антикоррозийная защита
• Цвет: серый
• Перфорация: боковые стенки perforated, монтажная перфорация по всей длине
• Исполнение: с интегрированным соединителем - позволяет легко соединять лотки без дополнительных фитингов
• Огнестойкость: да - выдерживает температурные нагрузки без распространения пламени
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Норматив: ГОСТ 14918-80, соответствие IEC 61537

Совместимость и монтаж

Лоток перфорированный 50х300х3000-1.2 HDZ сталь совместим с другими элементами системы ESCA от IEK: углами, переходниками, крышками, кронштейнами и крепёжными деталями. Интегрированный соединитель позволяет быстро состыковывать лотки друг с другом - достаточно совместить края и закрепить болтами через перфорацию. Монтаж осуществляется на кронштейны, потолочные или стеновые крепления. Для фиксации используются самонарезающие или обычные болты M6–M8. Перфорация позволяет легко крепить кабели хомутиками или кабельными стяжками прямо на стенках лотка.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 61537 и российскому ГОСТ 14918-80, что гарантирует безопасность при эксплуатации в электроустановках. Горячее цинкование обеспечивает долговечность и снижает риск возгорания при перегреве. Огнестойкость позволяет использовать лоток в местах с повышенным требованием к пожарной безопасности - в том числе в эвакуационных коридорах и кабельных каналах.

Преимущества

• Высокая прочность благодаря толщине стали 1,2 мм и профилированной форме
• Устойчивость к коррозии - горячее цинкование защищает даже при повреждении поверхности
• Удобство сборки - интегрированный соединитель исключает необходимость в дополнительных муфтах
• Возможность прокладки кабелей с любой стороны - перфорация по боковым стенкам позволяет удобно выводить провода
• Подходит для открытой и закрытой прокладки - с крышкой или без
• Совместимость с широким спектром аксессуаров серии ESCA

Ограничения применения

• Не рекомендуется для постоянного погружения в воду - хотя цинкование защищает от влаги, длительное воздействие воды может вызвать коррозию
• Не предназначен для прокладки кабелей выше 1000 В - требуется использование специализированных решений
• Не следует использовать в средах с агрессивными химическими веществами (например, кислоты, щёлочи) - цинк может разрушаться
• При монтаже в местах с частыми вибрациями необходимо дополнительно фиксировать лоток - перфорация не заменяет надёжную опору

Примеры использования

• Прокладка кабелей питания и управления на заводе - вдоль конвейеров и станков
• Кабельные трассы в офисном здании - от этажных щитов к рабочим местам
• Системы видеонаблюдения и связи в торговых центрах - с использованием крышки для защиты от пыли
• Запитка освещения и оборудования на складских площадях под навесом
• Аварийные и резервные кабельные линии в больницах и школах

Практические советы

• При заказе учитывайте длину - 3 метра - и рассчитывайте количество соединителей и креплений на каждые 1,5–2 м шага
• Для вертикальных участков используйте кронштейны с фиксацией через перфорацию - не допускайте прогиба
• При необходимости резки - применяйте ножницы по металлу; после резки обработайте края против коррозии
• Выбирайте крышку того же типа (HDZ) - она должна плотно заходить по краям, чтобы сохранить IP-защиту
• Проверьте посадочный диаметр крепёжных отверстий - они подходят под стандартные болты M6
• Для крупных проектов - комплектуйте трассу заранее: прямые лотки + уголки + крышки + соединители - это экономит время на монтаже
