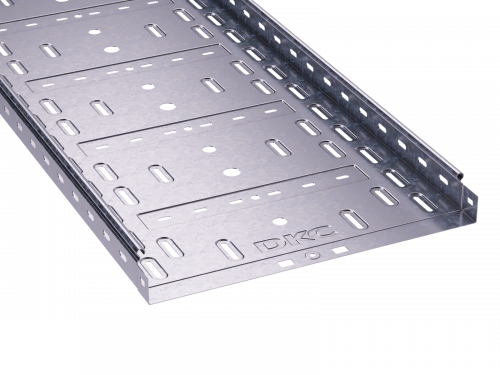

Лоток перфорированный 600х 50х2000мм, горячеоцинкованный | 35258HDZ DKC ДКС

Лоток перфорированный 600х50х2000мм, горячеоцинкованный от DKC (ДКС), артикул 35258hdz, предназначен для прокладки силовых и слаботочных кабелей в помещениях и на улице. Его перфорированная конструкция снижает вес, обеспечивает доступ к кабелям и совместима с системой S5 Combitech.

Назначение и область применения

Лоток перфорированный 600х50х2000мм, горячеоцинкованный используется для организации кабельных трасс в промышленных объектах, на производствах, в энергообъектах и на открытых площадках. Подходит для прокладки кабелей на конвейерах, в цехах, на трансформаторных подстанциях и в условиях повышенной влажности. Благодаря защите от коррозии и огнестойкости, лоток надёжно работает в агрессивных средах и зонах с риском возгорания.

Технические характеристики

• Размеры: ширина 600 мм, высота 50 мм, длина 2000 мм
• Материал: сталь с горячим цинкованием - защита от ржавчины и химических воздействий
• Толщина стенки: 1 мм - достаточна для механической прочности при нагрузке
• Полезное сечение: 30 000 мм2 - позволяет размещать значительную массу кабелей
• Перфорация: боковые стенки и монтажная поверхность имеют отверстия - для фиксации и вывода кабелей
• Огнестойкость: соответствует требованиям пожарной безопасности
• Цвет: серый - стандартный цвет оцинкованной стали
• Исполнение: без разъема - требует дополнительных элементов для соединений
• Степень защиты IP10 - при установке крышки система достигает IP10, защищая от крупного мусора и капель воды

Совместимость и монтаж

Лоток перфорированный 600х50х2000мм, горячеоцинкованный (арт. 35258hdz) совместим с системой S5 Combitech. Соединение осуществляется по принципу «мама–папа» - без болтов, с быстрой сборкой и герметичным контактом. Монтажная перфорация позволяет крепить лоток к стенам, потолкам или опорам с помощью стандартных кронштейнов. Отверстия в боковых стенках дают возможность вывести кабели в нужных точках без резки лотка. Для замыкания контура требуется использовать переходники, углы и другие компоненты серии S5 Combitech.

Безопасность и стандарты

Лоток имеет огнестойкое исполнение и соответствует нормам пожарной безопасности для кабельных трасс. Горячее цинкование обеспечивает долговечность в соответствии с ГОСТ 14918. Применение в условиях с возможностью воздействия влаги и химически активных веществ подтверждается типовым исполнением. Система S5 Combitech прошла проверку на соответствие требованиям к кабельным системам в промышленной автоматизации.

Преимущества

• Высокая несущая способность благодаря формованному ребру жесткости - до +54% против обычных лотков
• Уменьшенный вес из-за перфорации - легче транспортировать и монтировать
• Доступ к кабелям без вскрытия - удобство обслуживания и диагностики
• Защита от коррозии - срок службы выше, чем у некоценированных аналогов
• Быстрый монтаж - система «мама–папа» исключает использование крепежа при соединении участков
• Не повреждает изоляцию кабелей - гладкая внутренняя поверхность без острых кромок

Ограничения применения

• Не предназначена для постоянного погружения в воду - степень защиты IP10 недостаточна для подземной или подводной прокладки
• Требуется установка крышек для достижения уровня IP10 - без них лоток не защищен от попадания мелкого мусора и брызг
• Не рекомендован для мест с частыми ударными нагрузками - толщина 1 мм допускает деформацию при механическом давлении
• Не поддерживает самонесущую прокладку на больших расстояниях - необходимо крепление через каждые 1,5–2 метра

Примеры использования

• Прокладка кабелей управления на заводах с конвейерными линиями
• Кабельные трассы в подстанциях и распределительных пунктах
• Наружные маршруты между корпусами промышленных объектов
• Обвязка оборудования в пищевой и химической промышленности
• Аксессуары для систем автоматизации с частым доступом к проводам

Практические советы

• При планировании трассы учтите посадочные размеры - ширина 600 мм требует свободного пространства минимум 700 мм для монтажа
• Для длинных участков используйте компенсационные элементы - температурные изменения вызывают расширение металла
• Фиксируйте лоток с шагом не более 2 метров - особенно при заполнении на 80% сечения
• Выбирайте крышки того же производителя - они обеспечивают правильное прилегание и сохраняют класс защиты IP10
• Проверьте целостность цинкового покрытия перед монтажом - повреждённые участки можно обработать антикоррозийным спреем
• Лоток перфорированный 600х50х2000мм, горячеоцинкованный (арт. 35258hdz) легко комбинируется с другими элементами серии S5 Combitech - плановый ремонт становится проще
