Угол горизонтальный 90 гр. 50х50 мм "ПЛЮС" HD | GLplus90-50-50 КМ-профиль GLplus90*50*50 PL1352

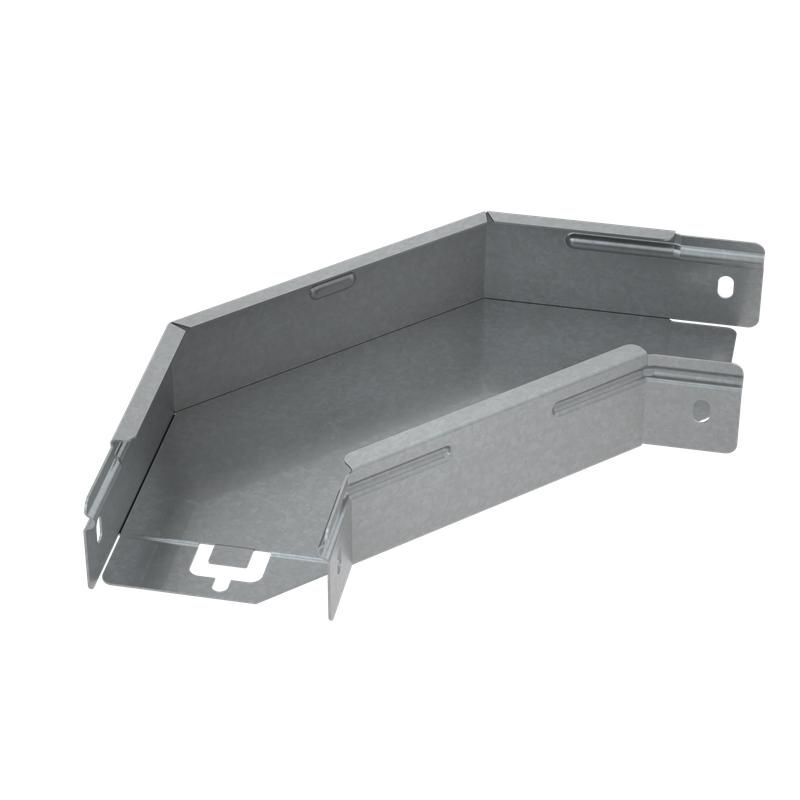

Угол горизонтальный 90 градусов 50х50 мм сталь 1 мм КМ-профиль горячее цинкование - жесткая переходная деталь для изменения направления кабельной трассы в горизонтальной плоскости. Продукт совместим с лотками серии КМ-профиль, оснащен интегрированным соединителем и NATO-отверстиями, что упрощает сборку и обеспечивает надежную фиксацию. Артикулы glplus90-50-50 hd, glplus90*50*50 hd и pl1352 соответствуют одному изделию.

Назначение и область применения

Угол горизонтальный 90 градусов 50х50 мм сталь 1 мм КМ-профиль горячее цинкование предназначен для создания поворотов в кабельных трассах на 90° в горизонтальной плоскости. Используется для прокладки силовых и слаботочных кабелей в системах с металлическими лотками той же серии. Подходит для установки внутри помещений, на открытых площадках, в зонах с повышенной влажностью и слабой коррозионной активностью. Применяется в промышленных объектах, на заводах, в энергообъектах, где требуется долговечная и защищённая трасса.

Технические характеристики

• Угол поворота: 90° - прямой перегиб, без плавного радиуса
• Размеры: 50×50 мм - внутреннее сечение, совместимо с лотками такой же ширины и высоты
• Толщина стенки: 1 мм - достаточна для механической прочности при легких нагрузках
• Материал: сталь с горячим цинкованием - антикоррозийная защита по ГОСТ 9.307-89
• Внутренний радиус: 100 мм - минимальный радиус изгиба, определяет допустимый радиус прокладки кабелей
• Конструктивное исполнение: жесткий изгиб - не гнётся после производства, требует точного монтажа
• Исполнение: с интегрированным соединителем - упрощает стыковку с другими элементами трассы
• NATO-отверстия: да - позволяют использовать стандартные болтовые крепления
• Цвет: серый - единый цветовой ряд с продукцией серии PLUS
• Огнестойкость: да - не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: О1/О4 - работает при температуре от -40C до +40C, в условиях умеренного и холодного климата

Совместимость и монтаж

Угол горизонтальный 90 градусов 50х50 мм сталь 1 мм КМ-профиль горячее цинкование совместим исключительно с лотками серии PLUS шириной 50 мм и высотой борта 50 мм. Концы изделия подготовлены для стыковки внахлёст - достаточно совместить кромки и закрепить через NATO-отверстия. Монтаж выполняется с помощью болтов M6 или аналогичных, рекомендуемый момент затяжки - 3–5 Нм. Установка возможна как на вертикальные, так и на горизонтальные участки трассы. Не применяйте с лотками других серий - несоответствие геометрии вызовет щели и снижение степени защиты.

Безопасность и стандарты

• Горячее цинкование - соответствие ГОСТ 9.307-89
• Климатическое исполнение О1/О4 - соответствие ГОСТ 15150-69
• Огнестойкость - материал не распространяет пламя, не выделяет токсичных газов при нагреве
• Электрическая проводимость - металл обеспечивает эквипотенциальное соединение всей трассы

Преимущества

• Интегрированный соединитель - экономит время на сборке, исключает необходимость в дополнительных крепёжных элементах
• NATO-отверстия - стандартизированная система крепления, совместима с большинством комплектующих
• Горячее цинкование - гарантирует срок службы более 15 лет даже во влажной среде
• Огнестойкость - безопасно применять рядом с электрооборудованием и в местах с риском перегрева
• Единая серия PLUS - все элементы взаимозаменяемы, обеспечивают герметичность и целостность системы

Ограничения применения

• Не предназначено для вертикальных поворотов - только для горизонтальных изменений направления
• Внутренний радиус 100 мм ограничивает использование с кабелями малого радиуса изгиба (например, многожильными гибкими)
• Толщина 1 мм не рассчитана на значительные механические нагрузки - не следует использовать как несущую конструкцию
• Не подходит для агрессивных химических сред (кислоты, щелочи) - цинк устойчив лишь к нейтральным и слабокоррозийным условиям
• Запрещена установка в условиях постоянного погружения в воду - IP-класс не указан, герметичность не гарантирована

Примеры использования

• Переход между двумя параллельными лотками на производственной линии
• Обход препятствия (колонны, трубопроводы) в распределительном щите
• Подвод кабелей к оборудованию с нижним выходом
• Монтаж в теплицах, складах, насосных станциях - там, где есть влага, но нет агрессивных веществ

Практические советы

• Перед монтажом проверьте, чтобы лотки, которые вы соединяете, имели точно такие же размеры - 50×50 мм
• Используйте крышку для угла серии PLUS - она предотвращает попадание пыли, мусора и влаги внутрь трассы
• Не перетягивайте болты - избыточный момент может деформировать тонкую сталь 1 мм
• При прокладке кабелей соблюдайте минимальный радиус изгиба 100 мм - иначе повредится изоляция
• Для длительной эксплуатации вне помещений рекомендуется периодически контролировать состояние цинкового покрытия - при появлении белого налета (цвета оксида) замените элемент
