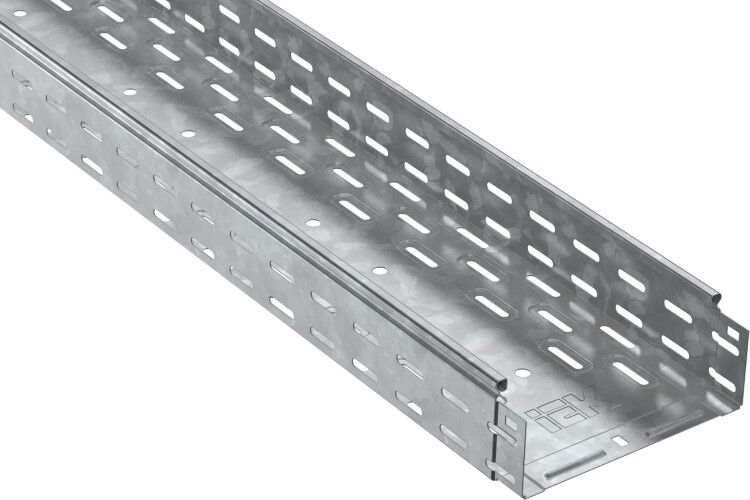

Лоток перфорированный ESCA HDZ 300x80x3000, 0.8мм IEK CLP10-080-300-3-M-HDZ

Лоток перфорированный 300х80х3000 мм горячеоцинкованный от IEK (ИЭК) - это надежный элемент кабельной системы для прокладки силовых и слаботочных проводов в условиях повышенной влажности, на улице под навесом или внутри зданий. Артикул clp10-080-300-3-m-hdz сочетает прочность стали, защиту от коррозии и удобство монтажа благодаря интегрированному соединителю и крышке.

Назначение и область применения

Лоток перфорированный 300х80х3000 мм горячеоцинкованный используется для прокладки и фиксации кабелей в кабельных трассах. Подходит для внутренней и наружной установки - в том числе в производственных цехах, офисах, торговых центрах, на транспорте и в местах с высокой влажностью. Благодаря наличию крышки защищает кабели от механических повреждений, пыли, влаги и посторонних предметов. Применяется как в новых, так и в реконструируемых сетях - особенно там, где требуется доступ к кабелям для обслуживания.

Технические характеристики

• Размеры: ширина 300 мм, высота 80 мм, длина 3000 мм
• Материал: сталь холоднокатаная, толщиной 0,8 мм
• Покрытие: горячее цинкование по ГОСТ 9.307 - устойчиво к коррозии даже при контакте с влагой
• Цвет: RAL 7047 (серый матовый)
• Перфорация: да - боковые стенки perforated, позволяют легко крепить кабели хомутами или крепежными планками
• Крышка: в комплекте, плотно закрывается, фиксируется без дополнительного крепежа
• Соединительный разъем: интегрированный - позволяет стыковать лотки без дополнительных деталей
• Огнестойкость: да - материал не поддерживает горение, соответствует нормам пожарной безопасности
• Гарантия: 36 месяцев

Совместимость и монтаж

Лоток перфорированный 300х80х3000 мм горячеоцинкованный совместим с другими элементами серии ESCA от IEK: углы, переходники, кронштейны, заглушки и крышки того же формата. Интегрированный замок на торцах обеспечивает быстрое и герметичное соединение между секциями - достаточно совместить и защелкнуть. Монтаж осуществляется на кронштейны, потолочные или настенные крепления. Перфорация на боковых стенках позволяет использовать саморезы, хомуты или специальные крепления для фиксации кабелей без сверления основного корпуса. Крышка крепится на защелки - её можно открывать и закрывать многократно без потери герметичности.

Безопасность и стандарты

• Соответствует ТР ТС 004/2011 (безопасность оборудования низкого напряжения)
• Соответствует ГОСТ Р 52868-2021 (системы кабельных каналов)
• Произведено по ТУ 27.33.13-002-83135016-2017
• Не выделяет токсичных веществ при нагреве
• Огнестойкий материал снижает риск распространения пламени

Преимущества

• Высокая устойчивость к коррозии благодаря горячему цинкованию - служит дольше, чем окрашенные аналоги
• Перфорация позволяет легко модифицировать трассу - крепить кабели, датчики, освещение
• Крышка предотвращает попадание пыли и влаги, увеличивает безопасность при эксплуатации
• Интегрированный соединитель исключает необходимость в дополнительных болтах или скобах
• Стандартные размеры обеспечивают совместимость с широким спектром аксессуаров IEK

Ограничения применения

• Не предназначена для постоянного погружения в воду - хотя защищена от брызг и влажности, IP-класс не указан, поэтому не подходит для подводных или затапливаемых участков
• Толщина материала 0,8 мм достаточна для большинства задач, но не рассчитана на значительные точечные нагрузки - не следует шагать по лоткам или устанавливать тяжелые устройства прямо на них
• Не рекомендуется использовать в средах с агрессивными химическими парами (например, в кислотных производствах) - цинк может подвергаться химической коррозии

Примеры использования

• Прокладка силовых кабелей в цехе на заводе с частыми мойками
• Сборка кабельной трассы в административном здании с множеством слаботочных линий (Ethernet, CCTV, телефония)
• Монтаж кабелей под навесом на территории склада или автостоянки
• Обустройство кабельных путей в теплицах, пищевых цехах, бассейнах - где важна влагостойкость и легкая очистка

Практические советы

• При проектировании трассы учтите, что длина лотка - 3 метра; для длинных маршрутов используйте несколько секций с интегрированными соединителями
• Для крепления кабелей через перфорацию применяйте пластиковые или металлические хомуты с минимальным усилием - чтобы не деформировать стенки
• При монтаже на вертикальных поверхностях обязательно используйте кронштейны с шагом не более 1,5 м
• Закрывайте крышки сразу после прокладки кабелей - это продлевает срок службы и снижает риск повреждения изоляции
• Артикул clp10-080-300-3-m-hdz совместим с другими продуктами серии ESCA - проверьте наличие нужных уголков и ответвлений перед заказом
