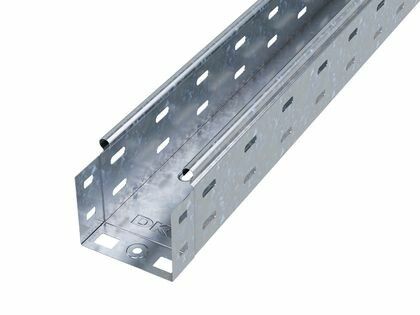

Лоток перфорированный 80х 80х3000мм, цинк-ламельный | 35301ZL DKC ДКС

Лоток перфорированный 80х80х3000мм, цинк-ламельный от DKC (ДКС), артикул 35301zl, предназначен для прокладки силовых и слаботочных кабелей в помещениях и на открытых площадках. Его перфорированная конструкция снижает массу, улучшает теплоотдачу и позволяет легко выводить кабели, а цинк-ламельное покрытие обеспечивает долговечность даже в агрессивных условиях.

Назначение и область применения

Лоток перфорированный 80х80х3000мм, цинк-ламельный используется для организации кабельных трасс в промышленных объектах, офисах, на производственных линиях, в энергообъектах и на улице. Подходит для прокладки кабелей в системах автоматизации, конвейерах, станках, распределительных щитах и других местах, где требуется доступ к кабелям для обслуживания. Применяется как в закрытых, так и во влажных или пыльных средах - особенно эффективен при использовании с крышками, обеспечивающими степень защиты IP10.

Технические характеристики

• Размеры: 80×80×3000 мм (высота × ширина × длина)
• Материал: сталь оцинкованная, толщиной 0,7 мм
• Полезное сечение: 6200 мм2 - достаточное для прокладки значительного количества кабелей без перегрева
• Покрытие: цинк-ламель - химически активная магниевая смола с частицами цинка и алюминия, обеспечивающая антикоррозийную защиту уровня горячего цинкования
• Перфорация: боковые стенки perforated - для легкого выхода кабелей; монтажная перфорация - для фиксации к кронштейнам и стенам
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Цвет: серый
• Исполнение: без разъема - требует дополнительных элементов для соединения

Совместимость и монтаж

Лоток перфорированный 80х80х3000мм, цинк-ламельный совместим с другими элементами системы S5 Combitech от DKC. Соединение осуществляется методом “мама-папа” - за счет точного профиля лотки плотно стыкуются друг с другом, формируя непрерывный кабельный канал без зазоров. Для крепления используются болты через монтажную перфорацию. Установка возможна на стены, потолки, опоры, кронштейны. Не требует сварки - все крепления механические. Рекомендуется использовать комплектующие того же производителя (DKC) для сохранения герметичности и прочности всей системы.

Безопасность и стандарты

Лоток перфорированный 80х80х3000мм, цинк-ламельный соответствует требованиям пожарной безопасности благодаря огнестойкому материалу. Степень защиты IP10 достигается только при установке крышек, входящих в систему S5 Combitech. Без крышки лоток не защищен от попадания воды и крупной пыли - это важно учитывать при наружной прокладке. Произведён в соответствии с технологическими нормами DKC, ориентированными на европейские стандарты надежности кабельных систем.

Преимущества

• Увеличенная несущая способность - за счёт подформованного профиля, который усиливает жесткость на 54% по сравнению с обычными лотками
• Низкий вес - перфорация снижает массу, упрощает транспортировку и монтаж
• Долговечность - цинк-ламельное покрытие устойчиво к коррозии, эквивалентно горячему цинкованию, но без термического воздействия на металл
• Электрохимическая защита - цинк и алюминий в покрытии работают как аноды, защищая сталь даже при микроскопических повреждениях
• Удобство обслуживания - отверстия позволяют вывести кабели без демонтажа лотка
• Быстрый монтаж - система “мама-папа” исключает необходимость в дополнительных фитингах для прямых участков

Ограничения применения

• Не предназначена для постоянного погружения в воду - даже с крышками уровень защиты IP10 не гарантирует гидроизоляцию при затоплении
• Толщина металла 0,7 мм ограничивает использование в условиях высоких механических нагрузок (например, под проездом тяжелой техники)
• Без крышек - не защищает от пыли и капель воды, поэтому в сырых или пыльных местах обязательно использование крышек
• Не подходит для прокладки взрывоопасных кабелей - не имеет взрывозащиты и не сертифицирован для Zone 1/2
• Исполнение “без разъема” требует наличия угловых, переходных и ответвительных элементов для создания сложных маршрутов

Примеры использования

• Прокладка кабелей управления на заводе - между станками и пультами
• Кабельные трассы в серверных помещениях - для сетевых и силовых проводов
• Наружные трассы на производственной территории - при наличии крышек и правильном креплении
• Обслуживание кабелей в распределительных пунктах - удобный доступ к жилам через перфорацию
• Аксессуары для автопарков - прокладка кабелей зарядных станций

Практические советы

• При выборе длины учтите, что 3000 мм - максимальная длина одного элемента. Для длинных трасс используйте несколько лотков, соединяя их методом “мама-папа”
• Для наружной установки всегда применяйте крышки - они не просто закрывают, а замыкают контур защиты
• Проверьте посадочные места перед монтажом: монтажная перфорация должна точно совпадать с крепежными отверстиями кронштейнов
• Не допускайте перегрузки по сечению - 6200 мм2 рассчитано на равномерное заполнение, а не на набивку кабелей
• При необходимости изменения направления - используйте уголки и переходники из серии S5 Combitech, чтобы сохранить целостность системы
• При длительной эксплуатации проверяйте состояние цинк-ламельного покрытия - при глубоких царапинах рекомендуется обработка антикоррозийным спреем
