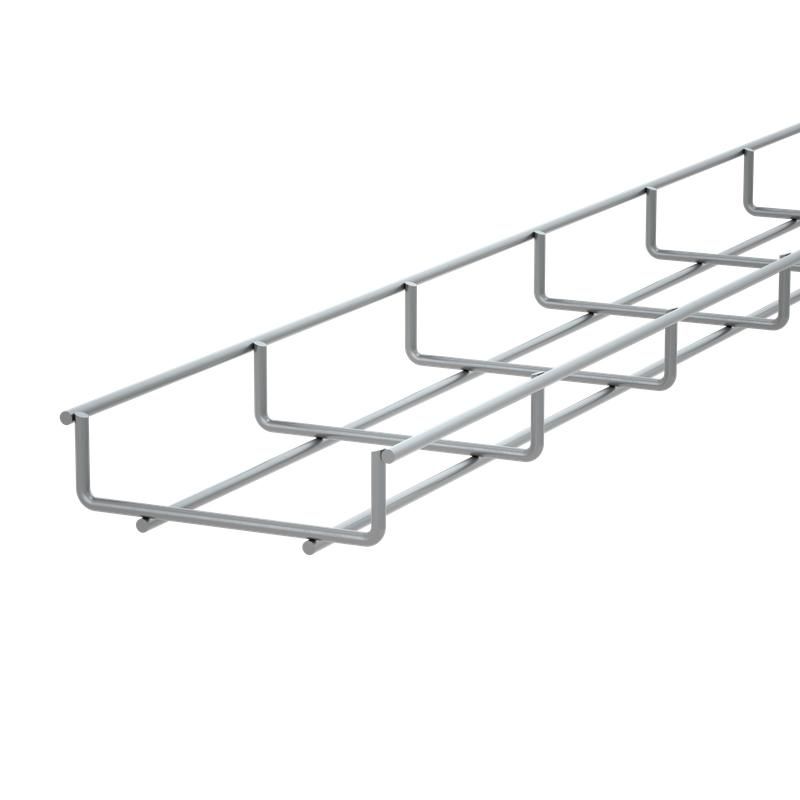

Проволочный лоток 30х100 L3000 мм | PL30-100-3000 КМ-Профиль LO26647

Проволочный лоток 30х100 L3000 мм оцинкованная сталь 4мм КМ-Профиль - lightweight-решение для прокладки кабелей внутри зданий. Благодаря открытой U-образной конструкции и гальваническому цинкованию, он устойчив к коррозии, легко монтируется и обеспечивает хорошую вентиляцию трассы. Подходит для промышленных и жилых объектов, где важны скорость установки и долговечность.

Назначение и область применения

Проволочный лоток 30х100 L3000 мм оцинкованная сталь 4мм КМ-Профиль предназначен для прокладки силовых и слаботочных кабелей внутри помещений. Он идеально подходит для промышленных цехов, офисных зданий, серверных комнат, телекоммуникационных шкафов и других объектов с сухим или слабоагрессивным климатом. Использование на улице, во влажных помещениях или в агрессивных средах не рекомендуется.

Технические характеристики

• Размеры: 30 мм (высота) × 100 мм (ширина) × 3000 мм (длина)
• Материал: оцинкованная сталь, изготовленная по технологии Сендзимира
• Диаметр проволоки: 4 мм - прочный и жесткий каркас
• Полезное сечение: 1899 мм2 - достаточное для кабелей до 12–15 мм в диаметре
• Защитное покрытие: гальваническое цинкование - равномерный слой, защищающий от ржавчины
• Цвет: серый
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности

Совместимость и монтаж

Лоток совместим с фиксирующими элементами от производителя КМ-Профиль. Для соединения секций используются:

• Безвинтовой соединитель BVS - быстрый и надежный способ стыковки;
• Специальный соединительный комплект PSK - для точного выравнивания и герметизации стыка;
• Перфорированный соединитель PSP + крепление SK20 - универсальное решение для нагрузок и изменения направления трассы.

Установка осуществляется на кронштейны, подвесы или крепится к стенам/потолкам с помощью дюбелей. Максимальная нагрузка - до 15 кг/м при равномерном распределении веса кабелей. Учитывайте посадочный диаметр: проволока 4 мм требует аккуратного обращения при сгибании - радиус изгиба не менее 150 мм.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 (климатическое исполнение УХЛ) и имеет подтверждённую огнестойкость. Цинковое покрытие снижает риск возникновения электрохимической коррозии. Напряжение и ток через сам лоток не передаются - он является исключительно механической конструкцией для фиксации кабелей.

Преимущества

• Минимальный вес - удобен для транспортировки и одиночного монтажа
• Открытая решётчатая структура - обеспечивает естественный теплообмен, снижает нагрев кабелей
• Не требует сложных аксессуаров - меньше деталей = выше надёжность системы
• Высокая ремонтопригодность - любой кабель можно заменить без демонтажа всей трассы
• Устойчивость к коррозии благодаря гальваническому цинкованию

Ограничения применения

• Не применяется на открытом воздухе - цинк подвержен выщелачиванию при постоянной влажности
• Не подходит для агрессивных сред: химические производства, бассейны, канализационные камеры
• Ограниченная механическая прочность - не рассчитан на ударные нагрузки или давление тяжёлых предметов
• Запрещена прокладка вблизи источников открытого пламени или высоких температур (>+70C)

Примеры использования

• Прокладка кабелей управления в автоматизированных цехах
• Системы освещения и сигнализации в торговых центрах
• Кабельные трассы в серверных и телеком-комнаты
• Электроснабжение лифтов, эскалаторов, конвейеров
• Обвязка оборудования в пищевой и фармацевтической промышленности (при условии сухости)

Практические советы

• При заказе нескольких секций - выбирайте одинаковые партии, чтобы цвет и толщина цинка были едиными
• Не используйте металлические хомуты с острыми краями - они повредят цинковое покрытие
• Для длинных трасс (более 10 м) делайте компенсационные участки - металл расширяется при нагреве
• Проверьте соответствие диаметра кабеля полезному сечению: суммарный внешний диаметр всех кабелей не должен превышать 60% от 1899 мм2
• Проволочный лоток 30х100 L3000 мм оцинкованная сталь 4мм КМ-Профиль лучше всего комбинируется с крышками KMP-COVER - для защиты от пыли и случайного контакта
