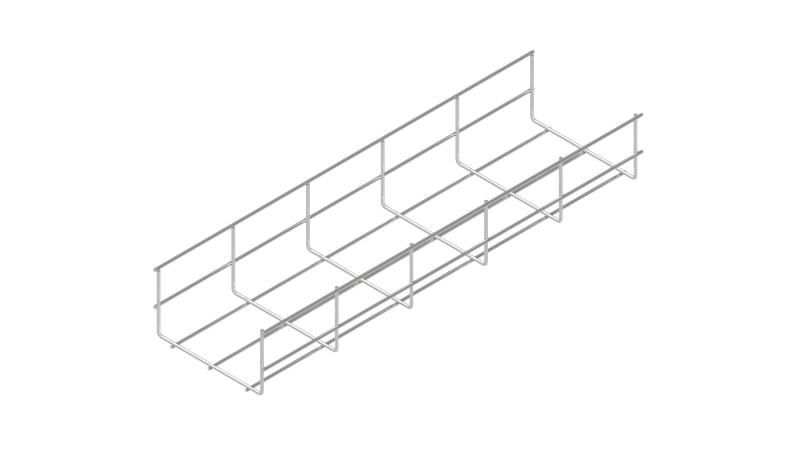

Лоток проволочный PL80-150-3000 80х150 мм, 3000 мм Система КМ LO26663

Проволочный лоток КМ-Профиль 80х150 L3000 мм изготовлен из оцинкованной стали и предназначен для прокладки кабельных трасс внутри зданий. Благодаря открытой U-образной конструкции и высокой степени вентиляции он идеально подходит для условий с невысокой влажностью и умеренной агрессивностью среды.

Назначение и область применения

Проволочный лоток КМ-Профиль используется для прокладки силовых, сигнальных и коммуникационных кабелей в помещениях промышленных, офисных и жилых объектов. Подходит для монтажа на стенах, потолках и в коробах. Не рекомендуется для использования на улице, в сырых помещениях или там, где есть контакт с химически активными веществами.

Технические характеристики

• Размеры: ширина 150 мм, высота 80 мм, длина 3000 мм
• Материал: оцинкованная сталь, гальваническое цинкование по технологии Сендзимира
• Диаметр проволоки: 4 мм
• Полезное сечение: 9759 мм2
• Защитное покрытие: устойчиво к коррозии в условиях сухого воздуха
• Цвет: серый
• Огнестойкость: соответствует требованиям к негорючим материалам

Совместимость и монтаж

Лоток легко крепится к поверхностям с помощью стандартных кронштейнов и хомутов. Для соединения секций используются следующие аксессуары:

• Безвинтовой соединитель BVS - быстрый и надёжный замок без инструментов
• Специальный соединительный комплект PSK - для прочного стыка с фиксацией
• Перфорированный соединитель PSP + крепёж SK20 - универсальное решение для нагрузочных участков

Установка возможна на вертикальных и горизонтальных поверхностях. Минимальный радиус изгиба - не менее 1,5 м. Учитывайте посадочную ширину 150 мм при выборе крепёжных элементов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу климатического исполнения УХЛ и категории размещения 3. Обеспечивает огнестойкость согласно нормам для кабельных трасс в зданиях. Материал не выделяет токсичных веществ при нагреве до рабочих температур.

Преимущества

• Минимальный вес благодаря проволочной конструкции - снижает нагрузку на крепления
• Высокая степень вентиляции - предотвращает перегрев кабелей
• Простота монтажа - не требуется сварка или сложные инструменты
• Доступная цена за метр лотка - экономия на больших трассах
• Закрытые края профиля исключают повреждение изоляции кабелей

Ограничения применения

• Не применяется во влажных, подземных или наружных условиях - цинковое покрытие не рассчитано на постоянный контакт с водой
• Не подходит для агрессивных сред: химические производства, бассейны, канализационные камеры
• Ограниченная механическая прочность - не выдерживает ударные нагрузки или давление тяжёлых предметов
• Не предназначается для прокладки кабелей с напряжением выше 1000 В без дополнительной защиты

Примеры использования

• Прокладка кабелей управления на заводах и сборочных линиях
• Распределение сетей Ethernet и видеонаблюдения в офисных зданиях
• Трассировка слаботочных линий в жилых комплексах и школах
• Обустройство кабельных каналов в серверных и распределительных щитовых

Практические советы

• При прокладке длинных трасс используйте соединители BVS или PSK - они обеспечивают герметичность и сохраняют целостность системы
• Для кабелей большего диаметра проверьте заполнение сечения: не более 40–50% от 9759 мм2
• Проверяйте совпадение диаметра проволоки (4 мм) с шагом крепёжных элементов - иначе лоток будет болтаться
• При необходимости резки - используйте ножницы по металлу; после резки обработайте края наждаком
• Храните лоток в сухом месте - даже оцинкованная сталь может начать корродировать при длительном контакте с влагой
