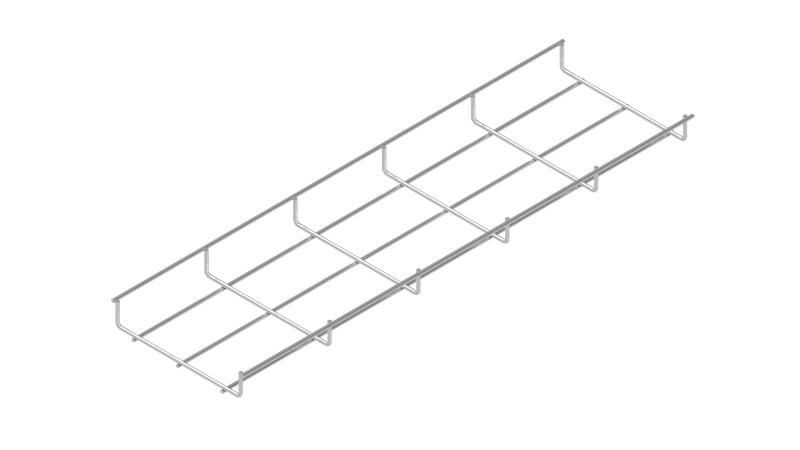

Лоток проволочный PL30-200-3000 30x200 мм, 3000 мм Система КМ LO26649

Проволочный лоток 30х200 L3000 мм оцинкованная сталь 4мм КМ-Профиль - lightweight-решение для прокладки кабелей внутри зданий. Благодаря открытой U-образной конструкции и оцинкованной стали, он обеспечивает хорошую вентиляцию, простой монтаж и долговечность в сухих условиях. Артикул lo26649 соответствует сериям КМ-Профиль, предназначенным для внутренних кабельных трасс.

Назначение и область применения

Проволочный лоток 30х200 L3000 мм оцинкованная сталь 4мм КМ-Профиль используется для укладки силовых и слаботочных кабелей в помещениях. Подходит для промышленных объектов, офисов, жилых комплексов, серверных комнат и других закрытых пространств. Не применяется на улице, в сырых или химически агрессивных средах.

Технические характеристики

• Размеры: ширина 200 мм, высота 30 мм, длина 3000 мм
• Материал: оцинкованная сталь, гальваническое цинкование по технологии Сендзимира
• Диаметр проволоки: 4 мм
• Полезное сечение: 4139 мм2 - доступный объем для прокладки кабелей
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения
• Цвет: серый

Совместимость и монтаж

Лоток легко крепится к стенам, потолкам и конструкциям с помощью стандартных кронштейнов. Для соединения секций используются:

• Безвинтовой соединитель BVS - быстрое и надежное стыкование без инструментов
• Специальный соединительный комплект PSK - для прочного соединения с фиксацией
• Перфорированный соединитель PSP + SK20 - комбинированный вариант для усиления стыка

Установка возможна как горизонтально, так и вертикально. Монтировать можно без демонтажа существующих кабелей - провода укладываются через открытые бока лотка.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу климатического исполнения УХЛ и категории размещения 3 - предназначено для работы в помещениях с умеренным климатом и низкой влажностью. Огнестойкость подтверждает безопасность при возгорании смежных материалов.

Преимущества

• Минимальный вес - снижает нагрузку на несущие конструкции
• Открытая решётчатая форма - обеспечивает естественный теплообмен и осмотр кабелей
• Высокая скорость монтажа - меньше аксессуаров, быстрая сборка
• Защита от коррозии - гальваническое цинкование увеличивает срок службы в сухих условиях
• Не требует окраски - готов к использованию сразу после установки

Ограничения применения

• Не рекомендуется для наружной прокладки - цинковое покрытие не защищает от атмосферных осадков и ультрафиолета
• Не подходит для агрессивных сред - пары кислот, щелочей, солевых растворов разрушат покрытие
• Недостаточно для тяжелых кабельных bundles - максимальная нагрузка ограничена площадью сечения и толщиной проволоки
• Не использовать в помещениях с постоянной влажностью выше 80%

Примеры использования

• Прокладка кабелей управления на заводе - лоток удобно крепится к металлическим рамам станков
• Слаботочные сети в офисе - Ethernet, телефония, видеонаблюдение
• Кабельные трассы в серверных - благодаря вентиляции снижается нагрев оборудования
• Электрощитовые и распределительные камеры - компактное решение для множества малодиаметровых кабелей

Практические советы

• При выборе длины учтите, что каждый лоток имеет точную длину 3000 мм - для длинных трасс используйте соединители, а не резку
• Проверьте посадочный диаметр крепежа - стандартные кронштейны рассчитаны на толщину материала до 4 мм
• Не перегружайте лоток - суммарный внешний диаметр всех кабелей не должен превышать 60–70% от полезного сечения (4139 мм2)
• Для частых модификаций трассы выбирайте безвинтовые соединители BVS - они позволяют менять конфигурацию без инструментов
• При необходимости удлинения - всегда используйте официальные комплекты КМ-Профиль (BVS/PSK/PSP+SK20), чтобы сохранить механическую целостность системы
