Консоль L-образная безвинтовая 200 мм | KSLBV200 КМ-профиль LO14814

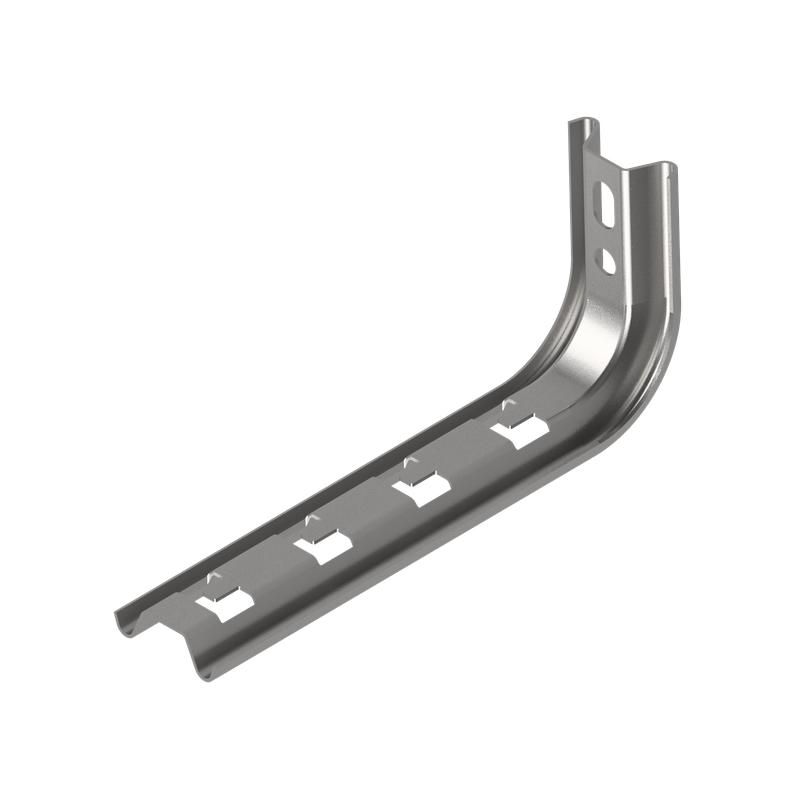

Консоль L-образная безвинтовая 200 мм КМ-профиль - это надёжный крепёжный элемент для монтажа проволочных лотков на вертикальные поверхности. Изделие обеспечивает быстрое и прочное крепление без сверления и винтов, что ускоряет сборку систем кабельной трассировки. Артикулы kslbv200 и lo14814 соответствуют одной модели, подходящей для внутренних установок в помещениях с умеренным климатом.

Назначение и область применения

Консоль L-образная безвинтовая 200 мм КМ-профиль предназначена для крепления проволочных лотков шириной от 50 до 200 мм к стенам, колоннам и другим вертикальным поверхностям. Применяется в системах распределения силовых и слаботочных кабелей в офисах, производственных цехах, телекоммуникационных шкафах и других закрытых помещениях. Подходит для монтажа в зонах с низкой влажностью и минимальными химическими воздействиями.

Технические характеристики

• Несущая способность: 0,4 кН (до 40 кг равномерно распределённой нагрузки)
• Тип соединения: безвинтовое - фиксация осуществляется за счёт механического замка в лотке
• Материал: сталь оцинкованная по методу Сендзимира - высокая коррозионная стойкость и долгий срок службы
• Толщина металла: 1,5 мм - достаточна для жёсткости и устойчивости к деформации
• Защитное покрытие: горячее цинкование по технологии Сендзимира - однородный слой цинка без пор и микротрещин
• Огнестойкость: да - материал не поддерживает горение, сохраняет форму при повышении температуры
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускается использование в помещениях с нормальным, умеренно холодным и влажным климатом (по ГОСТ 15150-69)
• Цвет: серый - совместим с большинством стандартных лотков системы КМ-профиль
• Ширина лотка: 50–200 мм - совместима с основными типами проволочных лотков этой серии

Совместимость и монтаж

Консоль L-образная безвинтовая 200 мм КМ-профиль совместима исключительно с проволочными лотками серии КМ-профиль. Монтаж выполняется в два этапа:

1. Фиксация консоли к стене с помощью анкеров, дюбелей или болтов (крепёж не входит в комплект - выбирается по типу основания: бетон, кирпич, металл).
2. Заправка лотка в захватывающие выступы консоли - происходит автоматически при нажатии; фиксация проверяется легким усилием на выдергивание.

Не требует инструментов для соединения с лотком. Для точного расположения рекомендуется использовать уровень и разметку перед креплением к стене.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическим условиям эксплуатации. Огнестойкость подтверждена тестированием материалов на устойчивость к нагреванию. Цинковое покрытие соответствует DIN EN ISO 1461. Несущая способность 0,4 кН рассчитана согласно европейским стандартам для кабельных систем.

Преимущества

• Быстрая установка - отсутствие винтов и гаек снижает время монтажа на 30–50%
• Высокая надёжность крепления - механический замок не ослабевает со временем
• Устойчивость к коррозии - оцинковка по Сендзимиру защищает даже при малейших царапинах
• Готовность к использованию - не требует дополнительных деталей для соединения с лотком
• Совместимость с другими элементами серии - можно комбинировать с углами, переходниками и кронштейнами КМ-профиль

Ограничения применения

• Не предназначен для наружной установки - повышенная влажность, осадки и перепады температур снижают срок службы
• Не используется в агрессивных средах: химические производства, морские объекты, пищевые цеха с частой мойкой паром
• Не подходит для лотков шириной более 200 мм или нестандартных форм
• Не рекомендуется применять в условиях постоянных ударных нагрузок или вибраций выше 10 Гц

Примеры использования

• Кабельные трассы в серверных помещениях - крепление лотков к стенам рядом с оборудованием
• Производственные участки - организация маршрутов для сигнальных и управляющих кабелей на станках
• Административные здания - прокладка сетевых и телефонных кабелей в коридорах и офисах
• Объекты ЖКХ - монтаж лотков в подвалы, технические этажи, кабельные камеры

Практические советы

• Перед монтажом проверьте, чтобы стена была ровной - неровности вызывают перекос лотка
• Используйте крепёж с учётом типа основания: для бетона - анкерные болты M8, для кирпича - пластиковые дюбеля + саморезы
• Не затягивайте крепёж слишком сильно - это может деформировать консоль и нарушить посадку лотка
• При необходимости удлинения трассы используйте несколько консолей с шагом не более 1,2 метра
• Для лотков с большой заполненностью кабелями (более 60%) рекомендуется увеличить плотность крепления до 0,8 м
