Проволочный лоток 35х200 L3000 мм - PL35-200-3000 КМ-Профиль LO0651

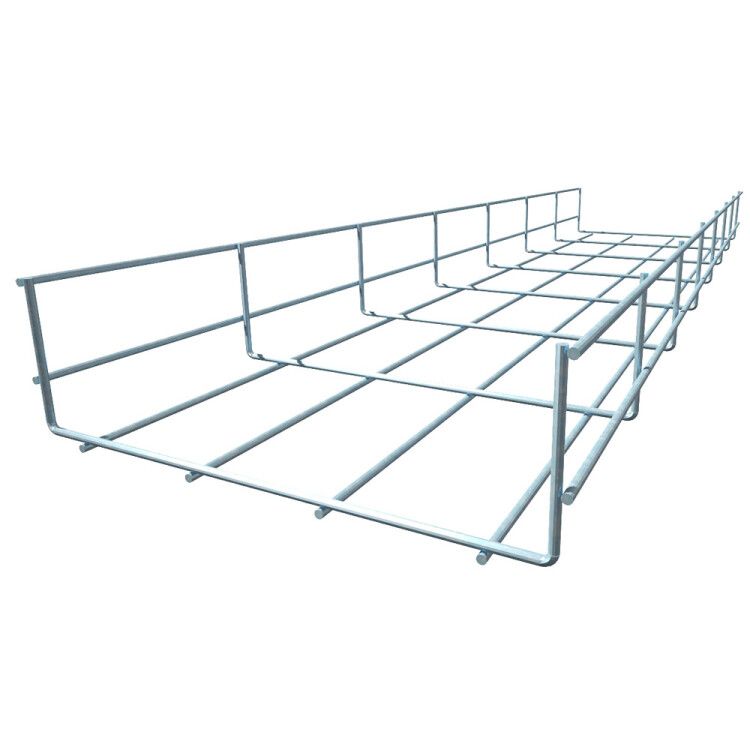

Лоток проволочный 200х35х3000х4,0 мм оцинкованный сталь КМ-профиль - lightweight-элемент для прокладки кабельных трасс внутри зданий. Благодаря открытой решётчатой конструкции и оцинкованной стали, он обеспечивает хорошую вентиляцию, устойчивость к коррозии и простоту монтажа. Артикулы pl35*200*3000, lo0651 и pl35-200-3000 соответствуют одному продукту от бренда КМ-профиль.

Назначение и область применения

Лоток проволочный 200х35х3000х4,0 мм оцинкованный сталь КМ-профиль предназначен для прокладки силовых и слаботочных кабелей в помещениях. Подходит для промышленных цехов, офисных зданий, жилых комплексов, телекоммуникационных шкафов и распределительных пунктов. Используется там, где важны лёгкий вес, доступ к кабелям и естественная вентиляция трассы.

Технические характеристики

• Размеры: ширина 200 мм, высота 35 мм, длина 3000 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Толщина проволоки: 4 мм
• Полезное сечение: 5063 мм2 - площадь для размещения кабелей
• Покрытие: цинк - защищает от коррозии
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - работает при температуре от −40C до +40C, в условиях умеренного и холодного климата
• Цвет: серый - стандартный цвет оцинкованной стали

Совместимость и монтаж

Лоток проволочный 200х35х3000х4,0 мм оцинкованный сталь КМ-профиль монтируется на опоры, кронштейны или потолочные подвесы. Для соединения секций используются:

• Безвинтовой соединитель BVS - быстрое и надёжное соединение без инструментов
• Специальный соединительный комплект PSK - для прочного стыка с фиксацией
• Перфорированный соединитель PSP + крепёж SK20 - универсальное решение для нагрузок и точной регулировки

Кабели крепятся хомутиками, стяжками или просто укладываются в ячейки - никаких дополнительных креплений не требуется. Монтаж возможен как горизонтально, так и вертикально.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждает безопасность при возгорании. Цинковое покрытие снижает риск электрохимической коррозии, что важно при совместной прокладке с металлическими конструкциями.

Преимущества

• Минимальный вес - легко транспортировать и монтировать даже в труднодоступных местах
• Высокая вентилируемость - кабели не перегреваются, особенно при длительной нагрузке
• Простота модификации - можно резать болгаркой, гнуть вручную, менять направление без специнструмента
• Долговечность - оцинкованная сталь служит десятилетиями в сухих и умеренно влажных помещениях
• Экономия на аксессуарах - не нужны крышки, переходники, повороты; достаточно базовых соединителей

Ограничения применения

• Не рекомендуется для наружной прокладки - цинк не выдерживает постоянного воздействия осадков и солевых агрессивных сред
• Не подходит для помещений с высокой влажностью (>80%) или химически активными средами (например, химпроизводство, кислотные цеха)
• Не используется как несущая конструкция - не рассчитан на механические удары или значительные сосредоточенные нагрузки
• Запрещён в взрывоопасных зонах - не имеет соответствующего взрывозащитного исполнения

Примеры использования

• Прокладка кабелей питания и управления в цехах заводов
• Трассировка сетей Ethernet, видеонаблюдения и телефонии в офисах
• Кабельные каналы в серверных комнатах и распределительных щитах
• Обустройство электроснабжения в торговых центрах и больницах

Практические советы

• При проектировании учтите посадочный диаметр - максимальный внешний диаметр кабелей в одной секции не должен превышать 70–80% от полезного сечения (5063 мм2)
• Для длинных трасс используйте компенсационные участки через каждые 15–20 метров - металл может расширяться при нагреве
• При резке лотка закруглите острые края - это предотвратит повреждение изоляции кабелей
• Выбирайте соединители того же бренда (КМ-профиль) - гарантируют совпадение геометрии и надёжность контакта
• Проверьте целостность цинкового покрытия после транспортировки - при наличии сколов заделайте их антикоррозийным составом
