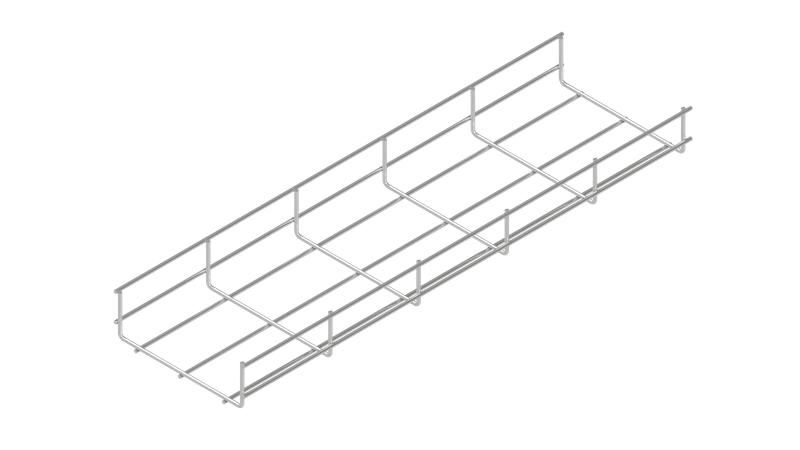

Проволочный лоток 50х300 L3000 мм INOX304 | PL50-300-3000 КМ - профиль КМ-Профиль LO26727

Проволочный лоток КМ-Профиля 50х300 L3000 мм из нержавеющей стали INOX304 - лёгкая и прочная конструкция для прокладки кабелей в агрессивных средах. Благодаря открытой решётчатой форме и материалу AISI304, он идеально подходит для промышленных, медицинских и морских объектов.

Назначение и область применения

Проволочный лоток предназначен для прокладки силовых и слаботочных кабелей внутри зданий и сооружений. Его используют там, где важны: устойчивость к коррозии, лёгкий вес, хорошая вентиляция и простота монтажа. Подходит для объектов пищевой и фармацевтической промышленности, химических заводов, судостроения, портовых терминалов и других мест с повышенной влажностью, агрессивными парами или частой мойкой.

Технические характеристики

• Размеры: ширина 300 мм, высота 50 мм, длина 3000 мм
• Материал: нержавеющая сталь AISI 304 (INOX304)
• Форма профиля: U-образный, выполненный из сваренных прутков
• Диаметр проволоки: 4 мм
• Полезное сечение: 12 075 мм2 - площадь для прокладки кабелей без перегрузки
• Огнестойкость: да - выдерживает воздействие открытого пламени без горения
• Покрытие: необработанная поверхность - без краски, грунта или цинкования
• Цвет: серый - натуральный цвет нержавеющей стали

Совместимость и монтаж

Лоток совместим с системой крепления КМ-Профиля. Для соединения секций друг с другом применяют:

• Безвинтовой соединитель BVS - быстрое и надёжное соединение без инструментов
• Специальный соединительный комплект PSK - для жёсткого стыка с герметизацией
• Перфорированный соединитель PSP + крепёж SK20 - для точечного крепления к стене или потолку

Установка выполняется на кронштейны, подвесы или крепёжные планки. Монтировать можно как горизонтально, так и вертикально. Учитывайте посадочную ширину 300 мм - она определяет шаг крепления и расстояние между опорами.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 - нормам для оборудования, работающего в условиях умеренного и холодного климатического исполнения. Нержавеющая сталь 304 не содержит токсичных веществ, безопасна для контакта с продуктами питания и медикаментами. Огнестойкость подтверждает возможность применения в помещениях с повышенными требованиями к пожарной безопасности.

Преимущества

• Высокая устойчивость к коррозии - не ржавеет даже в морском воздухе или при постоянном мытье
• Открытая конструкция обеспечивает естественное охлаждение кабелей - снижает риск перегрева
• Минимальный вес - легко транспортировать и монтировать, особенно на высоте
• Нет необходимости в окраске или защите - срок службы ограничен только механическими повреждениями
• Простота доступа к кабелям - удобно для обслуживания и модификации трассы

Ограничения применения

Проволочный лоток не рекомендован для:

• Уличной прокладки под открытым небом - возможна задержка воды в нижней части профиля при длительных осадках
• Загрузки тяжёлыми пучками кабелей сверх полезного сечения - риск деформации проволок
• Сред с концентрированными кислотами (например, HCl, H₂SO₄) - хотя сталь 304 устойчива, её нельзя использовать в экстремальных химических условиях без проверки совместимости
• Объектов с высоким уровнем вибрации без дополнительной фиксации - проволока может со временем ослабнуть

Примеры использования

• Кабельные трассы в цехах пищевых комбинатов - где требуется регулярная мойка водой и паром
• Прокладка сигнальных и управляющих кабелей в больницах и лабораториях
• Электроснабжение оборудования на причалах и платформах вблизи моря
• Трассировка кабелей в химических реакторных отделениях с агрессивными парами

Практические советы

• При заказе нескольких секций - выбирайте одинаковые партии, чтобы избежать различий в оттенке стали
• Для длинных трасс используйте компенсационные участки через каждые 8–10 метров - металл имеет коэффициент теплового расширения
• Не допускайте перегиба лотка под углом менее 90° - это может вызвать деформацию проволок
• Проверьте соответствие диаметра кабелей полезному сечению 12 075 мм2 - переупаковка кабелей снижает эффективность охлаждения
• При использовании в сырых помещениях - дополнительно закрепляйте кабели хомутами, чтобы они не перемещались по дну лотка
